エルミタ的速攻撮って出しレビュー Vol.554
2017.03.29 更新
文：エルミタージュ秋葉原編集部 絵踏 一
 |
 |
| コストパフォーマンスモデルとしてリリースされる「Toughpower Grand RGB Gold」の内部構造とは？ワランティシールの裏に隠されたネジを取り外し、いざ分解といこう | |
ここからは、「Toughpower Grand RGB Gold」を開封しての内部チェックに移ろう。コンポーネントが整然と並んだ内部構造は、いかにも“デキる”電源という雰囲気。日本製105℃コンデンサを贅沢に使用するなど耐久性の備えは万全で、OCP（過電流保護）、OVP（過電圧保護）、UVP（低電圧保護）、OPP（過電力保護）、SCP（ショート回路保護）、OTP（過温度保護）の各種保護技術も搭載する。
また、140mmサイズの冷却ファンには、LEDリングを備えた特許取得の「Riing 14 RGB」を採用。ファンの四隅には防振パッドを装備、防振対策も抜かりない。
 |
|

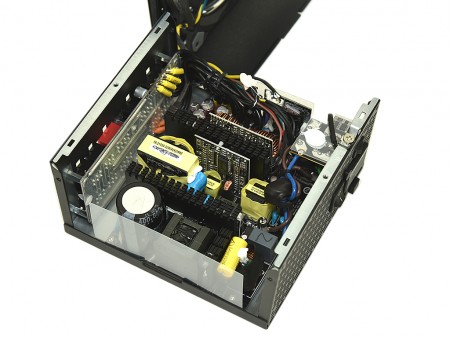

| 非常に整った印象を受ける、「Toughpower Grand RGB Gold」の内部構造。さすが10年保証を謳う製品だけはあり、内部コンポーネントにも高耐久かつ信頼性に優れた部材が使用されている | |
 |
 |
| 電源入力部には、ノイズの混入を防ぐインレットフィルターを備えている | 近くに実装されていたEMC/EMIノイズフィルター |
 |
 |
| DC-DC変換基板が実装され、出力の安定性を強化している | |
 |
ヒートシンクは2ブロック。高効率モデルのため、大きさや厚みはそれほどでもない |
 |
|

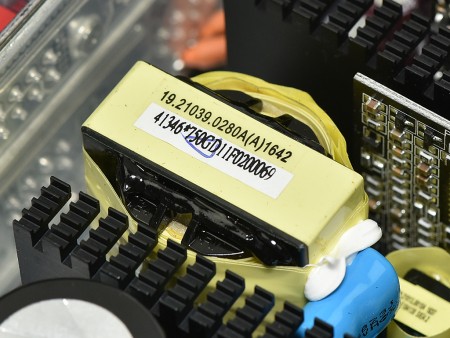

| ヒートシンクに挟まれるように実装されている、中央のメイントランス | |
 |
 |
| メイントランス脇には、大小のサブトランスを備える | |
 |
|

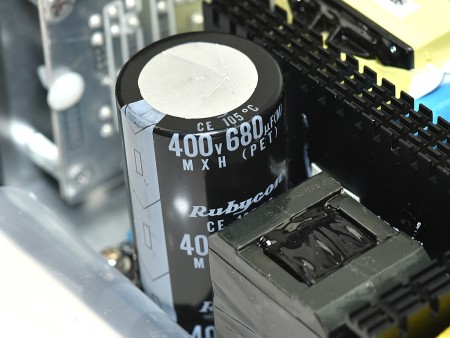

| ルビコン株式会社製の105℃コンデンサ | |
 |
日本ケミコン製の105℃コンデンサも実装されていた |
 |
 |
| 複数実装されているLLCコンバータ | |
 |
|

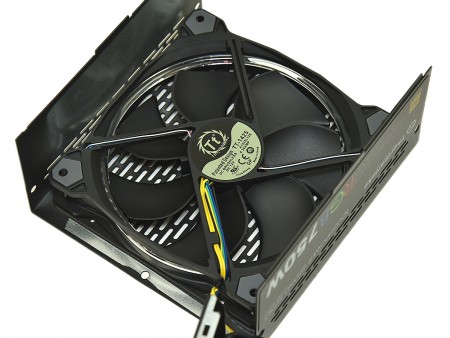

| 冷却ファンは、RGB対応の140mmファン「Riing 14 RGB」。高い静圧効果を生む特殊形状のファンブレードを採用、セミファンレスONの場合は負荷が20％に達するまで回転しない | |
 |
 |
| ファンブレードの外周を取り囲んでいる、特許取得のLEDリング。コントローラも内蔵され、背面スイッチを押すことでカラーやパターンを切り替えられる | ファンの四隅には、振動を防ぐ防振パッドが装着されている |
