エルミタ的速攻撮って出しレビュー Vol.559
2017.04.22 更新
文：エルミタージュ秋葉原編集部 池西 樹
 |
|
| リアインターフェイスにはコネクタや周囲のコントローラをガードするプラスチック製カバーを搭載 | |
リアインターフェイスはUSB3.1 Gen.2×2（Type-A/Type-C）、USB3.0×6、PS/2×1、ギガビットLAN×1、オーディオ端子×5、S/PDIF端子×1、IEEE 802.11ac+Bluetooth対応ワイヤレスカードを搭載。USBポートはいずれも静電気放電保護機能を備え、オーディオ端子には腐食に強い金メッキピンを採用する。
 |
|
| リアインターフェイス部には、オーバークロック時に便利な「CMOS Clear」ボタンも実装 | |
 |
|
| オーディオ回路一体型の保護カバーを取り外したところ。ワイヤレスカードは垂直配置のminiPCI-Expressに接続され、メタルカバーで保護されてる | |
画像セッションのラストは、基板上に実装されているICチップやコネクタ類をまとめて紹介していこう。
 |
|
| Socket AM4でBCLK調整を可能にするクロックジェネレータ「Hyper BCLK Engine II」 | |
 |
 |
| ネットワークコントローラIntel「I211AT」 | I/Oコントローラ「NCT6779D-R」 |
 |
 |
| SATA3.0（6Gbps）コントローラASMedia「ASM1061」 | PCI-ExpressパケットスイッチASMedia「ASM1184e」 |
 |
 |
| POSTコードの確認ができる「Dr.Debug」とUEFIの内容を初期化できる「CLR CMOS」ピンヘッダ。その脇にはオンボードスイッチ用と思われる空きパターンも確認できる | |
 |
 |
| チップセットの周辺には計6個のRGB LEDを搭載 | |
 |
 |
| 市販の5050 LEDストリップを接続できるLED用ピンヘッダ | PCI-Express3.0スイッチチップNXP「L04083B」 |
 |
Nuvoton製マイクロコントローラ「N76E885」 |
 |
 |
| ファンドライバNuvoton「3943S」 | |
 |
 |
| sinopower製MOSFET「SM4337」 | |
 |
|

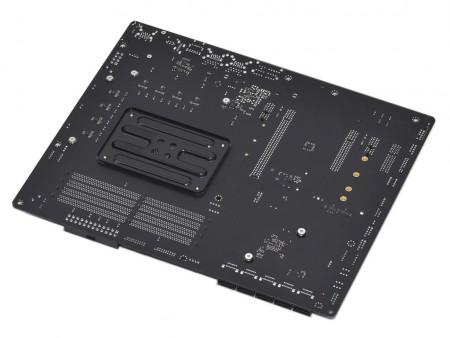

| 305×244mmの標準的なATXサイズ。PCBは湿気に強い「高密度ガラス繊維PCB」で、放熱性に優れる「2OZ銅層」を備える | |
