信頼性に優れた「ミリタリークラス4コンポーネント」採用のオリジナル基板

続いては、大型クーラーに覆われた「GeForce GTX 1080 Ti GAMING X 11G」のオリジナル基板をチェックしよう。搭載されているのは、米国軍用基準の厳しい認証もクリアする「ミリタリークラス4コンポーネント」。薄型かつ高効率の「Hi-C CAP」、長寿命な固体コンデンサ「Solid CAP」、極めて低温で動作するチョークコイル「スーパフェライトコアチョーク（SFC）など、信頼性に優れた高品質な部材で構成されている。
　また、電源回路はリファレンスを上回る10フェーズを搭載。これまたリファレンスから増強された8pin×2の補助電源も備え、さらなるオーバークロックも目指せる仕様になっている。

合計10フェーズの電源回路を搭載する、「GeForce GTX 1080 Ti GAMING X 11G」のオリジナル基板。普段は大柄なヒートシンクにスッポリ覆われている

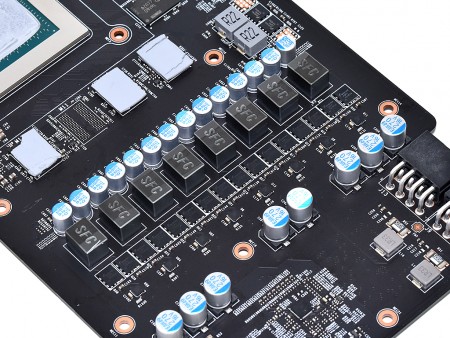

低温動作を特徴とする高品質チョークコイル「スーパフェライトコアチョーク（SFC）。主要コンポーネントは、これら「ミリタリークラス4コンポーネント」で構成されている
長寿命な固体コンデンサ「Solid CAP」	基板端に実装されているデジタルPWMコントローラ

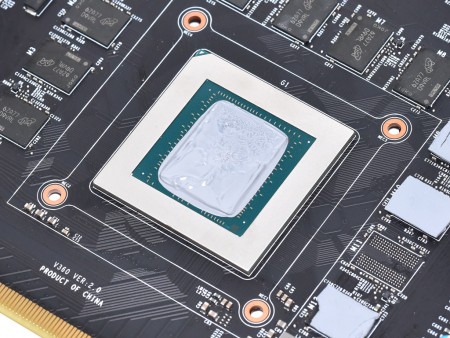

Pascalアーキテクチャの「GP102」コアを採用する「GeForce GTX 1080 Ti」。TITAN Xをベースに一部スペックを削ったものの、動作クロックを引き上げることでパフォーマンスは向上した
通常時は放熱板に覆われているメモリチップ。Micron製GDDR5Xメモリを採用、容量は1枚あたり1GBで合計11枚を実装している
背面を覆っている頑丈なバックプレート。裏側は「Hi-C CAP」が実装されている程度で、スッキリしたデザインだ
基板端に実装されている、4pinのファンコネクタ。隣にはRGB LED用のコネクタも並んでいる
