エルミタ的「編集部で使ってみた」
2017.06.10 更新
文：エルミタージュ秋葉原編集部 池西 樹
ここからは編集部に届けられた評価サンプルを使い「AWD-MCS01」の外観をチェックしていこう。全高約10mmのヒートシンクには表面積を確保するため、形状を工夫した7本のフィンを搭載。またブラケット部の4角には固定用のツメが用意され、SSDとヒートシンクの間にサーマルパッドを挟み込むことで、しっかりと固定することができる。
 |
|
| 基本的なパーツは大型のヒートシンクと固定用ブラケットのみのシンプルな構成 | |
 |
|

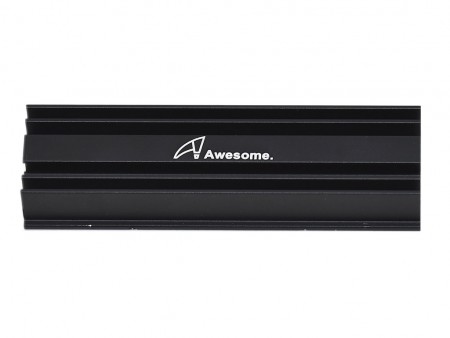

| 中央に「Awesome」のロゴがデザインされたヒートシンク。カラーは今回検証するブラックの他、レッドの2色がラインナップ | |
 |
 |

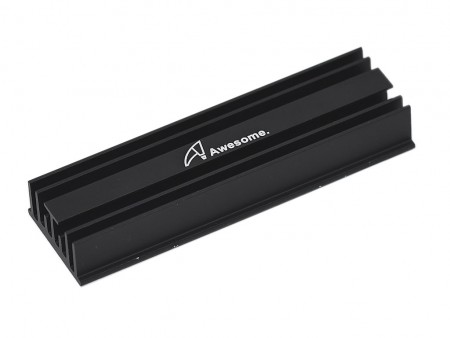

| ヒートシンクは中央のT字型フィンと、その脇の2本のショートフィン、さらに両端各2本のロングフィンの計7本のフィンを搭載 | |
 |
|
| ヒートシンクのサイズは実測でW23×D70×H10mm、重量約27g | |
 |
|
| フラットに仕上げられたヒートシンク裏面。付属のサーマルパッドを貼り付けるのを忘れないようにしよう | |
 |
|

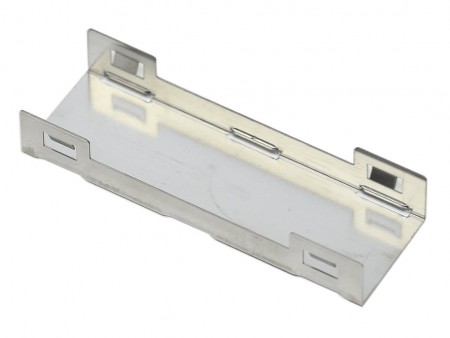

| ブラケットの左右各3箇所にあるレール部分にSSDを固定。コントローラ部分を中心にサーマルパッドを貼り付けてヒートシンクを装着する | |
 |
|

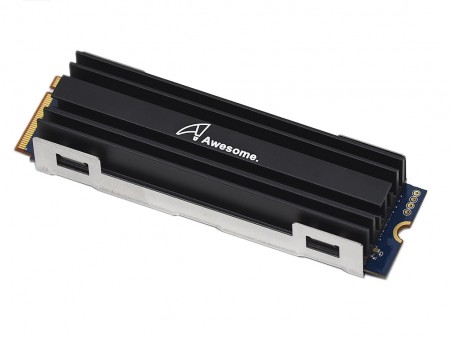

| SSDへの装着は5分足らずで完了することができる | |
