エルミタ的速攻撮って出しレビュー Vol.590
2017.08.10 更新
文：テクニカルライター・宮崎 真一
そのほかのチップやパーツについてもまとめておこう。中でも注目したいのが、ASMedia TechnologyのUSB3.1 Gen.2コントローラ「ASM3142」である。本製品ではバックパネル用だけでなくフロントパネル用にもASM3142が搭載されており、USB3.1が利用できるようになる点は大きな特徴。なお、MSIによると、このASM3142は高速性能に加えて、50％以上の電力効率の向上を実現しているという。
|
|

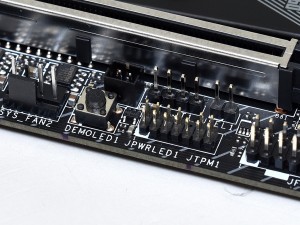

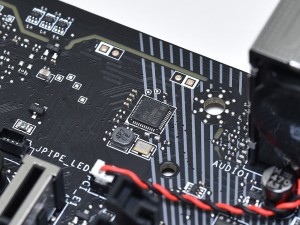

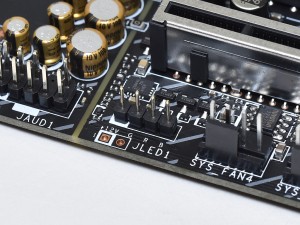

| DEMO LEDボタンとMystic Light用拡張ピンヘッダ | |
|
|

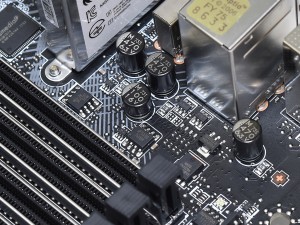

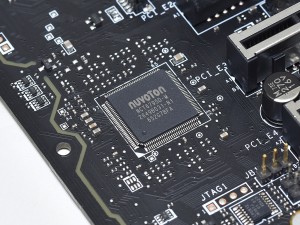

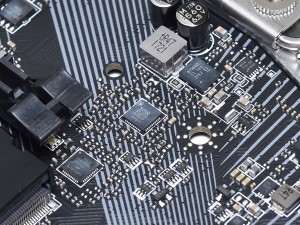

| I/OコントローラチップはNuvoton製の「NCT6795D-M」 | ギガビットLANコントローラとなるIntelの「I219-V」 |
|
|

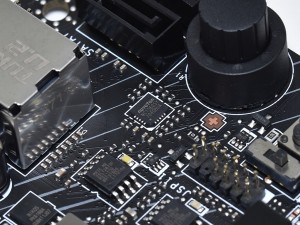

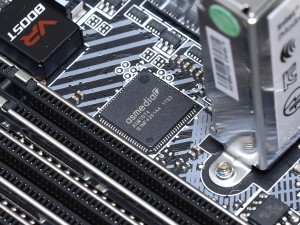

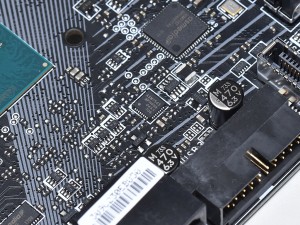

| SMBusコントローラチップにはNuvoton製の「NCT5605Y」を採用 | フロントパネル用USB3.1コントローラチップのASMedia Technology製「ASM3142」 |
|
|

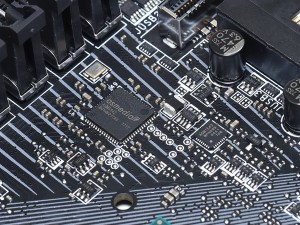

| USB3.1 Type-C用スイッチには同じASMedia Technology製「ASM1543」を搭載 | デジタルマルチフェーズコントローラチップのInternational Rectifier製「IR35204」 |
|
|

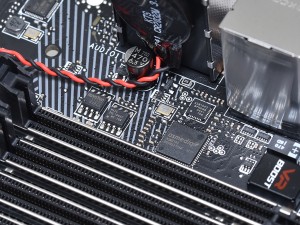

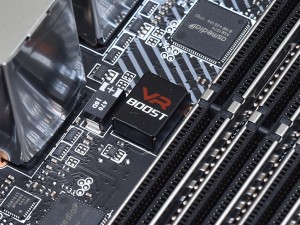

| VRヘッドセットに安定した信号を供給する「VR Boost」 | バックパネルのUSB3.1用にもASM3142とASM1543が別途実装されている |
|
|
| こちらはUSB3.0コントローラチップの「ASM1074」 | USBパワースイッチのuPI製「uP7537B8」 |
