エルミタ的速攻撮って出しレビュー Vol.616
2017.12.01 更新
文：エルミタージュ秋葉原編集部 池西 樹
ネットワークはIntel製デュアルギガビットLANとIEEE 802.11ac無線LAN＆Bluetoothコンボカードを備え、有線LANは2系統をまとめるチーミングに対応。また2ポートのUSB3.1 Gen.2（Type-A/Type-C）は、PCI-Express3.0（x2）接続のASMedia「ASM3142」で実装されているため、周辺機器1台の場合は10Gbps、2台の場合でも各8Gbpsの高速データ転送が可能になる。
|

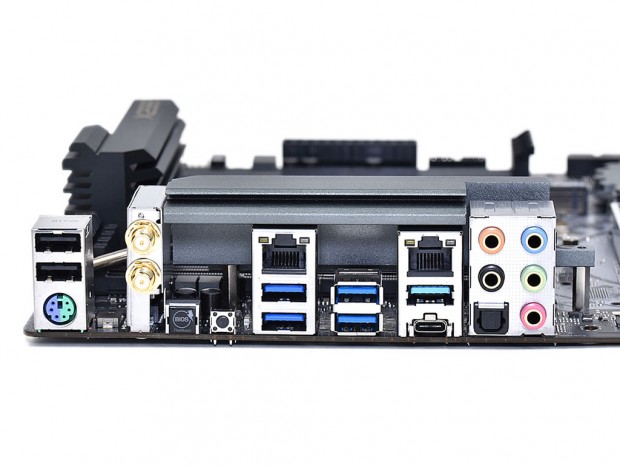

| ハイエンドらしい充実したバックパネルインターフェイス。USBメモリだけでBIOSを更新できる「BIOS Flashback」ボタンも標準装備 |
|

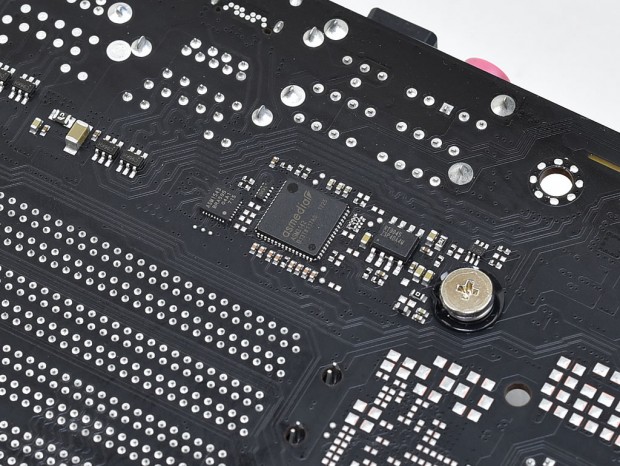

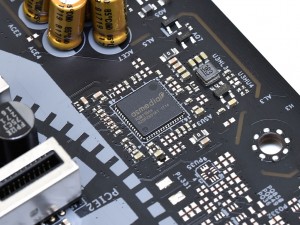

| 帯域幅16GbpsのUSB3.1 Gen.2コントローラASMedia「ASM3142」 |
画像セッションのラストは、基板上の気になるパーツやコネクタ、ICチップをまとめてチェックしておこう。
|
|

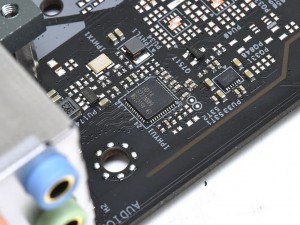

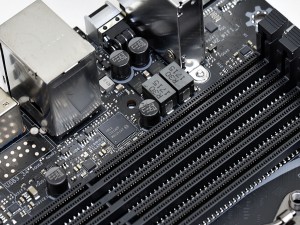

| ネットワークコントローラIntel「I211AT」 | ネットワークコントローラIntel「I219V」 |
|
|

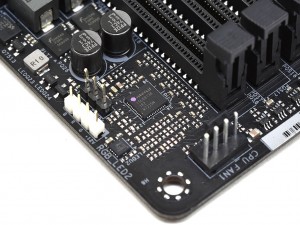

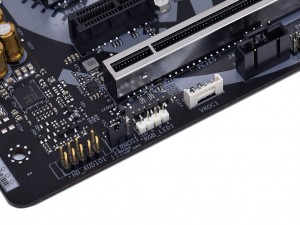

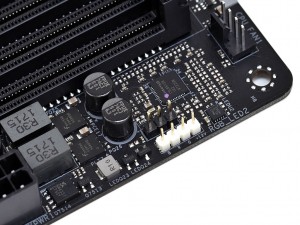

| 基板右上に4pinのRGB LEDストリップ用のピンヘッダを搭載 | 基板の左下にもRGB LEDストリップ用のピンヘッダを搭載。またその横にはIntel VROC用のハードウェアキーコネクタを備える |
|
|

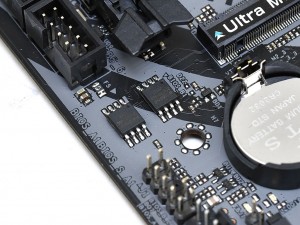

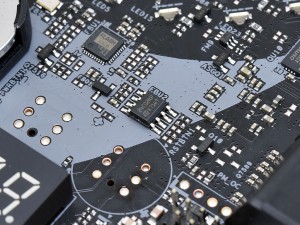

| Winbond製BIOS ROMを2基搭載。万が一メインBIOS ROMが破損した場合は自動的にバックアップROMから復旧される | PCI-ExpressスイッチチップASMedia「ASM1184e」 |
|
|

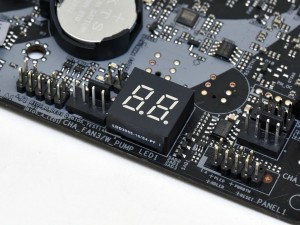

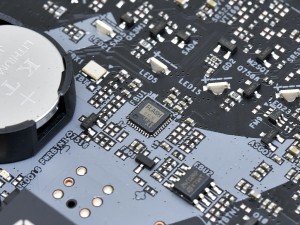

| おそらく「RGB LED」用と思われるフラッシュROMチップ | POST時の状態が確認できる「Dr. Debug」。POSTコードの内容はマニュアル「Chapter 2.8」に記載されている |
|
|

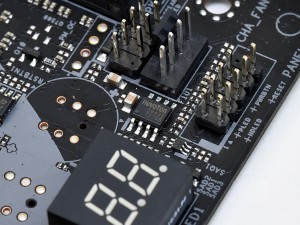

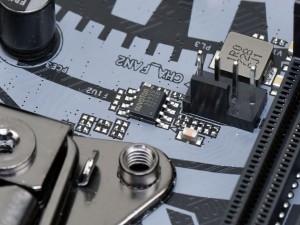

| ファンドライバNuvoton「3943S」 | |
|
|

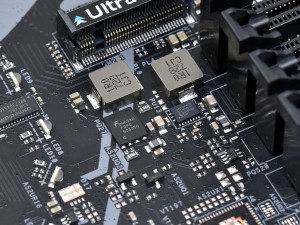

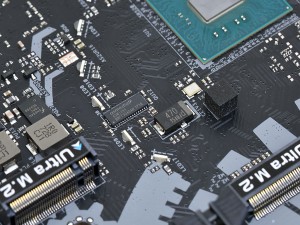

| PCI-Express3.0スイッチチップASMedia「ASM1480」 | |
|
|

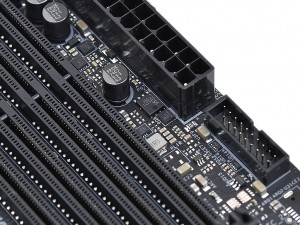

| フロントUSB3.1 Gen.2 Type-Cポートピンヘッダとコントローラ用の空きパターンも用意されている | シリアルI2CバスEPROM ST MICRO「24C02RP」 |
|
|
| CPU電源回路以外にも「Nichicon 12K Black Caps」などの高品質コンポーネントを採用 | |
|

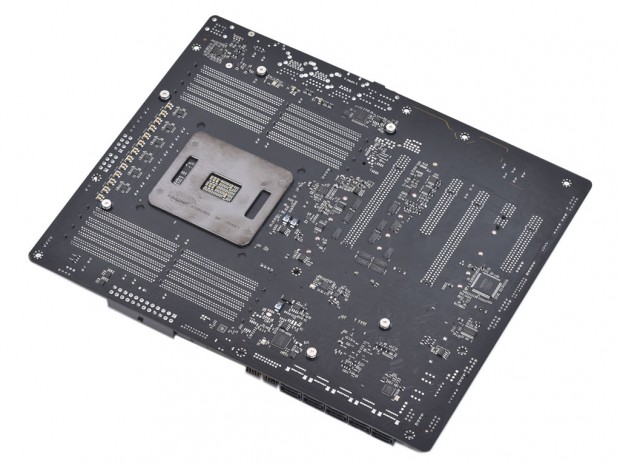

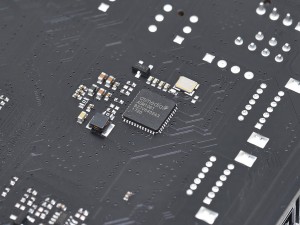

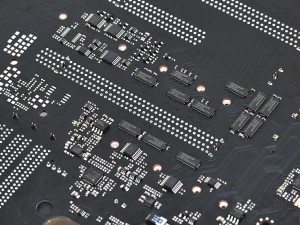

| スペースを有効活用するため基板裏面にも多数のICチップを搭載 |
|
|

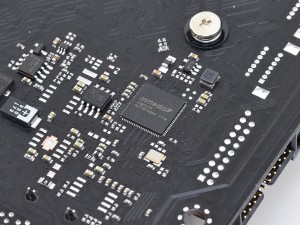

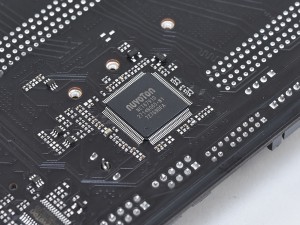

| I/OコントローラNuvoton「NCT6791D」 | USB3.0ハブコントローラASMedia「ASM1074」 |
|

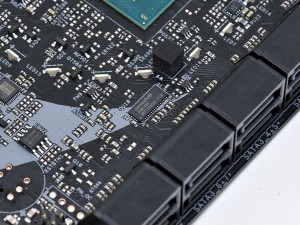

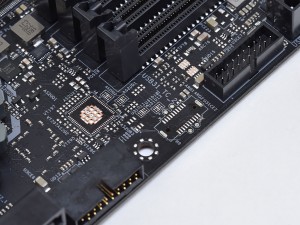

SATA3.0（6Gbps）コントローラASMedia「ASM1061」 |
|
|
|

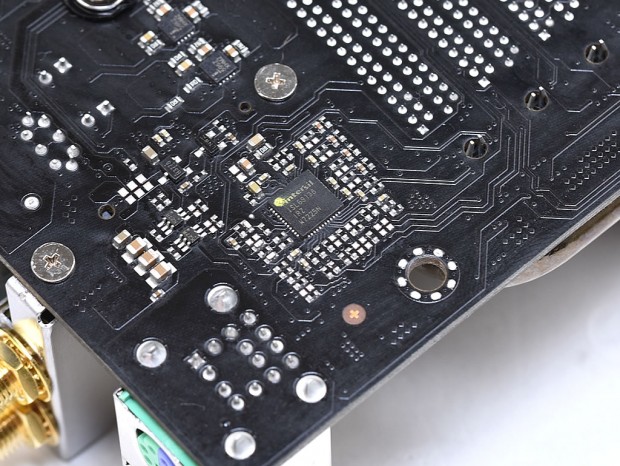

| VR13/IMVP8に対応するPWMコントローラIntersil「ISL69138」は、基板表面に1基、基板裏面に2基の計3基搭載 | |
