奥行き200mmの電源ユニット搭載は無茶か

次に手にしたのは電源ユニットだ。手元の資料を再度確認すると、ボトムカバー内部の電源ユニット有効スペースは、奥行き最大220mmまでとされる。そこで用意したのは、Thermaltakeのフラッグシップ「TOUGHPOWER DPS G iRGB TITANIUM 1250W」（型番：PS-TPI-1250DPCTJP-T/2017年9月15日発売）だ。80PLUS PLATINUM認証のフルプラグインモデルで、奥行きは200mm。数値だけを見れば、まだ20mmの余裕がある。

数値だけを見れば搭載できるはずだが、同じフロアにあるケージタイプの2.5/3.5インチ共用シャドウベイの右側ステイに干渉し、挿入すらできない。やむなくシャドウベイを一旦取り外し、ようやくリアからインチネジで固定は完了。しかしプラグインコネクタの抜き挿しができないため、シャドウベイを元の状態に戻す事はできなかった。

「Versa H26」に限らず、電源ユニットの有効スペースは公称値の全てが利用できない。覚えておきたいのは、この数値の測り方がモデル毎に異なること。実際には公称値以上に空きスペースがあったり、まったく隙間がない事も珍しくはない。システムが複雑になるほどケーブルが複数行き交う事になるため、公称値は鵜呑みにせず、できれば50mmほどの余裕をみておきたい。

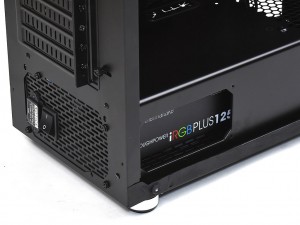

ボトムカバーには電源ユニットが露出できるように幅約120mm、高さ約60mmカットされた”小窓”を装備。今後採用モデルは増えるだろう	公称220mmの搭載スペースに200mmの電源ユニットを搭載すると、2.5/3.5インチシャドウベイ共存は諦めなければならない

ストレージを搭載してみる

ストレージも搭載テストを試みた。搭載スペースは計3ヵ所。目的にあった容量を決め、用途に合わせてSSDまたはHDDを用意したい。

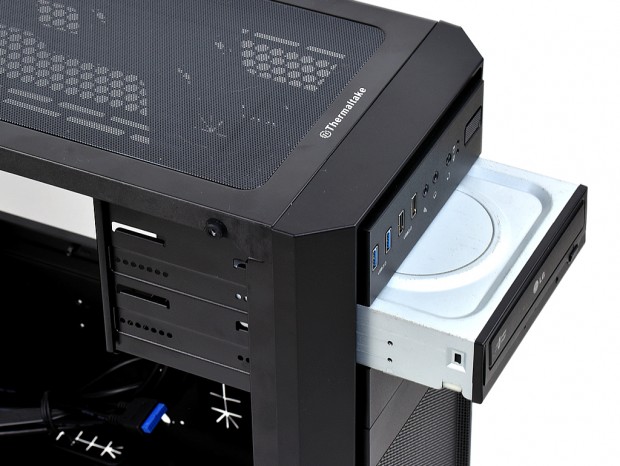

あれば便利な光学ドライブ。固定はシンプルなネジ留めだけにマニュアルいらず。ベゼルが引っ掛かるため、フロントパネルをシャーシに装着された状態で前面から滑り込ませる

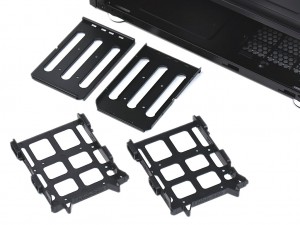

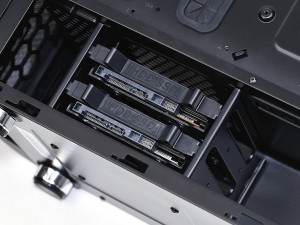

ボトムカバー内部の2.5/3.5インチ共用シャドウベイ。3.5インチHDDが唯一搭載できるスペースで、専用トレイはツールフリー機構を装備。両側面のピンにネジ穴をセットするだけで固定できる

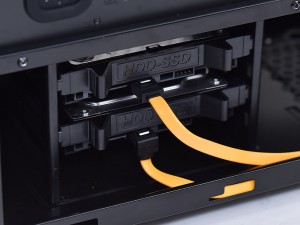

コネクタは右サイドパネル側に向けてマウント。なおサイドパネルまでの距離は実測約40mm。できればL字型SATAケーブルを用意したい

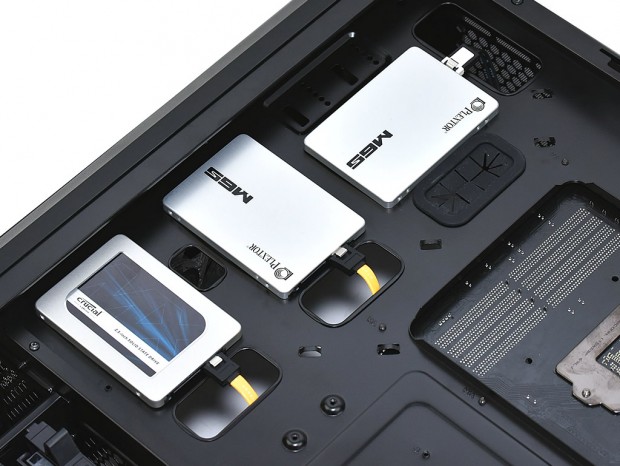

マザーボードトレイ背面、右サイドパネル側には最大3基の2.5インチSSDが搭載可能。接続したSATAケーブルの始末は隣接するスルーホールが便利だが、グロメットが物理的に干渉するため、やむなく取り外した。なお最上段にSSDを搭載する場合、5.25インチベイのマウンタを外さなければならない
