エルミタ的速攻撮って出しレビュー Vol.621
2017.12.16 更新
文：エルミタージュ秋葉原編集部 池西 樹
外観セッションの締めくくりは、基板上に散りばめられた各種パーツやICチップ群をまとめてチェックしていこう。
|
|

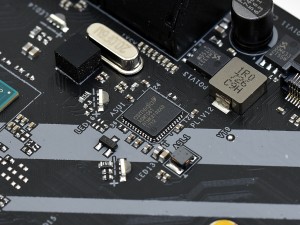

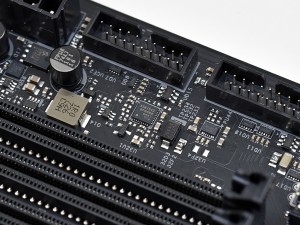

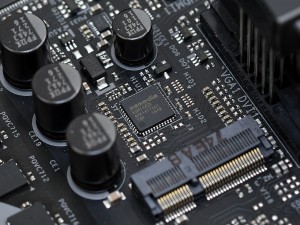

| ネットワークコントローラIntel「I219V」 | PCI-Express3.0（x2）接続のUSB3.1 Gen.2コントローラASMedia「ASM3142」 |
|
|

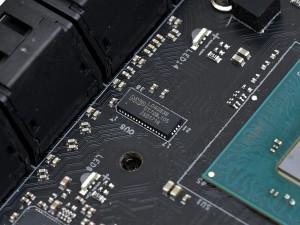

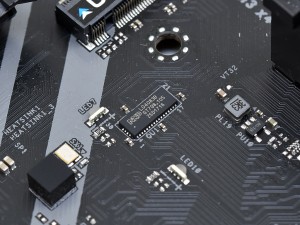

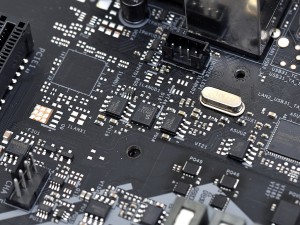

| TMDSレベルシフターASMedia「ASM1442K」 | USB3.1スイッチチップASMedia「ASM1543」 |
|
|

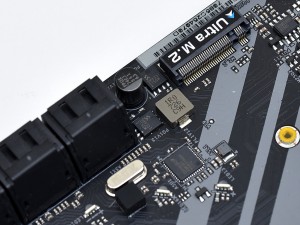

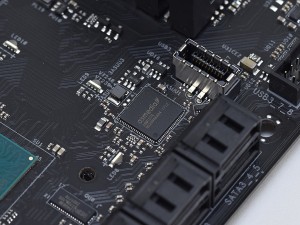

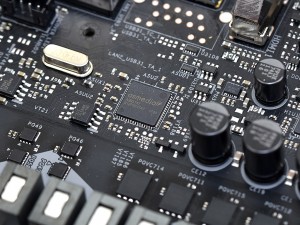

| USBハブコントローラASMedia「ASM1074」 | SATA3.0（6Gbps）コントローラASMedia「ASM1061」 |
|
|

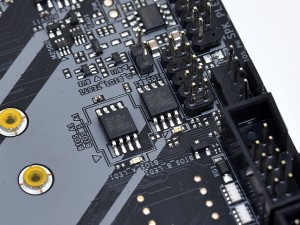

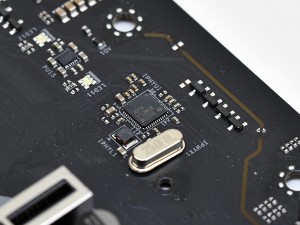

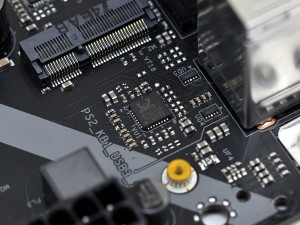

| BIOS ROMのWinbond「25Q128JVSQ」は、メインとサブの2基搭載 | LCDコントローラRealtek「RTD2168」 |
|
|

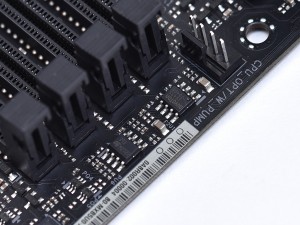

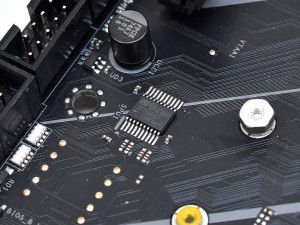

| RS-232ドライバ/レシーバSTMicroelectronics「ST75185C」 | 4pinファンヘッダにはファンコントローラNuvoton「3943S」を搭載 |
|
|

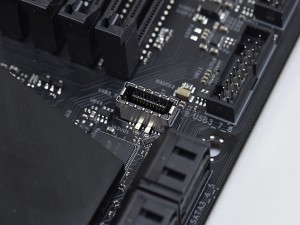

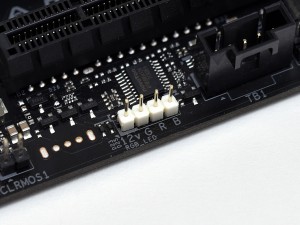

| フロントUSB3.1 Gen.1 Type-C用コネクタを搭載 | RGB LEDストリップ用ピンヘッダ。こちらも「RGB LED」ソフトウェアでカラーや発光パターンを制御できる |
|
|

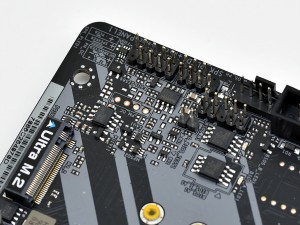

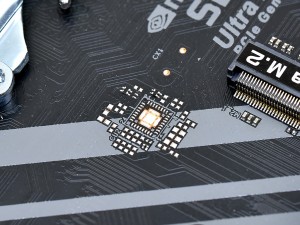

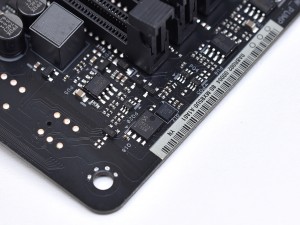

| フロントパネル用のピンヘッダは基板右下にまとめて配置 | 「Hyper BCLK Engine II」用と思われる空きパターンも確認できる |
|
|
|
|

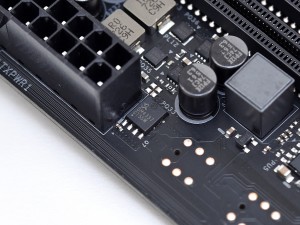

| NチャネルエンハンスメントMOSFET sinopower「SM4337」 | |
|
|
|

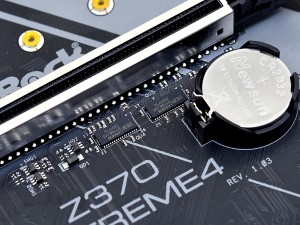

PCI-ExpressスイッチチップNXP「L04083B」 |
|

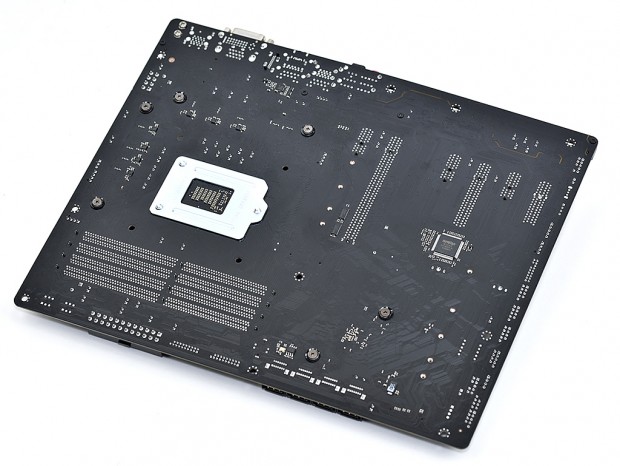

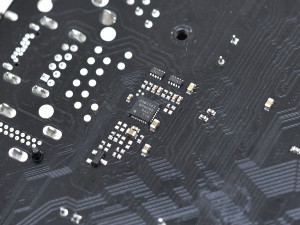

| 基板裏面を確認。CPUソケット周辺にはフェーズダブラーを搭載 |
|
|

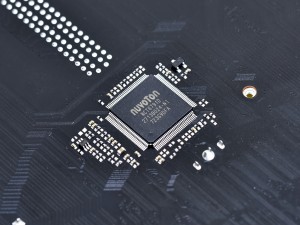

| I/OコントローラNuvoton「NCT6791D」 | USB3.1スイッチチップASMedia「ASM1543」は基板裏面にも実装 |
