オーバークロック動作も安心。電源周りを強化したオリジナル基板

GeForce GTX 1070 Tiは、Palitに限らず、いずれのメーカーも出荷時のファクトリーチューンを施したグラフィックスカードを発売していない。そのため、GPUコアクロックはNVIDIAリファレンスのベースクロック1,607MHz、ブーストクロック1,683MHzの横並びになっている。

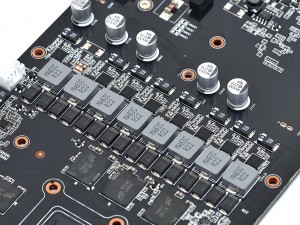

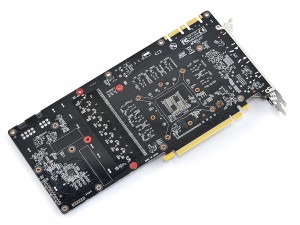

バックプレートを外した基板裏面の様子	GPU用の電源回路は8フェーズ仕様

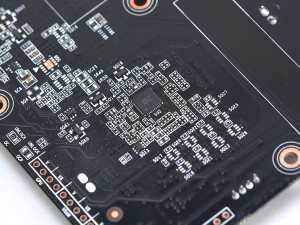

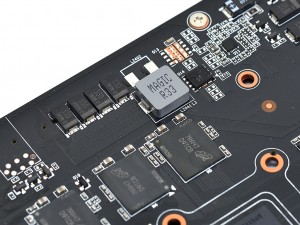

メモリ用電源回路は1フェーズ	基板裏面のフェーズコントローラ

出荷時のオーバークロックこそ禁止されているが、専用ソフトウェアでオーバークロック動作に切り替えたり、ユーザーが手動でオーバークロックしたりするのは自己責任ながら問題はない。「GeForce GTX1070Ti 8GB JetStream」は、電源周りを独自に強化。PCI-Express補助電源が8+6pin仕様になり、電源回路もリファレンス設計の5+1フェーズから、8+1フェーズに増加している。

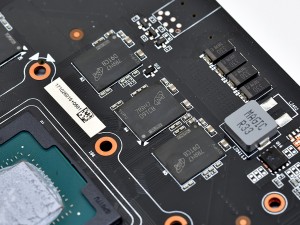

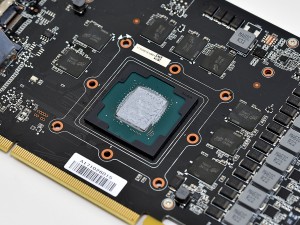

GeForce GTX 1070 Tiの周りに、8枚のメモリチップを搭載	メモリチップはGPU周辺にレイアウト

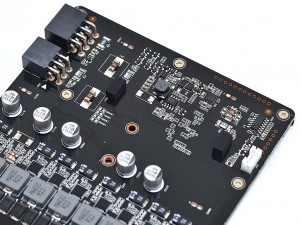

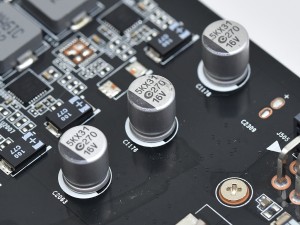

搭載される高耐久の固体コンデンサ	PCI-Express補助電源は8+6pin仕様になる。また、ヒートシンクを支えるゴム材を備える
