デジ・アナ分離基板＆音響コンデンサ採用のオーディオ回路

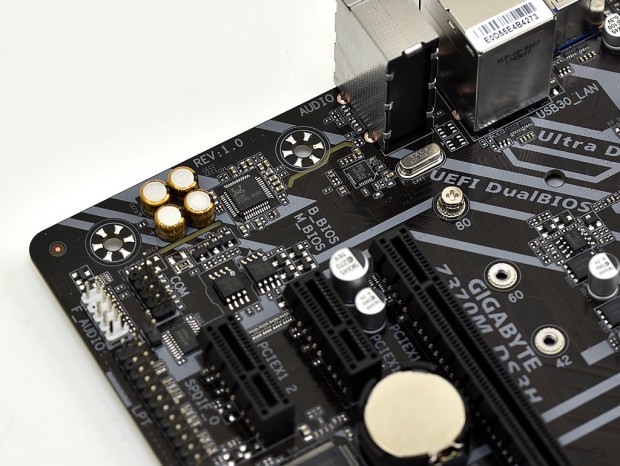

基板レベルでノイズをカットする、分離基板を採用したオーディオ回路。通電時には、ノイズガード部分が点灯する

「Z370M DS3H」のオーディオ回路は、デジタル・アナログ分離基板「Audio Noise Guard」や音響向けの高性能コンデンサを搭載した充実の構成だ。Realtek ALC887チップベースの回路で、7.1ch再生に対応。ゲームプレイはもちろん、オーディオ鑑賞にも十分な品質が期待できる。

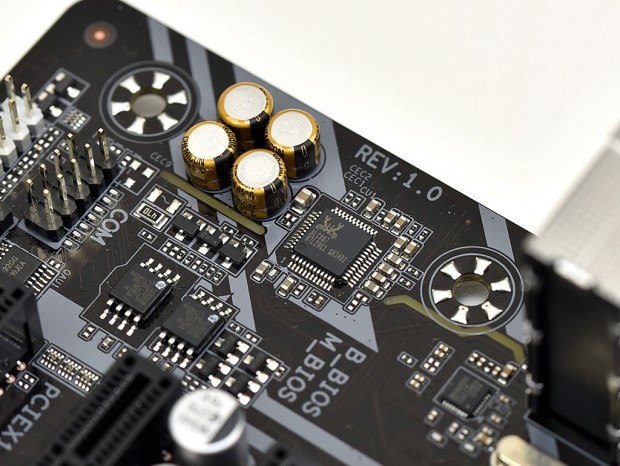

チップセットはRealtek ALC887を搭載。コンデンサには、オーディオ回路専用に音響向けモデルが採用されている

シンプルだが十分な構成のバックパネルインターフェイス

バックパネルインターフェイスは、必要最小限といった風情のシンプルな構成だ。ネットワークはRealtekのギガビットLAN「Realtek GbE LAN」を搭載、「cFosSpeed」ソフトウェアで帯域の制御が可能。USBはUSB3.0×4とUSB2.0×2を実装、キーボード・マウス両対応のPS/2コネクタも備える。ディスプレイ出力はDVI-D×1とHDMI×1の2系統で、HDMIポートは最大4,096×2,160ドットの4K出力も可能だ。

エントリーモデルとあって、必要なもののみに絞られたバックパネル。ギガビットLANに十分な数のUSBポート、2系統の画面出力、オーディオ端子が並ぶ

基板上に実装されたチップやコントローラをチェックする

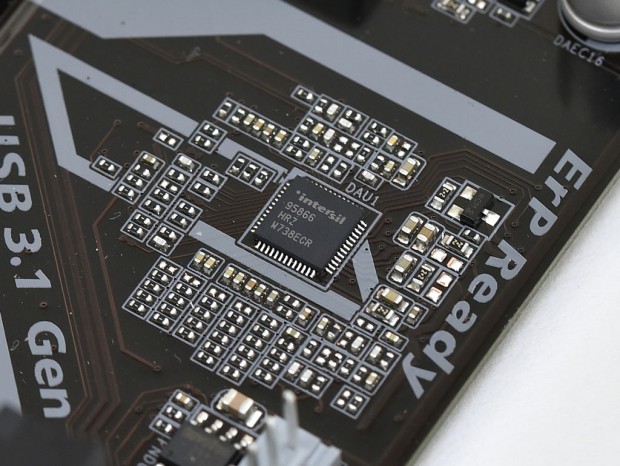

Intersil製のマルチフェーズコントローラ「ISL95866」。周囲には、硫黄化合物に強い「Anti-Sulfur」処理が施された抵抗が並べられている

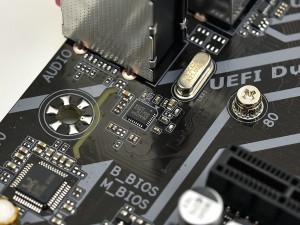

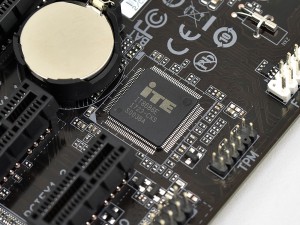

Realtek製イーサネットコントローラ「RTL8111G」	I/OコントローラITE「IT8686E」

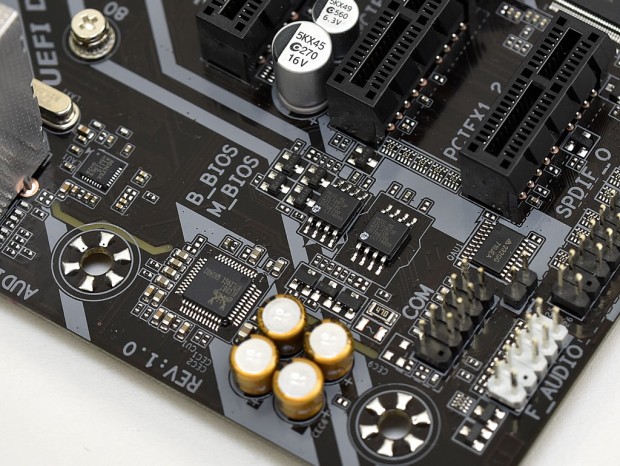

オーディオ回路のすぐ隣には、メインとバックアップ用で構成される「DualBIOS」チップが実装されている

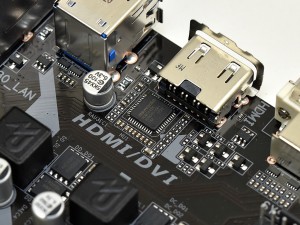

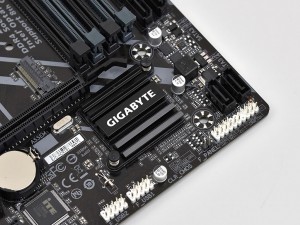

TMDSレベルシフターASMedia「ASM1442K」	フロントパネル用のピンヘッダは、基板右下に集中配置されている

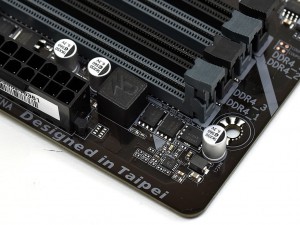

電源回路には、1フェーズにつき2基のMOSFETが実装されていた	同様のチョークコイルとMOSFETは、メモリ用の電源回路にも実装されている
