エルミタ的速攻撮って出しレビュー Vol.648
2018.04.06 更新
文：エルミタージュ秋葉原編集部 池西 樹
計4基のM.2 22110スロットを実装する「Ultra Quad M.2 Card」。カードサイズは公称243.84×111.76mm（1スロット厚）で、M.2-PCI-Express変換カードとしてはかなり大柄。また基板表面には、ヘアライン加工を施したヒートシンク兼用のアルミニウム製カバーを備え、重量は実測335gとこちらもなかなかのもの。スロットへの負担を軽減するためにも、ブラケット部のネジ止めはシッカリと行いたい。
|

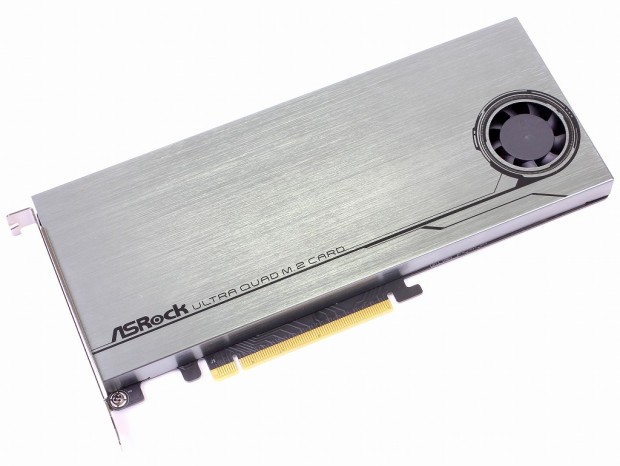

| 基板表面にはヘアライン加工が美しいヒートシンク兼用のアルミニウムカバーを搭載 |
|
|

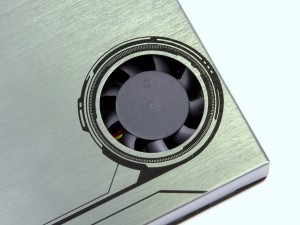

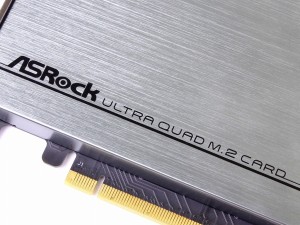

| 冷却ファン搭載部にはフレッシュなエアを取り込むため通気孔がデザインされていた | アルミニウム製カバーにはASRockと製品名のロゴがプリント |
|
|

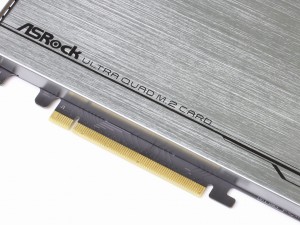

| バスインターフェイスは、グラフィックカードと同じPCI-Express3.0（x16）に対応 | 補助電源コネクタは75Wまで供給できるPCI-Express 6pin×1を搭載 |
|

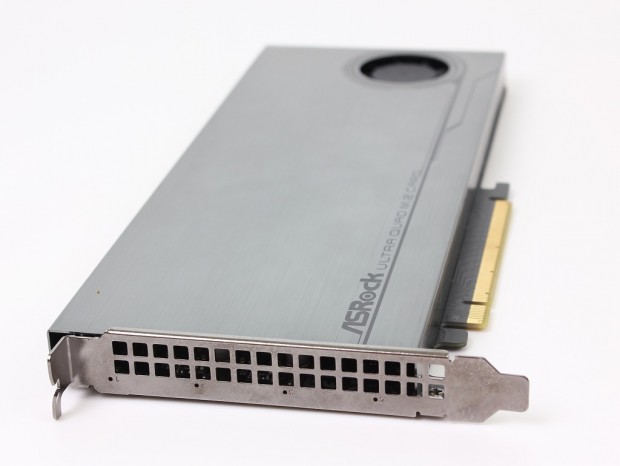

| 1スロット厚のブラケットには、スクエアデザインの排気口が各行16個、計32個実装されていた |
|

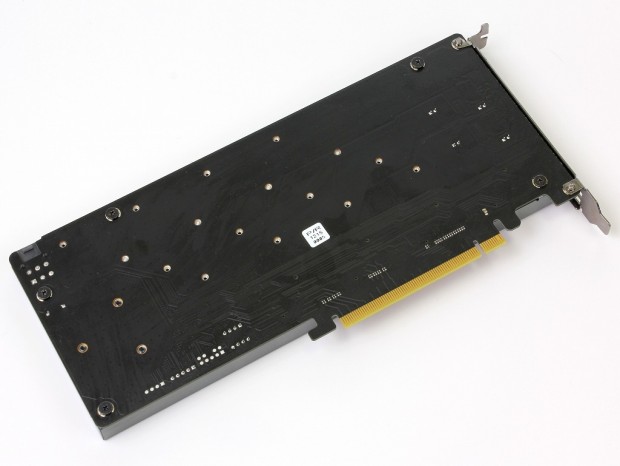

| ヒートシンクカバーは都合5本のネジで基板に固定。また基板裏面には主要コンポーネントは一切搭載されていなかった |
