エルミタ的速攻撮って出しレビュー Vol.648

ASRock「Ultra Quad M.2 Card」で構築するNVMe SSD×4の究極RAIDストレージ

2018.04.06 更新

文：エルミタージュ秋葉原編集部池西樹

AMD ASRock Intel SSD

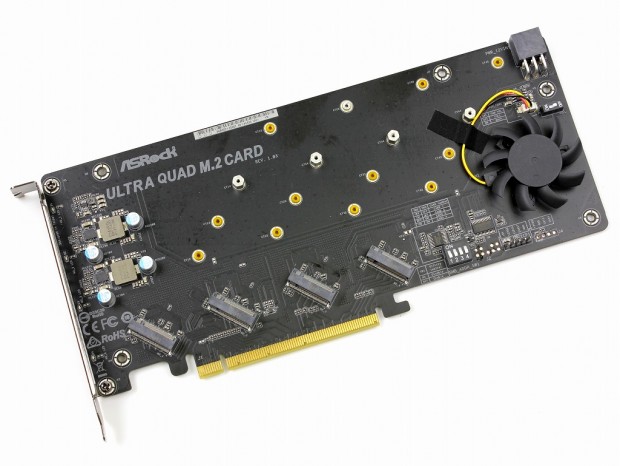

M.2スロットへの配線を最適化したアングルデザインを採用

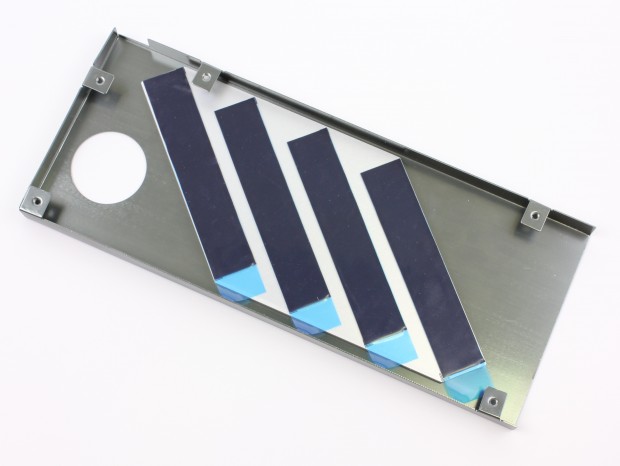

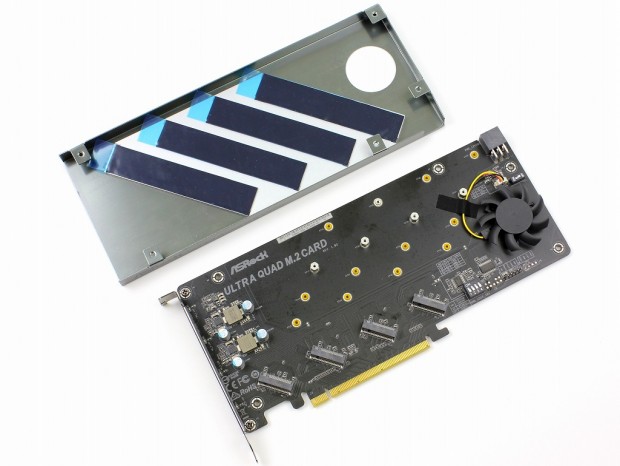

ヒートシンクカバーは5本のネジを外すだけで、簡単に取り外すことができる

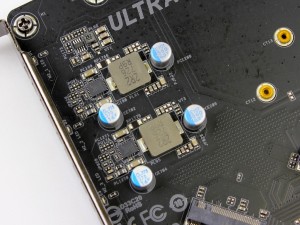

続いてヒートシンクカバーを取り外し、基板の確認を進めていこう。4つのM.2スロットは、PCI-Express3.0（x16）スロットからの配線を最適化するため45°の角度でレイアウトする「アングルデザイン」を採用。また基板上には、ファンの回転数をフル/ハーフの2段階に調整できる「Card Fan Switch」と、「Ultra QUAD M.2 card Utility」による制御の有効・無効やカード番号を設定する「ASRock Utility Control Switch」の2種類のディップスイッチを備える。

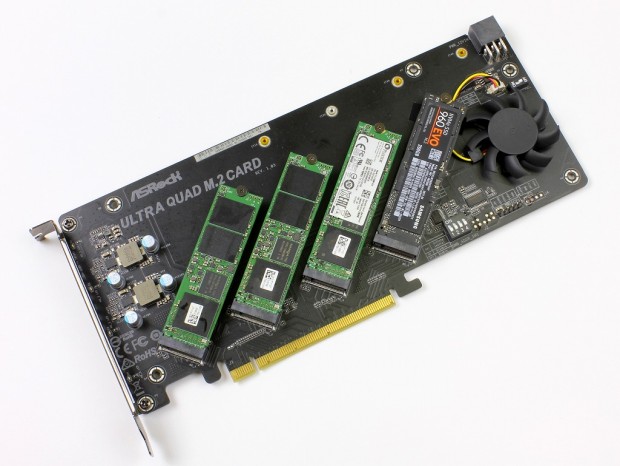

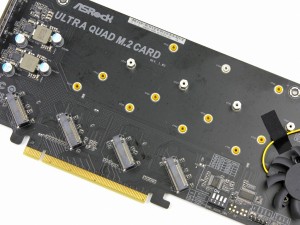

4基のM.2スロットは2240/2260/2280/22110フォームファクタに対応。標準ではすべてのネジ穴がM.2 2280に合わせて設定されていた

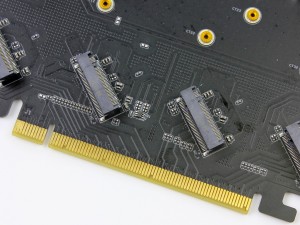

PCI-Express3.0（x16）スロットと各M.2スロットの配線を最適化するため、あえて45°の角度でレイアウトする「アングルデザイン」を採用

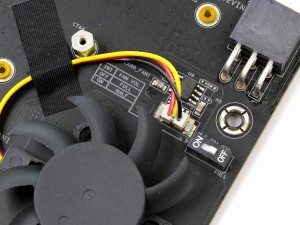

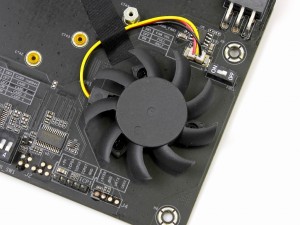

50mm口径ファンの回転数は「Card Fan Switch」で、フルとハーフの2段階に設定可能

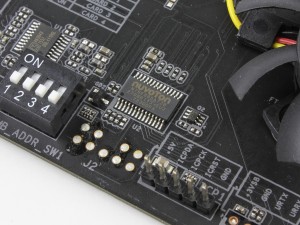

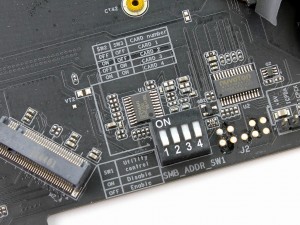

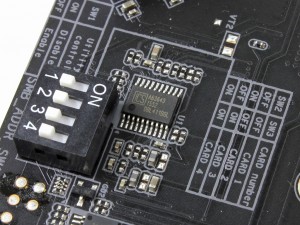

「Ultra QUAD M.2 card Utility」による制御の有効・無効や、認識されるカード番号を設定できる「ASRock Utility Control Switch」	256Byte SRAMを搭載するマイクロコントローラNuvoton「N76E885AT28」
