全てのストレージ搭載スペースにマウントを試みる

合計3つのエリアに分散してマウントする、ストレージ搭載スペース。ここではその全てに2.5インチSSDまたは3.5インチHDDを搭載してみよう。なお「SABERAY」特有のマウント方法は無く、自作PC経験者であれば、マニュアルを必要とせず、すいすい作業が進むはずだ。

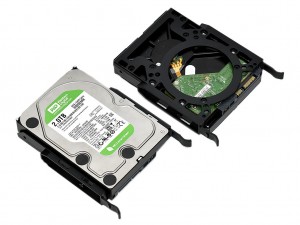

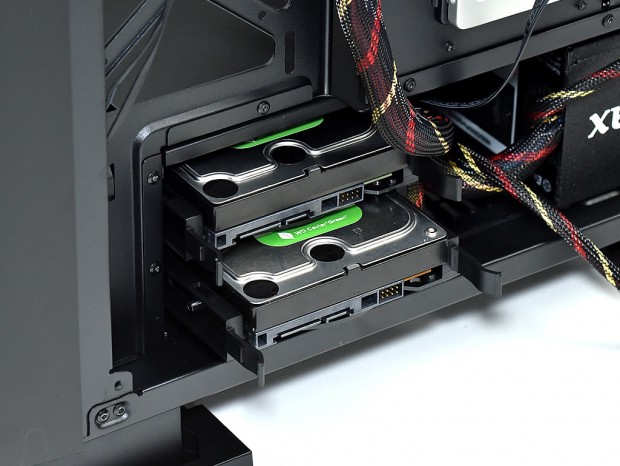

ボトムカバー内部の前寄りに設置された2.5/3.5インチ共用シャドウベイ。ABS樹脂の弾力性を生かし、予め備え付けられた左右4本のピンを、3.5インチHDDのネジ穴にはめ込むスタイル。なお2.5インチSSDなら底面のネジ穴を利用する事になる

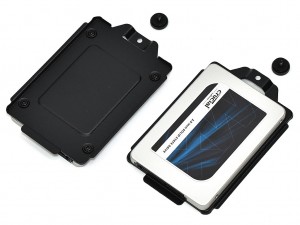

CPUクーラーメンテナンスホール下の2.5インチ専用トレイ。2.5インチSSD固定にはハンドスクリューで固定されたトレイを外し、底面からネジ留めを行う。なおハンドスクリューはサイドパネルを固定するネジと共通部品のようだ

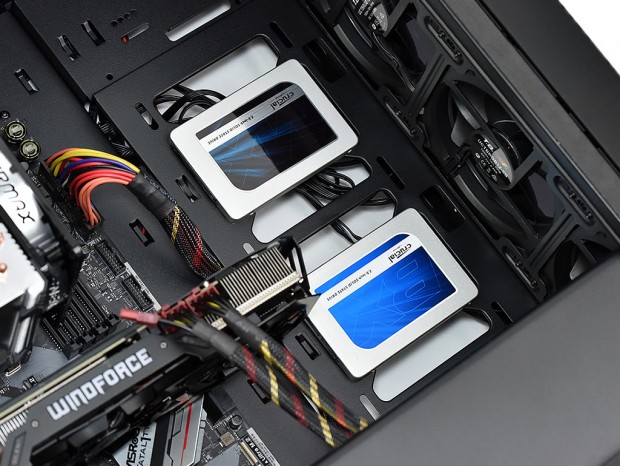

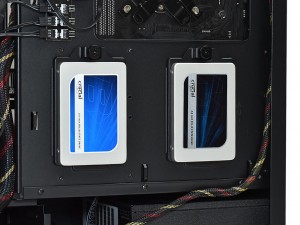

右側面の冷却ファン増設スペース排他仕様で、2.5インチSSDが2台搭載可能。マザーボードトレイ背面側から2.5インチSSD底面をネジ留めするシンプルな構造

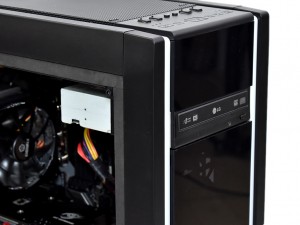

せっかくの装備なので5.25インチオープンベイに光学ドライブを装着してみた。固定は左右ネジ留めだが、左サイドパネル側は前寄り2本しかネジ穴の用意がなかった。さらにシャーシ開口部の縁が邪魔をするため、まっすぐドライバーが使えない

オールインワン型水冷ユニットを搭載する

「SABERAY」検証にあたり、ENERMAXから簡易水冷「LIQMAX II 240」（型番：ELC-LMR240-BS）を借り受けた。メンテナンスフリーのオールインワン型水冷ユニットで、120mm口径ファン2基を並べる240mmサイズラジエターが採用されている。

240mmサイズラジエターが搭載できるのは、フロントと右側面、さらにトップ面の計3箇所。フロントには3基の「T.B. RGBタイプファン」が装備されているため、できれば手を付けたくない。また右側面部はこれまでの経験上、ウォーターチューブの長さが足りない場合がある。そこで今回は最も無難なトップ面へのマウントを選んだ。

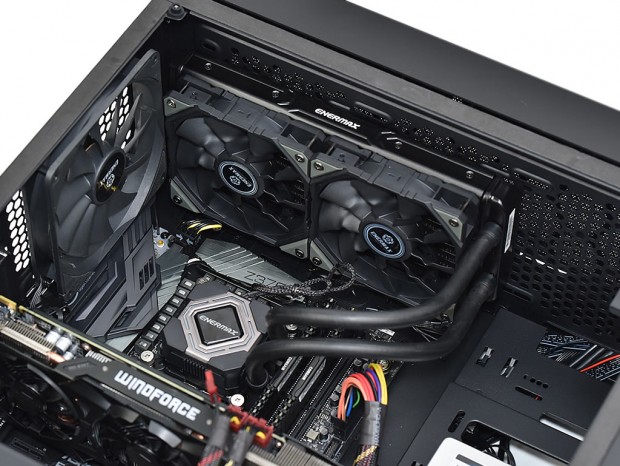

最大360mmサイズ（120mm口径ファン3基分）ラジエターの搭載もできるため、冷却ファン1基分ショートサイズのラジエターは、前寄りまたは後ろ寄りのポジションに搭載できる。とは言えウォーターチューブの関係上、ここでは後ろ寄りにネジ留めを試みた。若干リア120mm口径ファン（標準/25mm厚）と接近しているものの、物理的な干渉は無く、共存はできている。長さ300mmの弾性ラバーチューブはストレス無く配管できる。マザーボードとトップパネルまでの距離も十分確保されているため、搭載作業も楽に行う事ができた。

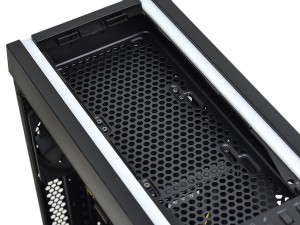

240mmサイズラジエターは背面寄りにネジ留めを行った。通気孔仕様のメッシュパネルはワンタッチで着脱が可能。メンテナンスはもとより、組み込み作業時にも都合が良い
