エルミタ的速攻撮って出しレビュー Vol.665

クラス最安でも性能に妥協なし。圧倒的なコストパフォーマンスが魅力のASRock「H370 Pro4」

2018.06.28 更新

文：エルミタージュ秋葉原編集部池西樹

ASRock Intel マザーボード

搭載パーツやICチップ群をまとめてチェック

さて外観セッションのラストは、基板上に実装された各種パーツやICチップ群をまとめてチェックしていこう。

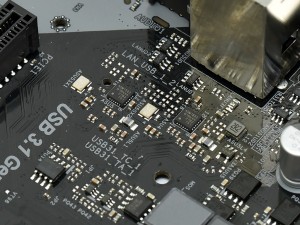

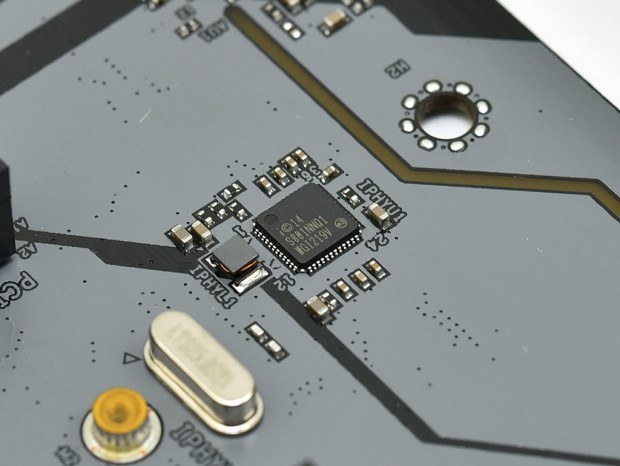

ネットワークコントローラIntel「I219V」

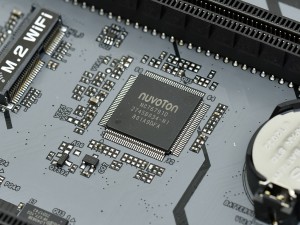

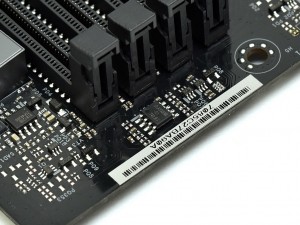

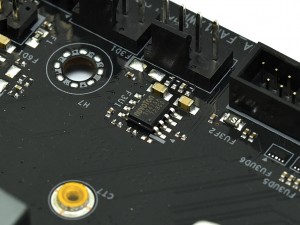

I/OコントローラNuvoton「NCT6791D」	USB3.1スイッチチップASMedia「ASM1543」

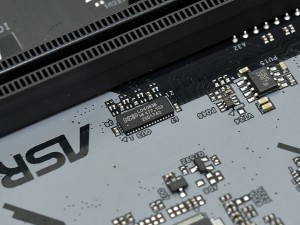

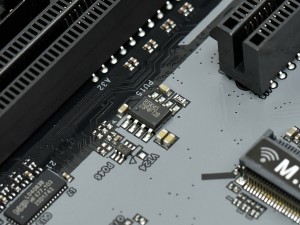

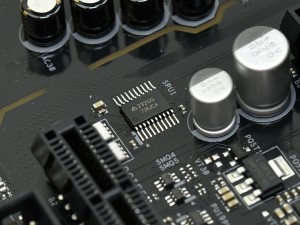

RS-232ドライバ/レシーバーBCD「AX75232」	バスターミネーションレギュレータRichtek「RT9045」

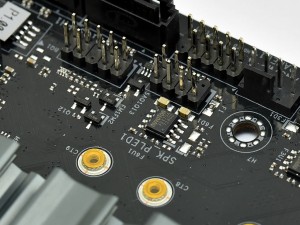

電圧コンパレーターBCD「AS393M」	ローパワーデュアルオペアンプBCD「AS358M」

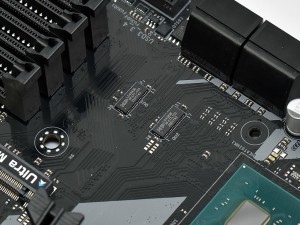

PCI-Express3.0スイッチチップNXP「L04083B」

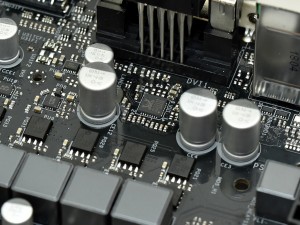

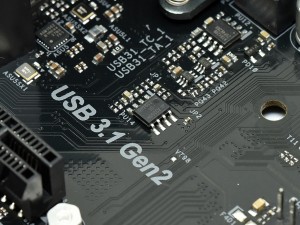

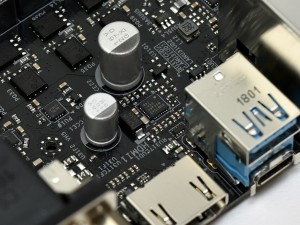

USB3.1 Gen.2対応リタイマーASMedia「ASM1562」	D-Sub出力用のアナログ変換チップRealtek「RTD2168」

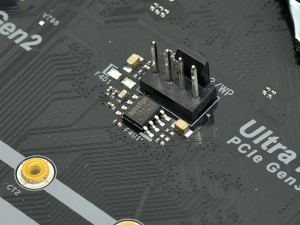

ファンドライバNuvoton「3947SA」

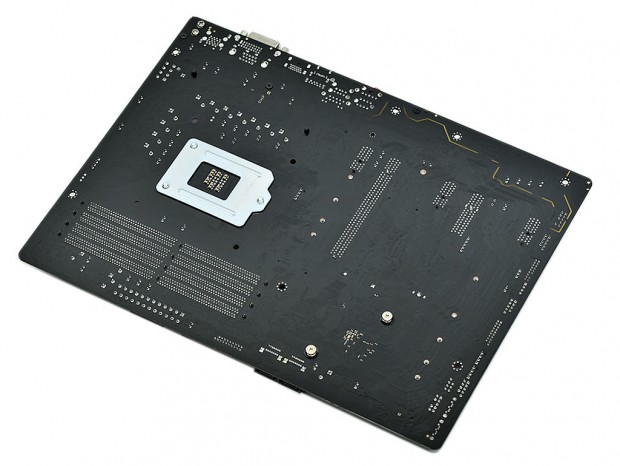

サファイアブラック塗装の基板は湿気に強い「高密度ガラスファブリックPCB」を採用。基板裏面は、メインストリーム向けモデルらしく主要なコンポーネントは搭載されずスッキリとした印象だ
