“最短配線”で接続する最大3,866MHz対応のメモリスロット

メモリスロットは、最大3,866MHz動作に対応するDDR4×2本を搭載。容量は最大で16GB×2の32GBを実装できる。最短の基板配線で電力損失を抑える“最短配線”が設計上の特徴で、スロットはメタルシールドの「SuperO Armor」で保護されている。

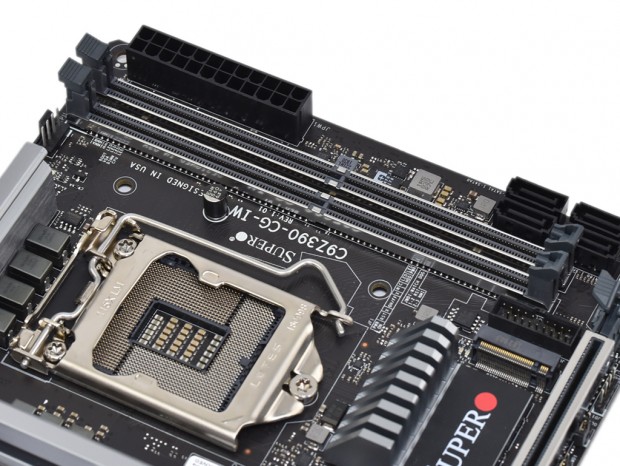

最大3,866MHzのOCメモリを実装可能で、XMPプロファイルをサポート。なおメタルシールドの「SuperO Armor」は、EMI干渉の影響がないことが検証されている

M.2スロットをデュアル実装する充実のストレージ

続いてストレージ構成をチェックしていこう。今やすっかり高速ストレージの定番になったM.2スロットは、チップセットヒートシンクを跨ぐ形で表面に1基、さらに基板裏にもう1基を備えている。PCI-Express3.0（x4）接続のNVMe SSDによるRAID 0構成も可能だ。

また、SATA3.0（6Gbps）ポートも4基を備え、搭載数に不足はない。ポート直挿しで使用するSATA DOM用の電源コネクタを実装するあたりは、サーバー製品のDNAを色濃く感じる部分だ。

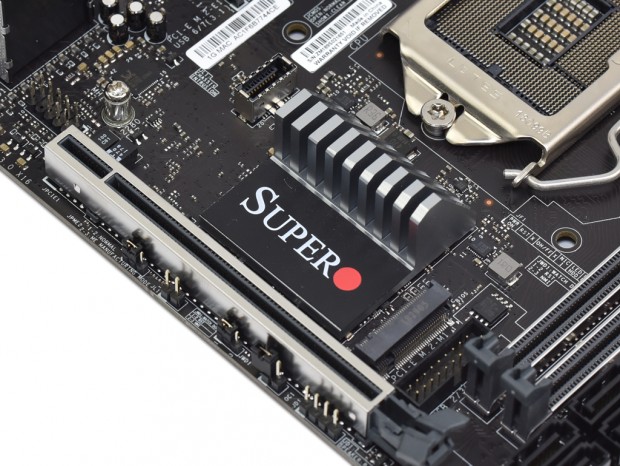

PCI-Express3.0（x4）接続に対応するM.2スロット（M.2 2280）を2基搭載。もう1基と合わせ、RAID 0/1をサポートしている

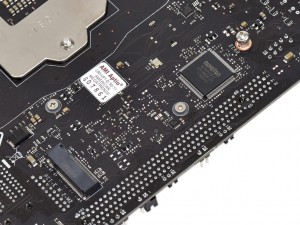

限られたスペースを有効活用するため、もう1基のM.2スロットは基板裏に実装。搭載場所の関係上、ヒートシンクなどの冷却アクセサリの運用については、やや難しさもあるだろう

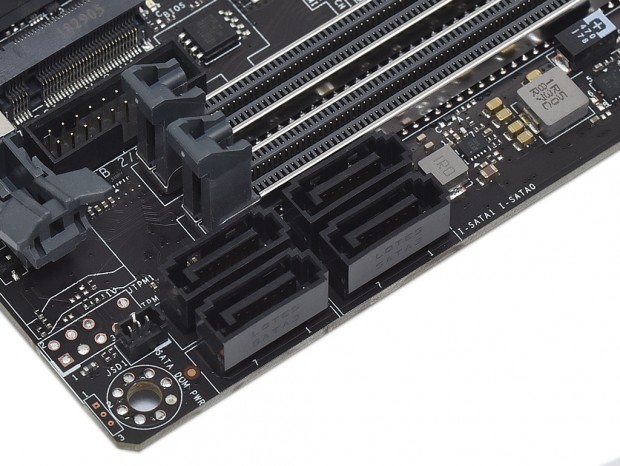

SATA（6Gbps）は4基を実装、RAIDレベルはRAID 0/1/5/10に対応する。なお、そのすぐ隣にはSATA DOM用の電源コネクタも備えている
