エルミタ的速攻撮って出しレビュー Vol.720
2019.02.25 更新
文：エルミタージュ秋葉原編集部 絵踏 一
外観セッションの締めくくりとして、基板上に実装されたICチップやコネクタなどをチェックしていこう。
|

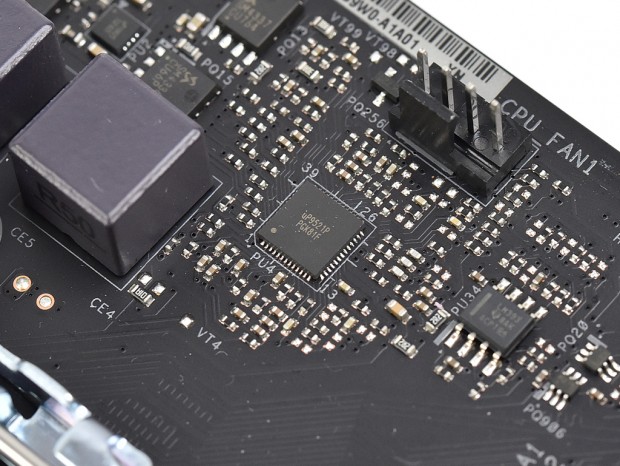

| PWMコントローラUPI「uP9521p」 |
|
|

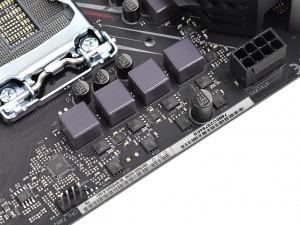

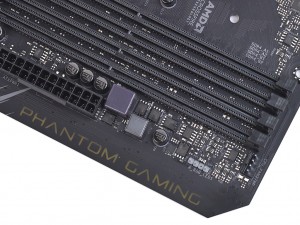

| 高耐久コンデンサ「ニチコン12K ブラックコンデンサ」と50A対応のチョークコイル「プレミアム50Aパワーチョーク」。メモリ周りにも実装されている | |
|

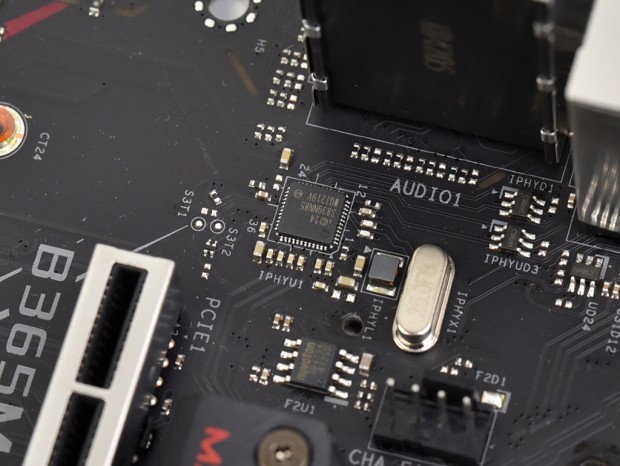

| Intel製ギガビットコントローラ「I219V」 |
|
|

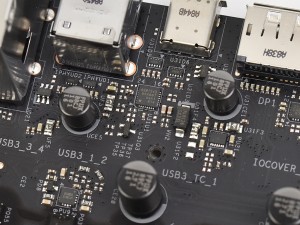

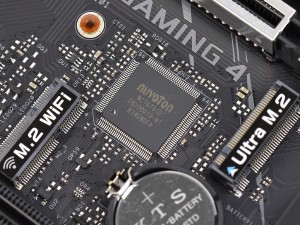

| I/OコントローラNuvoton「NCT6791D」 | USB3.1 Gen.1対応のAsmedia「ASM1543」 |
|
|

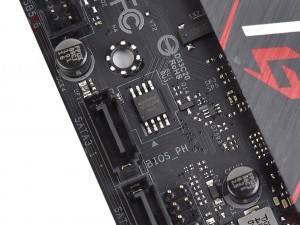

| Winbond製BIOS ROM「25Q128JVSQ」 | Nuvoton製MCU「N76E885AT20」 |
|

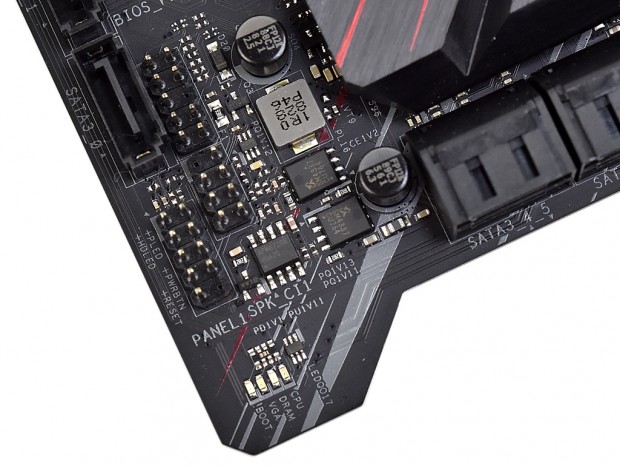

| 何らかのトラブルで起動しない場合、問題の原因を特定するのに役立つ「Post Status Checker」。CPU/DRAM/VGA/BOOTの4項目の内、どれかに問題があれば該当LEDが点灯する |
|
|

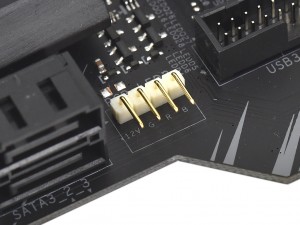

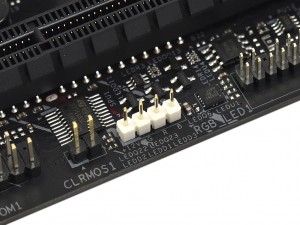

| 従来からRGBピンヘッダが増設。SATAポート脇のピンヘッダは、LEDアクセサリが取り付けやすい形状に変更されている | |
|
メモリスロット脇に位置が移された、アドレサブル対応のデジタルRGBピンヘッダ |
