コンデンサはすべて日本メーカー製。スッキリ整った内部構造を観察する

「ERF650AWT」の内部はいったいどうなっているのか、いざ筐体を開けて確かめてみよう。ただし封印シールを破ってのアプローチのため、ユーザーが開けた場合は保証がなくなってしまう点にはご注意を

さて、「ERF650AWT」の外観を眺めた後は、筐体を開封して内部構造のチェックに移ろう。電源ユニットの内部がゴチャゴチャしていたのは、今は昔。まったくのケーブルレスとはいかないものの、「ERF650AWT」の内部は非常に整った構造になっている。信頼性を左右するコンデンサは、一次側・二次側ともにすべて日本メーカー製を採用。安定性と変換効率に優れた「DC to DCコンバータ」も実装し、高効率かつ低発熱な回路を構成している。

また、OCP（過電流保護）、OVP（過電圧保護）、UVP（低電圧保護）、SCP（ショート回路保護）、OPP（過負荷保護）、OTP（過温度保護）といった各種保護回路も搭載。ハイレベルの安全性が確保されている。

構成部品が整然と実装されたユニット内部。高効率で発熱自体が低く抑えられているため、ヒートシンクの類いもそれほど大きくはない

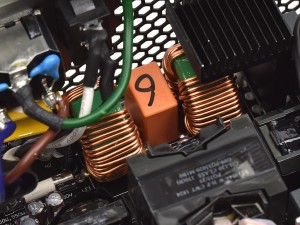

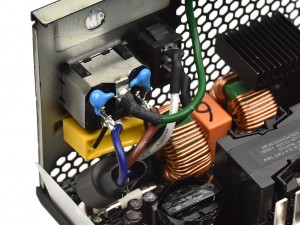

コンセントからAC電力を取り込む入力回路。ノイズの混入や突入電流を防ぐフィルターを備えている	一次側の整流回路からアクティブPFC回路にかけてのエリア

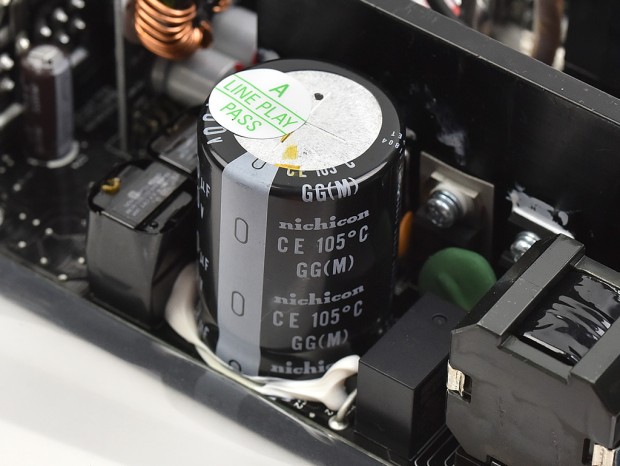

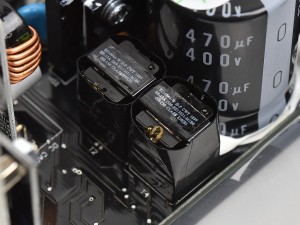

一次側の平滑回路に実装されていた、大容量のニチコン製105℃コンデンサ

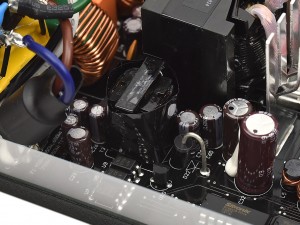

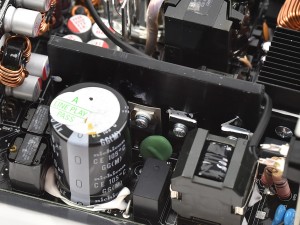

コンデンサ脇に実装されているサブトランス	一次側の平滑回路からスイッチング回路にかけて。スイッチング回路のMOSFETは発熱が大きいため、ヒートシンクにしっかり貼り付けられている

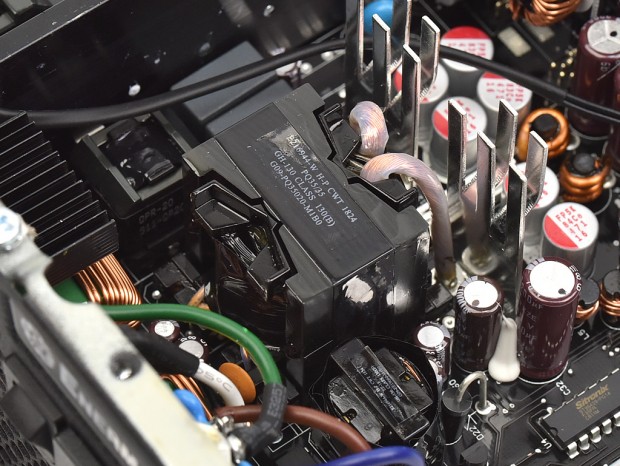

AC高周波を変圧して送り出す、中央のメイントランス

メイントランス脇に実装されている、スタンバイ用のサブトランス	ACからDCに整流する、二次側の整流回路

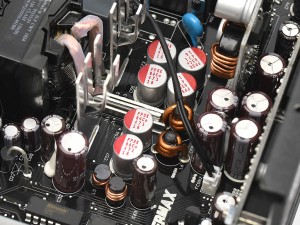

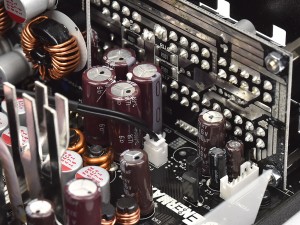

耐熱性と高速応答が要求されるため、固体コンデンサも実装されている	二次側の平滑回路にも日本メーカー製の105℃コンデンサが使われている

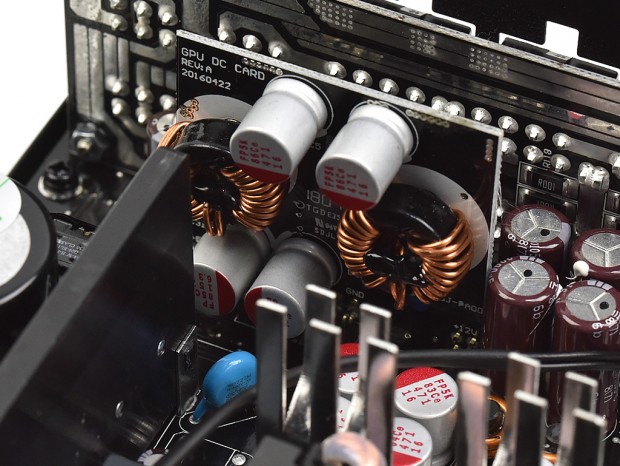

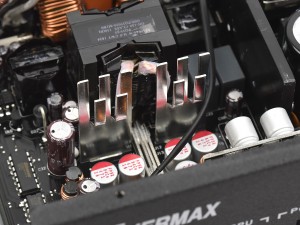

高い変換効率を実現する「DC to DCコンバータ」

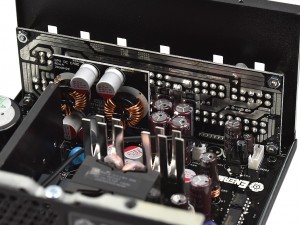

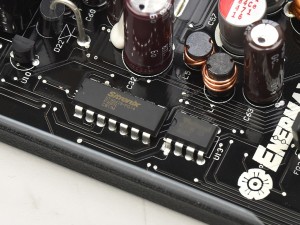

保護回路を構成するSitronix製スーパーバイザIC「ST9S429-PG14」	最奥に見えるのが、PC側と接続されるモジュラーコネクタ用の基板だ

ユニットの冷却を担う、139mm口径のツイスターベアリングファン。システム負荷70％までは400rpmで回転、ユニット内に常時エアフローを作り出す
