マザーボードへの搭載手順

最終セッションでの検証に向け、マザーボードへの搭載手順を確認しておこう。「風魔弐」では新設計のスプリングスクリュー仕様のブリッジ式リテンションを採用。ヒートシンクのベース部分に「マウンティングバー」（メタルバー）を渡し、CPUに対して最適なテンションを掛ける事ができる。作業のし易さと大型ヒートシンクの確実な固定を両立させた、サイズのこだわりが集約されている部分とも言える。

なお搭載テストには、Intel 第9世代Coreプロセッサー対応のASRock「Z390 Extreme 4」（LGA1151）を使用した。

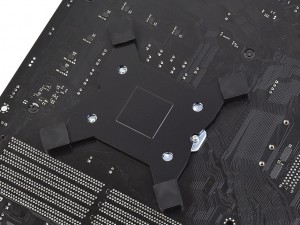

マザーボード背面からCPUソケット周りの穴に「バックプレートキット」を装着	表面から4箇所に「スペーサー」をラバー部と基板が密着するように装着

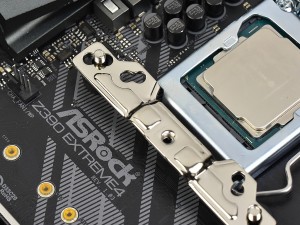

向きに注意し「マウンティングプレート」を仮置き。なおLGA1151用の穴は中央の位置	「ナット」で「マウンティングプレート」をガッチリと固定。これで台座が完成する

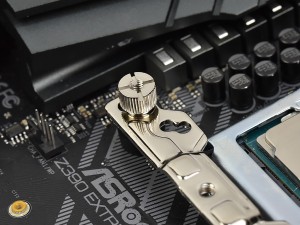

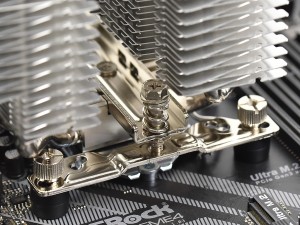

CPUにグリスを塗り、ヒートシンクのみの「風魔弐」を組み上げた台座に固定。付属のドライバーで「マウンティングバー」のスプリングスクリューを「マウンティングプレート」にネジ留めする。左右交互にテンションを掛け、最後まで締め切る

2基の冷却ファンをワイヤークリップで固定すれば搭載作業は完了。念のためぐらつき等を確認し、「Y字ケーブル」で冷却ファンのケーブル接続も済ませておこう

「風魔弐」メモリスロットクリアランス

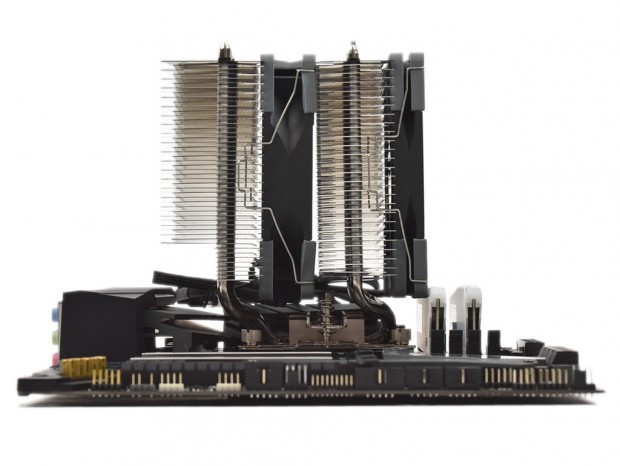

マザーボードへの搭載が完了したところで、メモリスロットクリアランスをチェック。隣接するメモリスロット上空エリアに抵触しないよう、ヒートシンクはオフセットデザインにより後方寄りに設計されている。実際にメモリを装着したところ、フロント15mm厚ファンがヒートスプレッダ付きメモリにぶつかる事は無かった。全高154.5mmに抑え、かつツインタワー型ヒートシンクとデュアルファン構成である事を思えば、上手に設計されている事が分かる。
