エルミタ的速攻撮って出しレビュー Vol.737
2019.05.10 更新
文：エルミタージュ秋葉原編集部 池西 樹
拡張スロットはPCI-Express3.0（x16）×1、PCI-Express2.0（x2）×2、ストレージインターフェイスはSATA3.0（6Gbps）×4のみのシンプルな構成。なおNVMe SSD用のM.2スロットは用意されず、RAID機能にも非対応となる。
|
| メタル補強のないPCI-Express3.0（x16）スロット。このクラスのマザーボードではあまりないだろうが、重量級のグラフィックスカードを組み合わせる場合には、VGAサポーターの使用を強くオススメする |
|
|

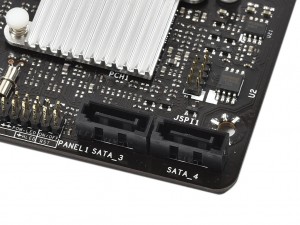

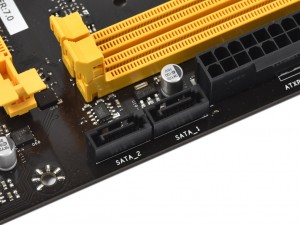

| 基板スペースを有効活用するため、SATA3.0（6Gbps）ポートはATX 24pinコネクタ脇と、基板下側に分かれて配置されていた | |
外観セッションのラストは、基板上に実装されたICチップやコネクタなどをまとめてチェックしていこう。
|
|

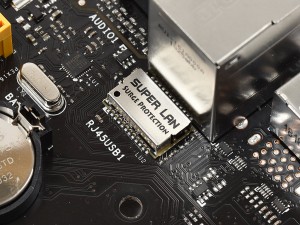

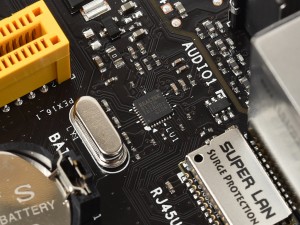

| ギガビットLANコントローラRealtek「8111H」 | ネットワークポートをサージから保護する「Super LAN Surge Protection」 |
|
|

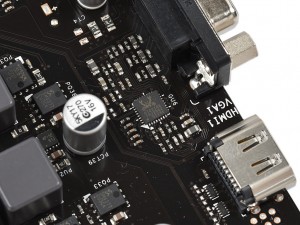

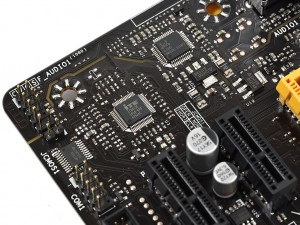

| I/OコントローラITE「IT8613E」 | D-Sub出力用のアナログ変換チップRealtek「RTD2168」 |
|
|

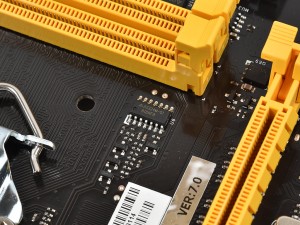

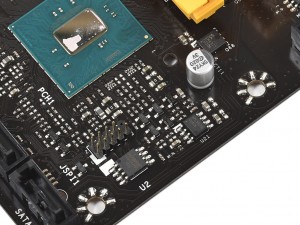

| BIOS ROMチップWinbond「W25Q128JV」 | ローパワークアッドアンプBCD「AS324M-G1」 |
|
|

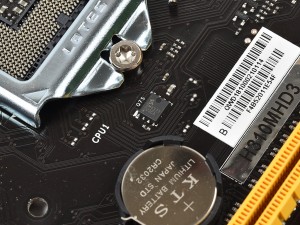

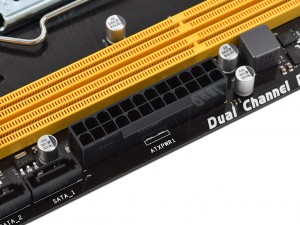

| Sinopower製MOSFET「SM4377」 | メインの電源コネクタは一般的なATX 24pin |
|

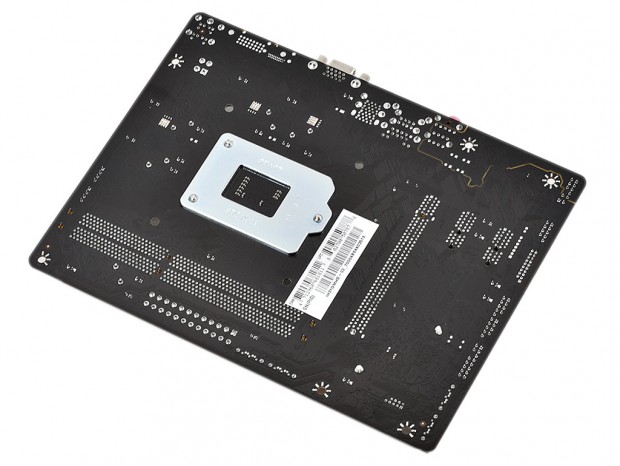

| 226×171mmのコンパクト基板を採用するものの、基板裏面にICチップは一切搭載されていなかった |
