新設されたグラフィックスカードスタビライザー

フロント裏手のシャドウベイユニットに固定されているのは「グラフィックスカードスタビライザー」だ。重量級グラフィックスカードの歪みを支える”姿勢安定装置（スタビライザー）”は、ハンドスクリューにより高さ調節が可能。さらにアーム部も2点が可動し、微調節ができる。

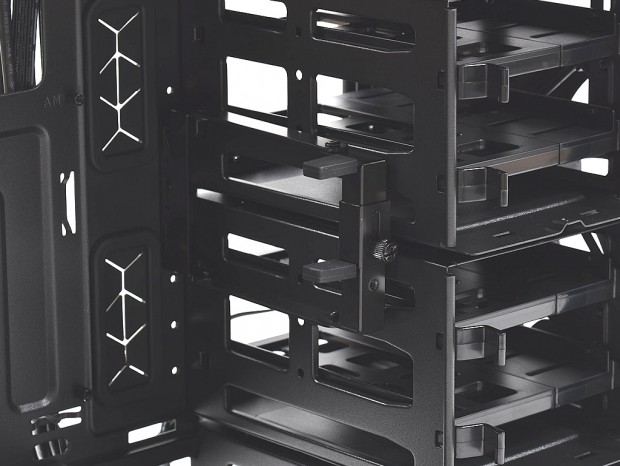

重量級グラフィックスカードをサポートするスタビライザー。2つのガイドは上下に動き、カードタイプによって調節が可能

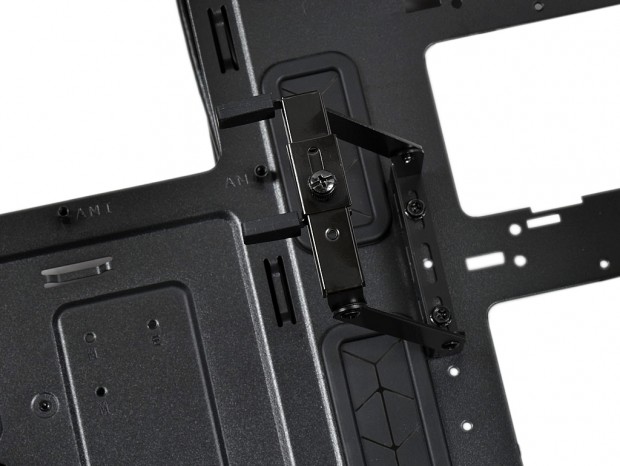

グラフィックスカードスタビライザーは、マザーボードトレイ側に2本のネジで固定。搭載する拡張スロットに合わせ、設置ポジションが変更できる

ケーブルマネジメント機構

PCケース内部を縦横に走るケーブルを整理整頓。ケーブルマネジメント機構も重要なチェックポイントだ。右側面よりマザーボードトレイ背面を見ると、ほぼ中心部縦列にグロメット付きのスルーホールが3つ並ぶ。これをメインに、トレイ表裏のケーブルが往来。CPU補助電源コネクタ付近や、マザーボードのヘッダピンが並ぶ底辺付近など、要所にスルーホールを設けた。

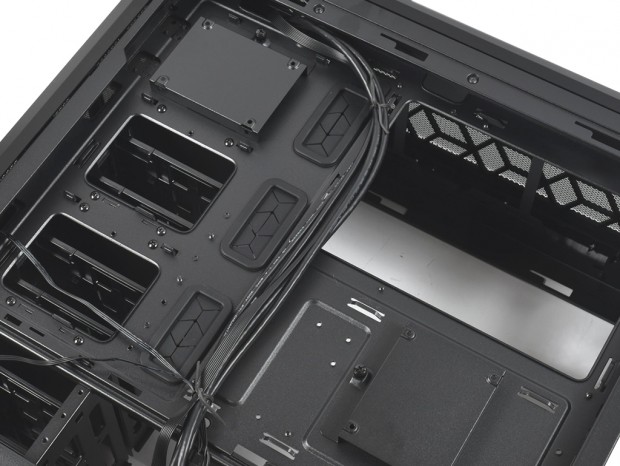

ケーブルマネジメント機構の中心となる、グロメット付きスルーホール。ボトムカバーと合わせ、煩雑になりがちなケーブルを上手に隠していこう

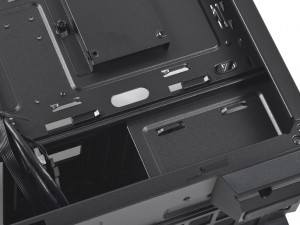

要所に設けられたスルーホール。結束バンドを掛けるフックも用意されている

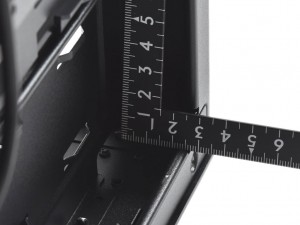

マザーボードトレイ背面スペースは公称27～29mmを確保。裏配線を行うための要件は満たしている

「MasterBox CM694」の付属品総点検

ここで「MasterBox CM694」の付属品を総点検しておこう。ジッパー袋に詰め込まれたネジ類は全7種類。さらに冷却ファンを固定するナイロン製プッシュピン、結束バンド（タイラップ）なども同梱されている。

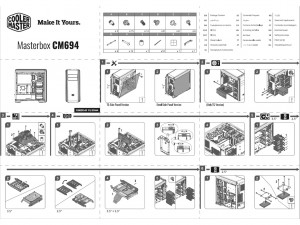

　なおマニュアルには個別にイラストで内容物が紹介されているものの、各々のパーツ名は記されていない。ここでは用途を紹介すると共に、同梱数も記載しておこう。なおマニュアルはイラストが主体で、文字による解説はない。ちなみに製品サイトにはPDFファイルが公開されている。購入前の事前確認もできる。

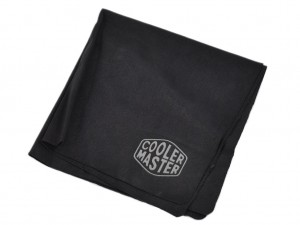

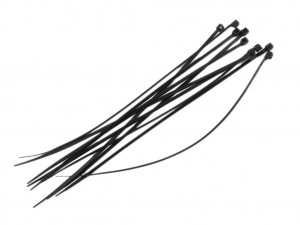

ロゴ入りクリーニングクロス	結束バンド（10本）

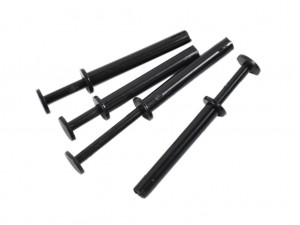

ナイロン製プッシュピン（4本）	冷却ファン固定用ネジ（12本）

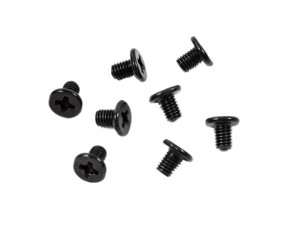

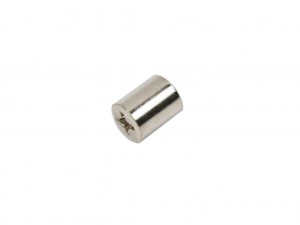

ミリネジ小（8本）	六角ソケット（1個）

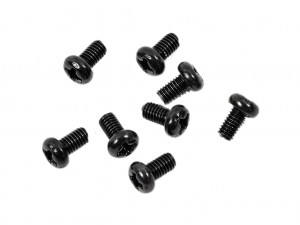

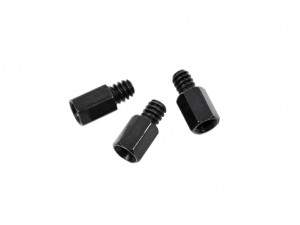

スタンドオフ（3本）	ミリネジ大（8本）

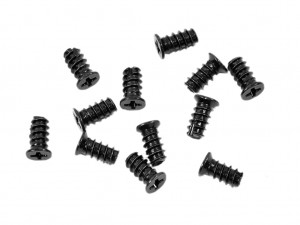

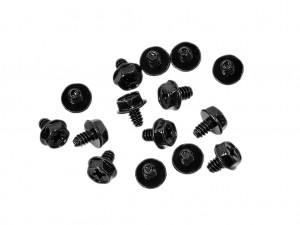

ワッシャー付きインチネジ（15本）	テーパーネジ（12本）

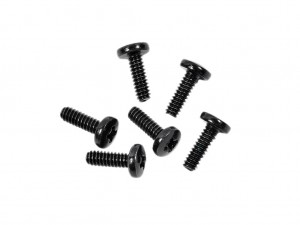

長尺ネジ（6本）	マニュアル
