エルミタ的速攻撮って出しレビュー Vol.756
2019.07.23 更新
文：エルミタージュ秋葉原編集部 池西 樹
実装機能の詳細を把握するため、画像セッションのラストは、基板上に実装されたICチップやコントローラをまとめてチェックしていこう。
|
|

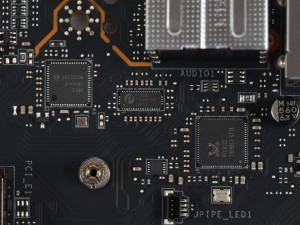

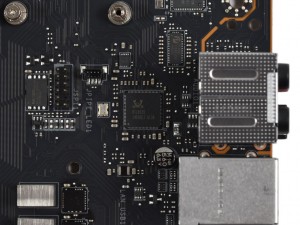

| 2.5ギガビットLANコントローラRealtek「RTL8125-CG」 | ギガビットLANコントローラIntel「I211AT」 |
|
|

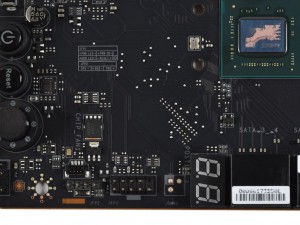

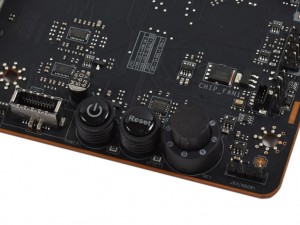

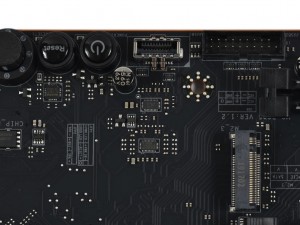

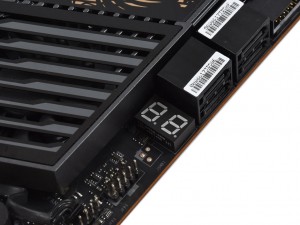

| チューニングに便利な「GAMING BOOST Knob」や「Power/Reset Button」 | ポスト状態を把握できるデバック用のLED |
|
|

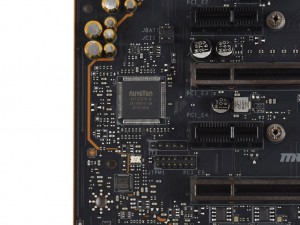

| I/OコントローラNuvoton「NCT6797D-M」 | USB3.1 Gen.2リドライバPericom「PI3EQX」. |
|
|

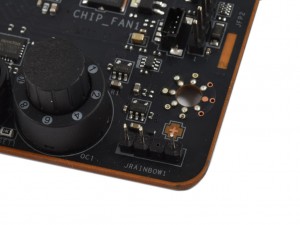

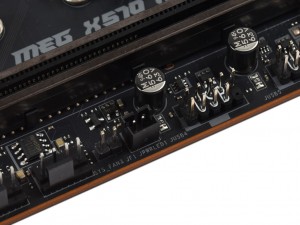

| LEDピンヘッダは、12V/4pin RGB×1、5V/3pin ARGB×2 | |
|
|

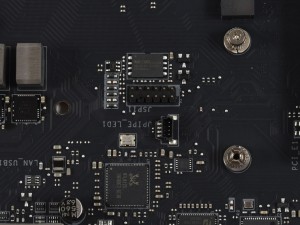

| 展示などに使う、LEDライティング用の電源供給コネクタ「JPWRLED1」も実装 | 「Mystic Light Infinity II」用のLEDコネクタ「JPIPE_LED1」 |
|
|

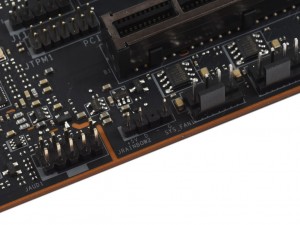

| 主要ピンヘッダには、マニュアルを見なくても接続ができるようにピンアサインがシルク印刷されていた | |
|

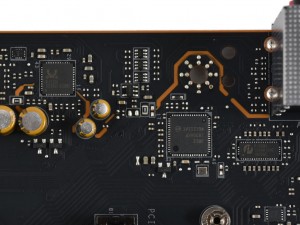

| PCI-Express4.0の広帯域幅を実現するため、シグナル転送が30％以上高い「サーバーグレードPCB」を採用 |
|

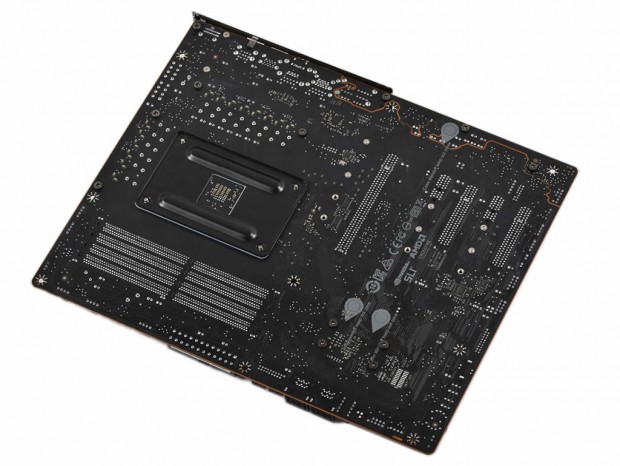

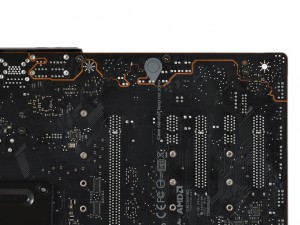

PCケースのスタンドオフに触れる可能性がある部分は絶縁処理が施されていた |
