紛失の心配がない一体型I/Oパネル「Integrated I/O Shield」

バックパネルインターフェイスは、USB3.2 Gen.2×2（Type-A/Type-C）、USB3.2 Gen.1×4、USB2.0×4、HDMI×1、オーディオ端子×5、光オーディオ端子×1、ギガビットLAN×1で、イマドキのマザーボードとしては標準的な構成。ギガビットLANは、信頼性・安定性に定評のあるIntelチップで、ネットワーク帯域の割当ができる「cFosSpeed」もバンドルされている。欲を言えば、無線LAN機能を標準装備にして欲しかったが、「cFosSpeed」でネットワークへの負荷を分散させれば、複数の作業でもストレスなく行うことができるだろう。

必要なものは一通り揃うバックパネルインターフェイス。白色のUSBポートは、CPUやメモリのない状態でもUEFI BIOSをアップデートできる「Q-Flash Plus」に対応する

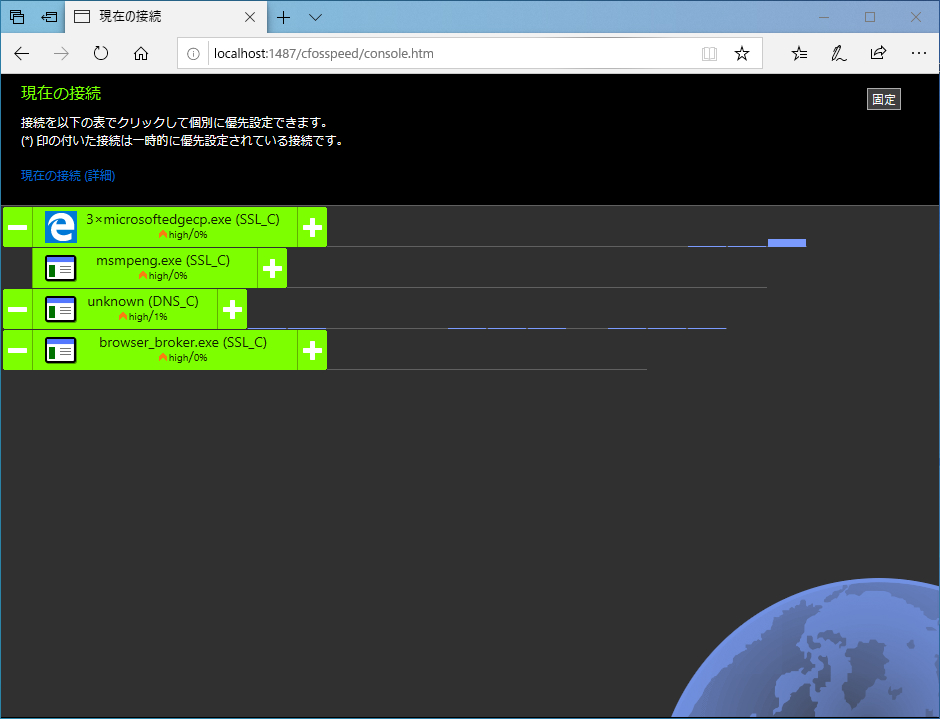

「cFosSpeed」を使えば、アプリケーションごとに帯域の優先度を設定できる

またI/Oパネルには、紛失の心配がない一体型パネル「Integrated I/O Shield」を採用。さらにインターフェイス部分は、RGB LEDを内蔵したプラスチックカバーで完全に保護されている。

一体型I/Oパネル「Integrated I/O Shield」とプラスチックカバーで、リアインターフェイスは周囲を完全に保護されている

基板上のチップやコントローラをまとめてチェック

外観チェックの締めくくりとして、基板上に実装されているチップやコントローラをまとめて紹介していこう。

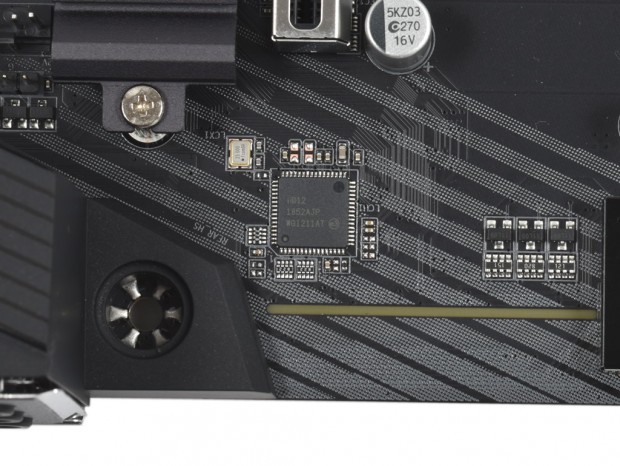

ギガビットLANチップは、信頼性や安定性に定評のあるIntel「I211AT」

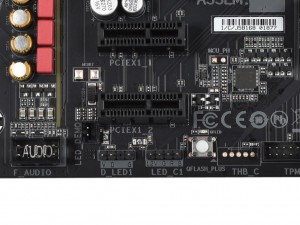

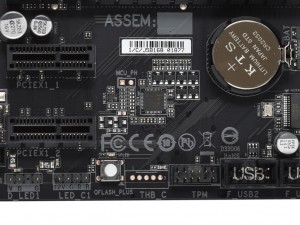

LED用のピンヘッダは5V/3pin×1、12V/4pin×2	基板左下には「QFLASH PLUS」用のボタンも実装

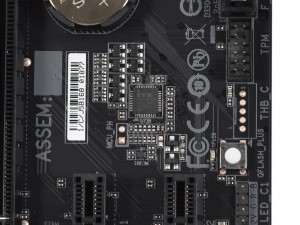

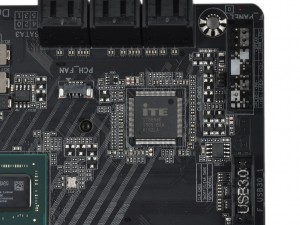

I/OコントローラITE「IT8688」	「RGB FUSION 2.0」用のコントローラITE「8797FN」

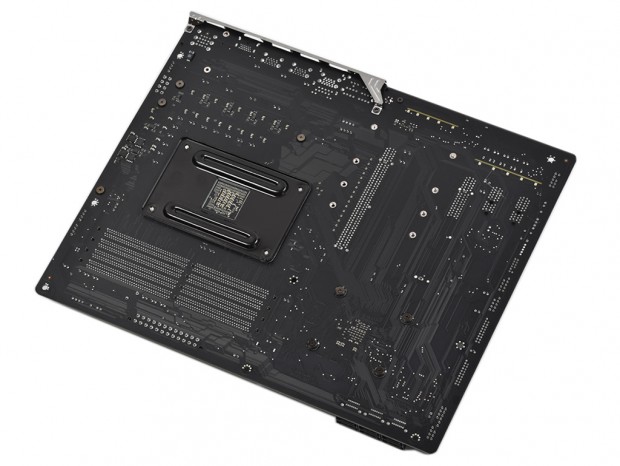

必要な機能を厳選することで価格を抑えた「X570 AORUS ELITE」。基板裏面に主要なICチップはなく、スッキリとした印象だ
