「Full Coverage M.2 Heatsink」の冷却性能をチェック

2枚のM.2 SSDをまとめて冷却できる大型ヒートシンク「Full Coverage M.2 Heatsink」の性能をチェックする

チップセット部分もカバーする大型のM.2ヒートシンク「Full Coverage M.2 Heatsink」を搭載する「X570 Steel Legend」だが、最新のPCI-Express4.0 SSDの発熱を問題なく冷却することができるのだろうか。そこで今回は、CFD「PG3VNF」シリーズの2TBモデル「CSSD-M2B2TPG3VNF」を使い、その冷却性能をチェックしてみることにした。

負荷テストには「CrystalDiskMark 6.0.2」を使用し、データサイズ32GiB、テスト回数9回を3回連続で実施。その温度と転送速度の推移を「HWiNFO64」で測定している。なお測定はヒートシンクなし（下段）、ヒートシンクあり（上段）、ヒートシンクあり（下段）の3種類で行っている。

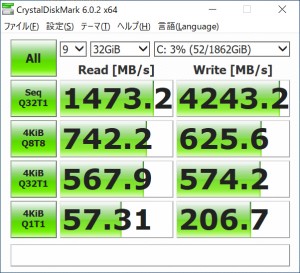

ヒートシンクなし（下段）の「CrystalDiskMark 6.0.2」スコア

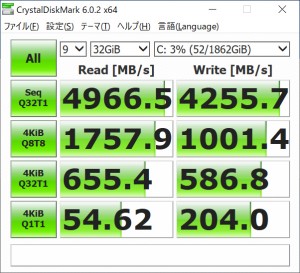

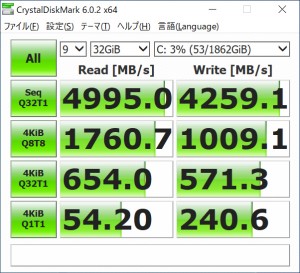

ヒートシンクあり（上段）の「CrystalDiskMark 6.0.2」スコア	ヒートシンクあり（下段）の「CrystalDiskMark 6.0.2」スコア

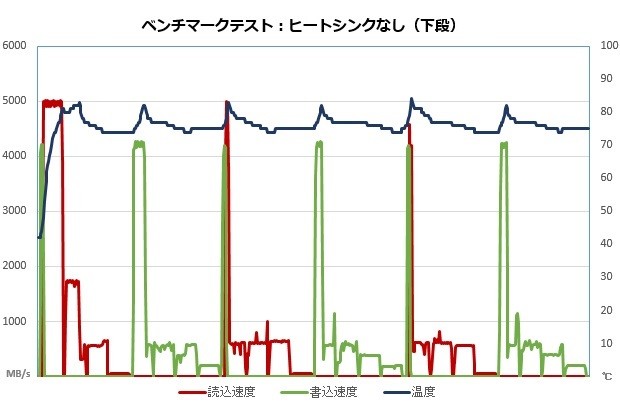

まずヒートシンクなし（下段）のスコアを確認すると、テスト開始とともに一気に温度が上がり、1回目のシーケンシャル読込テストが完了するときには84℃を記録した。その後も74℃を下回ることはなく、サーマルスロットリングが発生。「CrystalDiskMark 6.0.2」のスコアも大きく落ち込んでいる。

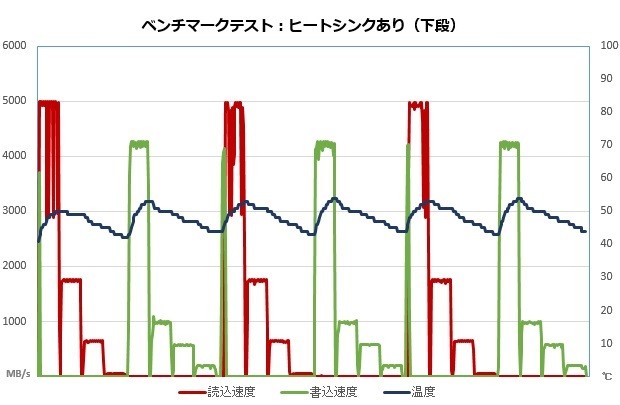

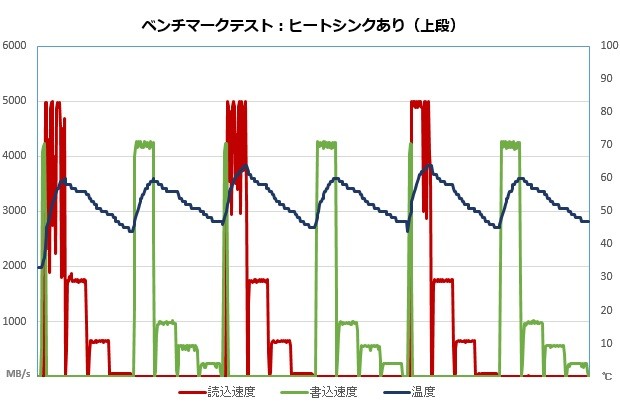

一方、ヒートシンクありのスコアは、エアフローが良好な（下段）は最高53℃、グラフィックスカードの直下にあり、エアフロー的に不利な（上段）でも最高64℃で頭打ち。サーマルスロットリングによる速度低下もなく、シーケンシャル読込は約5,000MB/sec、書込は約4,250MB/secというPCI-Express4.0 SSDらしいパフォーマンスを発揮する。
