エルミタ的速攻撮って出しレビュー Vol.771
2019.09.06 更新
文：松野 将太
VGAクーラーを取り外し、基板側をチェックしていこう。取り外しはバックプレート側からの2種類のネジ留めのみで、分解は比較的容易だ。内部はGPUのダイだけでなく、GDDR6メモリにもヒートシンクが装着されている。なお、実際にVGAクーラーを外したのは「SAPPHIRE PULSE RX 5700 XT」のみだが、「SAPPHIRE PULSE RX 5700」でも基本的な構造は同じだ。
|

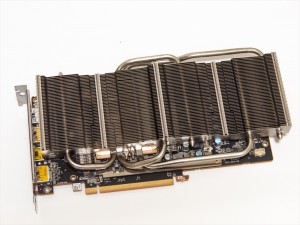

| VGAクーラーの取り外しは「SAPPHIRE PULSE RX 5700 XT」のみ実施した。まずはバックプレート側のネジを外すと、ファンとカバー、バックプレートが取り外せる |
|
|

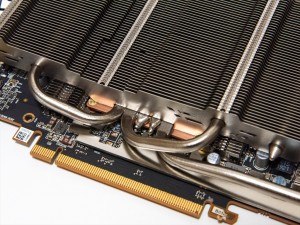

| 大型のヒートシンクはヒートパイプ、受熱ベースと一体になっている | |
|
|

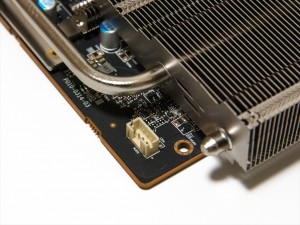

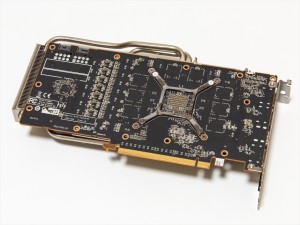

| 基板側のファン接続用コネクタ | バックプレートを取り外した基板の背面。さらにダイ裏側のネジを取り外すことで、ヒートシンクを脱着できる |
|

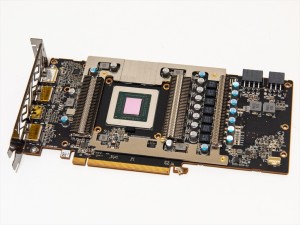

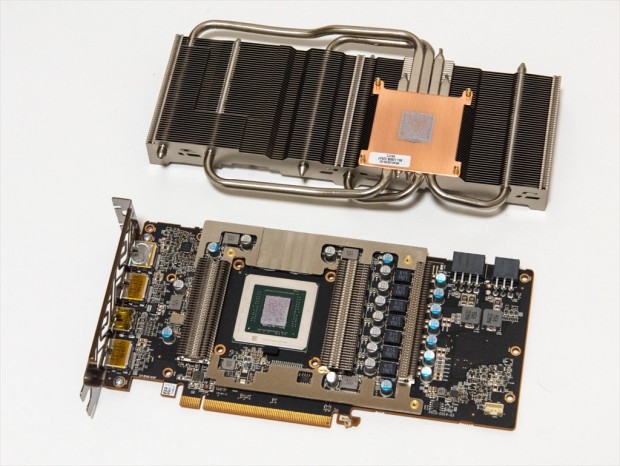

| ヒートシンクを取り外した基板。露出したGPUダイが見え、受熱ベースにはサーマルグリスが塗られていた |
|
|

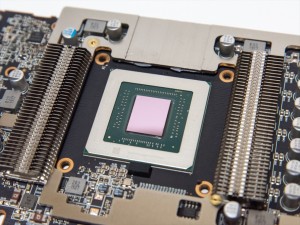

| サーマルグリスを拭き取った状態。TSMCの7nmプロセスで製造された「Navi」のGPUコアで、周囲にはGDDR6メモリが配置されている | |
|
|

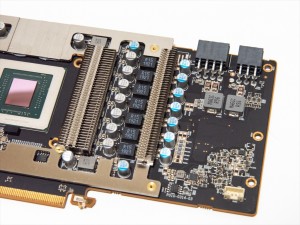

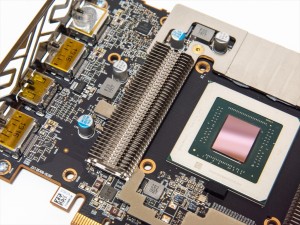

| 実装されたコンポーネント類。メモリの冷却はGPUコアの上側がメタルプレート、左右にはヒートシンクが取り付けられている | |
