エルミタ的速攻撮って出しレビュー Vol.774
2019.09.14 更新
文：エルミタージュ秋葉原編集部 池西 樹
ここで付属品をまとめてチェックしておこう。組み込みに必要なリテンションやネジ、ケーブル類は、プラットフォームや用途ごとにシールが貼り付けられたジッパー袋に区分けされ収納されている。なお「ASSASSIN III」のマニュアルには、付属品ごとにパーツ名は記載されておらず、番号で分類されていた。そこで、今回はマニュアルを元に番号と、付属品の用途を紹介する。
|
|

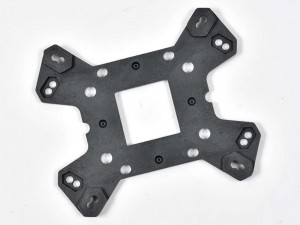

| 「No3/バックプレート」：AMD/Intelのリバーシブルタイプで、Intel LGA20xx以外のプラットフォームで使用する | 「No17/ファンクリップ（x4）」：冷却ファンをヒートシンクに固定するためのクリップ |
|
|
| 「No5/メタルスペーサー（x4）」：バックプレートをマザーボードに固定するためのスペーサー | 「No6/台座プレート固定用ネジ（x4）」：台座プレートを固定するためのネジ |
|
|
| 「No4/バックプレート固定用ネジ（x4）」：バックプレートをマザーボードに固定するためのネジ | 「No7/LGA20xx用台座固定ネジ（x4）」：LGA20xxプラットフォームで台座を固定するためのネジ |
|
|

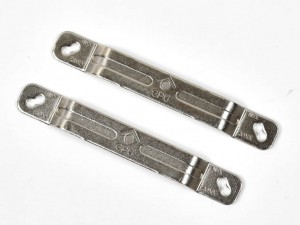

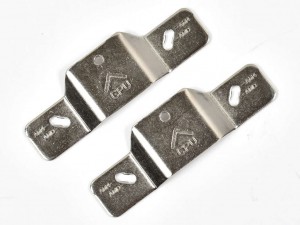

| 「No8/Intel用台座プレート（x2）」：Intelプラットフォーム時に使用する台座プレート | 「No9/AMD用台座プレート（x2）」：AMDプラットフォーム時に使用する台座プレート |
|
|

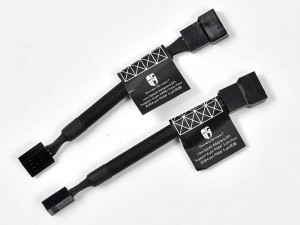

| 「No12/Low-Speed Adapter（LSP）（×2）」：ファンの回転数を抑えるためのアダプタ | 「No11/ファン用Y字アダプタ（×2）」：2基のファンを1系統にまとめるアダプタ |
|
|

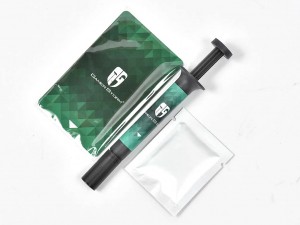

| 「No13/P-CARD（グリス伸ばし）」（左）/「No10/サーマルグリス」（中央）/「No15/Grease Cleaner」（右） | 「No16/固定用ドライバー」：ヒートシンクを固定するバネネジ専用のドライバー |
|
「インストールマニュアル」：解説文は一切なく、イラストのみで組み込み手順が分かるようになっていた |
