エルミタ的速攻撮って出しレビュー Vol.791
2019.10.29 更新
文：松野 将太
続いてVGAクーラーを取り外し、基板側をチェックしていこう。分解は基板裏側の4つのネジを外すだけと、極めて簡単な作りだ。「PH-GTX1660S-O6G」の電源回路は6フェーズで、GPUダイを囲むように6枚のビデオメモリが実装されていた。
|
| 「PH-GTX1660S-O6G」の基板と取り外したVGAクーラー |
|
VGAクーラーの円柱形ヒートシンク。受熱ベース部分にはグリスが塗布されている |
|

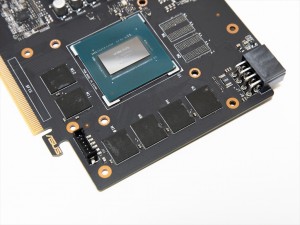

| GPUダイのグリスを拭き取り、メモリ上のサーマルパッドを取り除いた状態の基板。ビデオメモリは6枚で、GPUダイ上に2つの空きパターンがある |
|

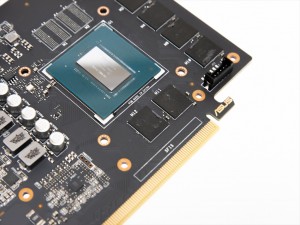

GPUコア「TU116-300-A1」を搭載。GeForce GTX 1660とまったく同じものだ |
|
|
| ビデオメモリはMicron Technology製のGDDR6「MT61K256M32JE-14」。1枚あたりの容量は1GB（8Gb）で、転送速度は14Gbps。上位モデルでも使用されている | |
|
|

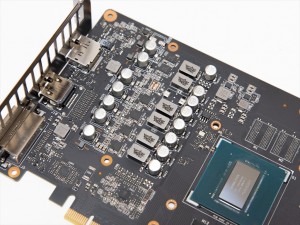

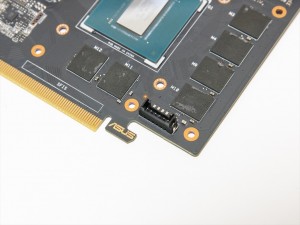

| 6フェーズの電源回路はGPU横に1列で配置。コンデンサは高さを抑える部材が採用されている | VGAクーラー接続用の6Pin端子はビデオメモリの下に用意 |
