エルミタ的速攻撮って出しレビュー Vol.810
2019.12.18 更新
文：エルミタージュ秋葉原編集部 池西 樹/撮影：松枝 清顕
画像セッションのラストは、基板上の気になるパーツやコネクタ、ICチップ類をまとめてチェックしておこう。
|
|

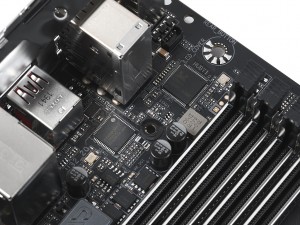

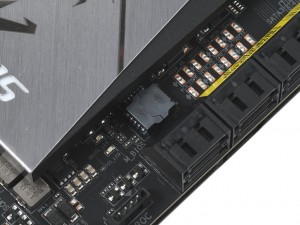

| USB3.1 Gen.2コントローラASMedia「ASM3142」 | USB3.1 Gen.2ハブRealtek「RTS5423」 |
|
|

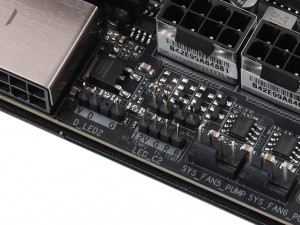

| 5V/3pinや12V/4pinなどLED関連のピンヘッダは基板左下と基板右上の2箇所に別れて配置 | |
|
|

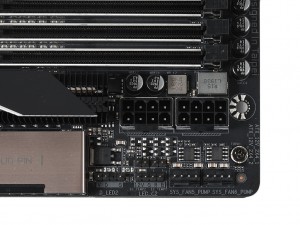

| 冷却ファンや水冷ポンプ用の4pinヘッダは計8基搭載。いずれも「Smart Fan 5」で細かく回転数を制御できる | |
|
|

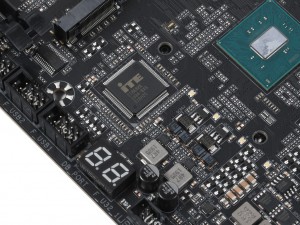

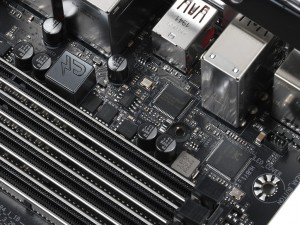

| I/OコントローラITE「IT8688E」 | BIOS ROMはメインとサブの2基搭載。なおメインBIOS ROMはプラスチックカバーで保護されている |
|
|

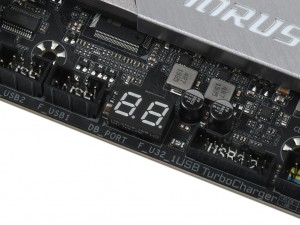

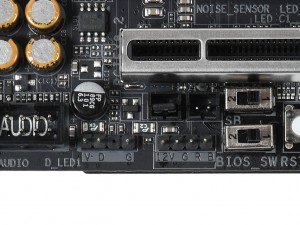

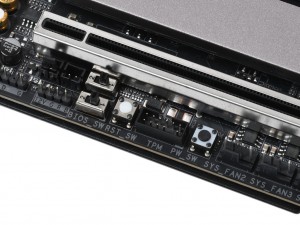

| オーバークロック時に便利な「クイックボタン」や「BIOSスイッチ」「Debug PORT」は基板下側にまとめて配置 | |
|
|

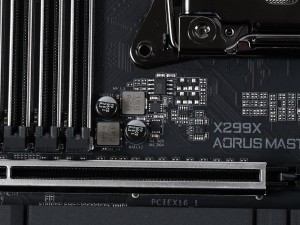

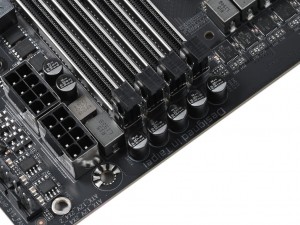

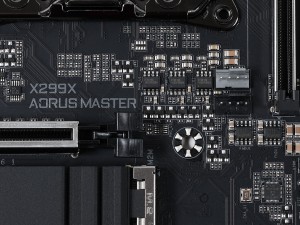

| 電源回路以外のコンデンサやフェライトコアチョークも高品質なものを採用 | |
|
| フォームファクタはE-ATX（305×269mm）。また基板には、放熱性に優れる「2X銅薄層」を備えた8層PCBを採用 |
|

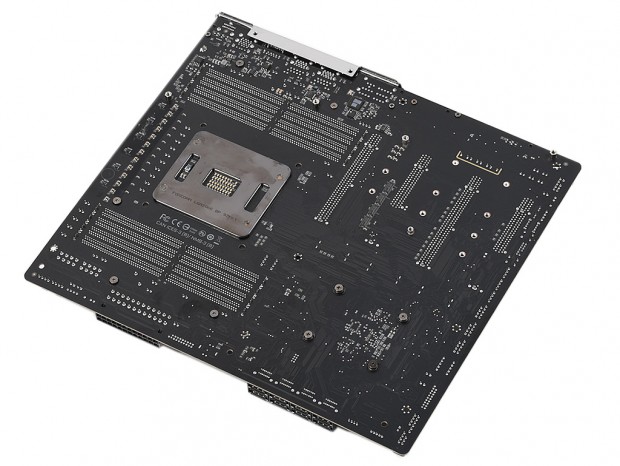

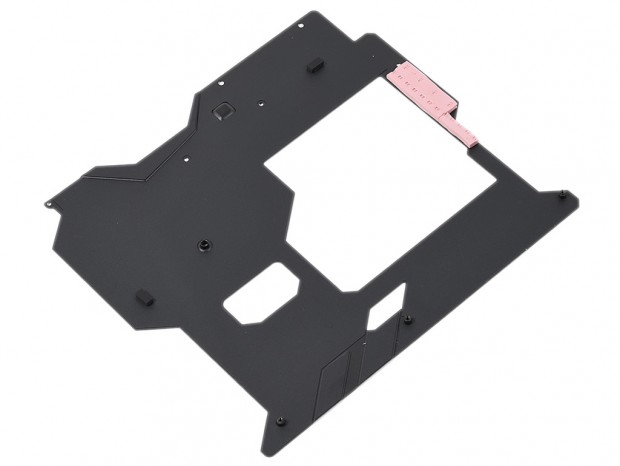

| 基板裏面には、マザーボードの歪み防止やパーツの保護だけでなく、放熱性を高める効果があるという「NanoCarbonコーティング」を施したバックプレートを実装 |
