エルミタ的速攻撮って出しレビュー Vol.814
2019.12.27 更新
文：松野 将太/撮影：松枝 清顕
続いてVGAクーラーを取り外し、基板側をチェックしていこう。電源回路は8＋2フェーズで、MSIのトレードマークである、ドラゴンのロゴが刻印されたチョークコイルを基板上に配置。VGAクーラーやバックプレートのほか、電源回路部分には専用のアルミプレートが装着されており、安定した冷却を助けている。
|
| VGAクーラーを取り外した基板正面。ハイエンドGPUではあるが、実装はシンプルに見える |
|
| TU104のGPUコアを搭載。表面のグリスは長期間の冷却性能を保証する「プレミアムサーマルコンパウンドX」 |
|
ビデオメモリはGPUコア付近にコの字型に配置されている。メモリは容量1GB、転送速度14GbpsのMicron Technology製GDDR6「MT61K256M32JE-14」（D9WCW） |
|
|

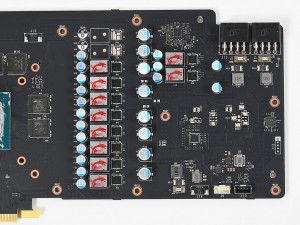

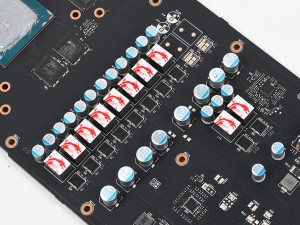

| 冷却用のアルミプレートを取り外した電源回路部分。8＋2フェーズで、上部に2フェーズ分の空きパターンがある | |
|
|

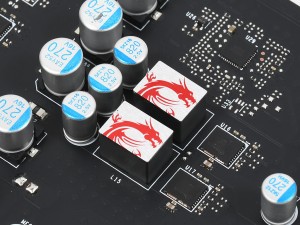

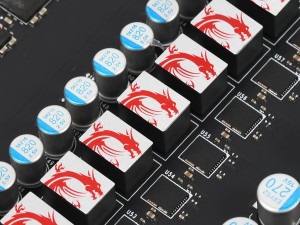

| MSIのトレードマークであるドラゴンの刻印が施されたチョークコイル（メーカー不明） | |
|
|

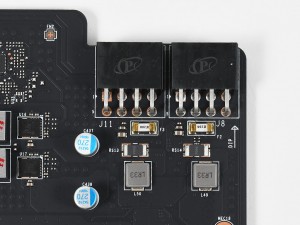

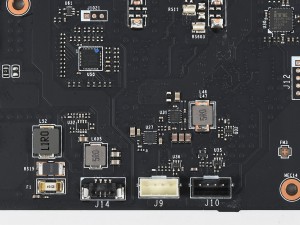

| GPU補助電源コネクタの下にはヒューズを実装 | ファン制御用のリボンコネクタなどはまとめて配置している |
|

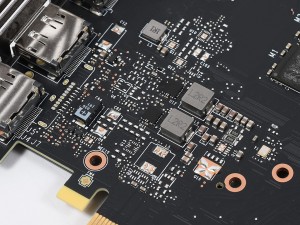

出力インターフェイス付近にメモリ用の2フェーズ電源回路を搭載 |

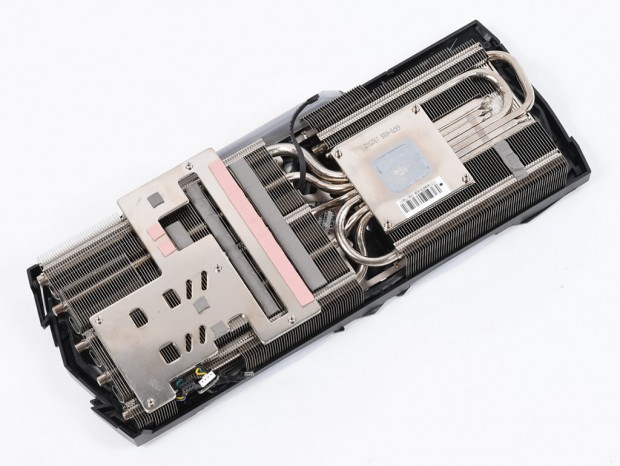

MSI独自VGAクーラー「TRI-FROZR」は、2つのアルミニウムヒートシンクを6本のヒートパイプで連結。3連ファンにより高い冷却能力を発揮する。ここでは取り外した「TRI-FROZR」をじっくり観察してみたい。
|

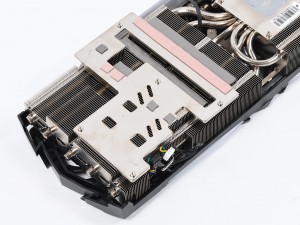

| 電源回路を補助するメタルプレートは、オリジナル3連ファンクーラー「TRI-FROZR」に装着 |
|
|

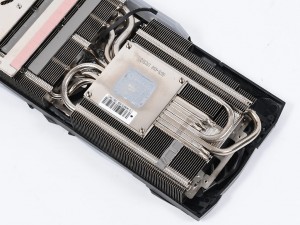

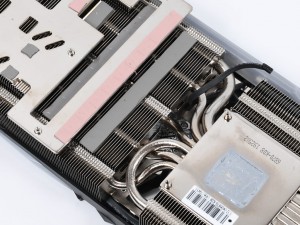

| 受熱ベース部分に接続されているヒートパイプは計6本 | チョークコイルやコンデンサの上部にサーマルパッドを配置し、メタルプレートで放熱する |
|
|

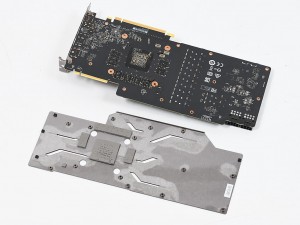

| ヒートシンクに直接貼られているサーマルパッドも | 基板の背面には、冷却を補助する効果もあるという金属製のバックプレートを搭載 |
|
|

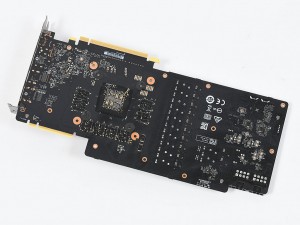

| 基板の背面。こちらも実装密度はそれほど高くない | 金属製バックプレート。GPUダイとメモリ周辺にはサーマルパッドが貼り付けられていた |
|

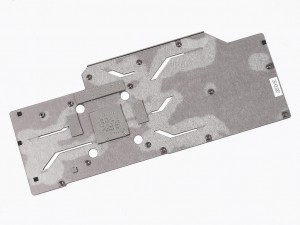

VGAクーラーから取り外したメタルプレート |
