エルミタ的速攻撮って出しレビュー Vol.815
2019.12.29 更新
文：松野 将太/撮影：松枝 清顕
続いてグラフィックスカードを分解し、基板側をチェックしていこう。VGAクーラーは背面のネジを外すだけで、簡単に取り外しが可能。その後基板側のネジを外すことで、バックプレートを取り外すことができる。
|

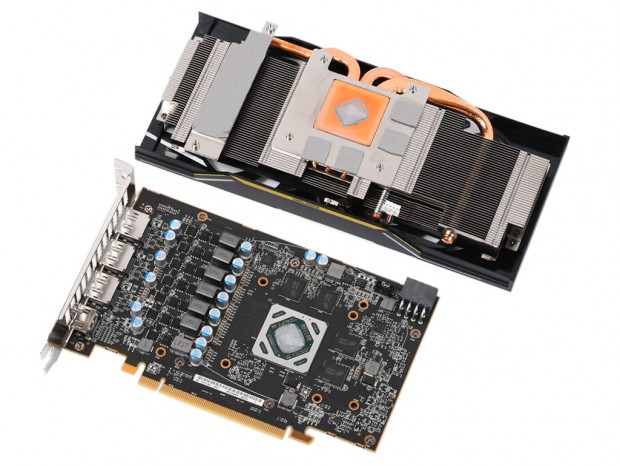

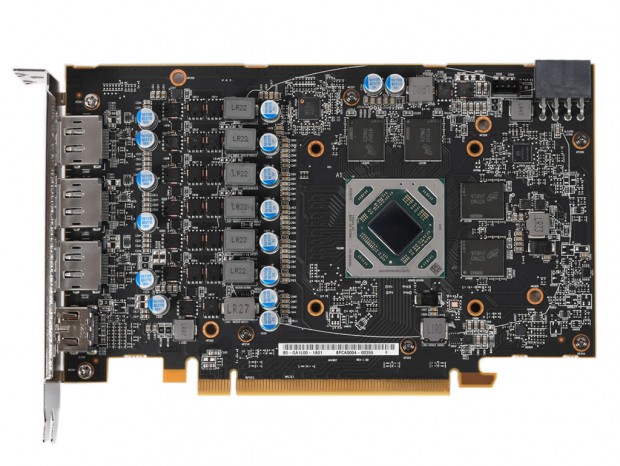

| 「Radeon RX 5500 XT Challenger D 8G OC」の基板と取り外したVGAクーラー |
|
|
|

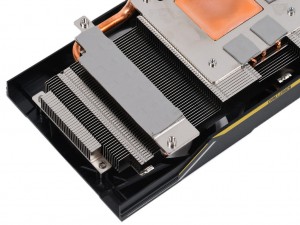

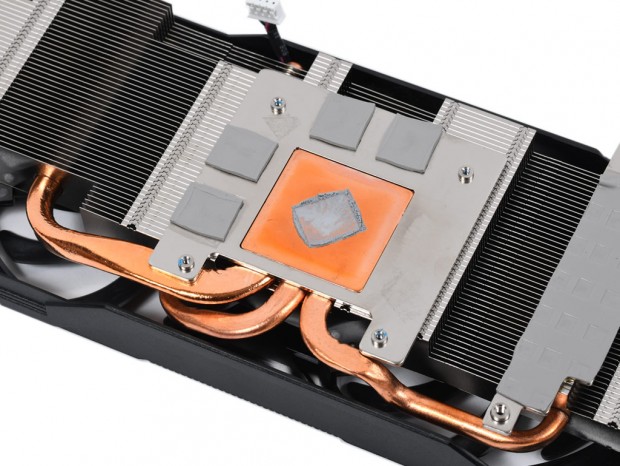

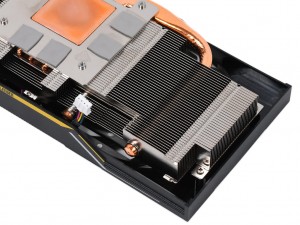

| 受熱ベース部分とヒートシンクを接続するヒートパイプは計3本。ベース部分にはグリスが塗布されている | |
|
|

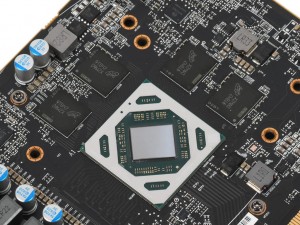

ビデオメモリはMicron Technology製のGDDR6「MT61K512M32KPA-14:B」。1枚あたりの容量は2GB（16Gbit）で、計8GBを実現している |
|

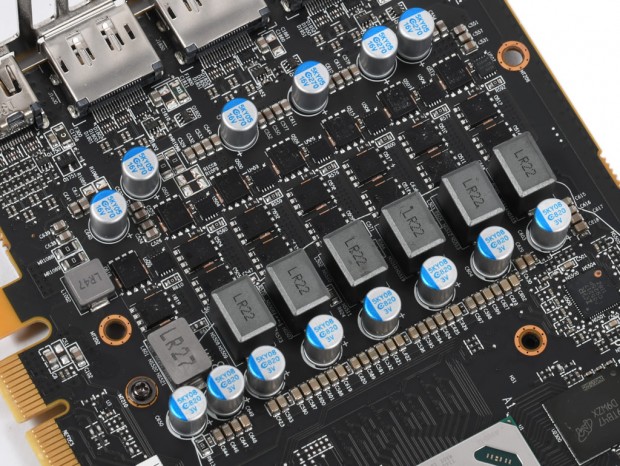

| 6フェーズの電源回路はGPUダイの左側面に1列で配置 |
|
|

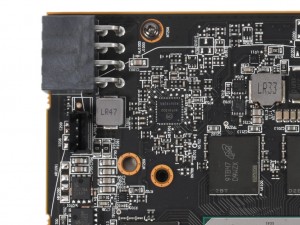

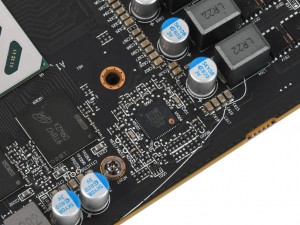

| VGAクーラー接続用の4Pin端子は補助電源コネクタの横 | PWMコントローラーはVRM部の「IR35217」ほか、「NCP81022」なども確認できた |
|
| 基板の表側からネジ止めされているため、バックプレートはクーラーを取り外した後でなければ外せない仕組みとなっている |
