Realtek「ALC1220」ベースの高音質オーディオ回路

「B460M Pro4」には、ハイエンド向けモデルでお馴染み、Realtekの高級オーディオチップ「ALC1220」ベースのオーディオ回路が搭載されている。回路は絶縁シールドを用いた独立基板として実装されているほか、左右オーディオチャネル用に個別のレイヤーを配してクロストークを防ぐ、低ノイズ志向の設計。コンデンサにはELNA製のオーディオコンデンサを採用、コンポーネントにもこだわった。また、7.1chのバーチャルサラウンドなど、「Nahimic Audio」を利用したサウンドチューニングも楽しめる

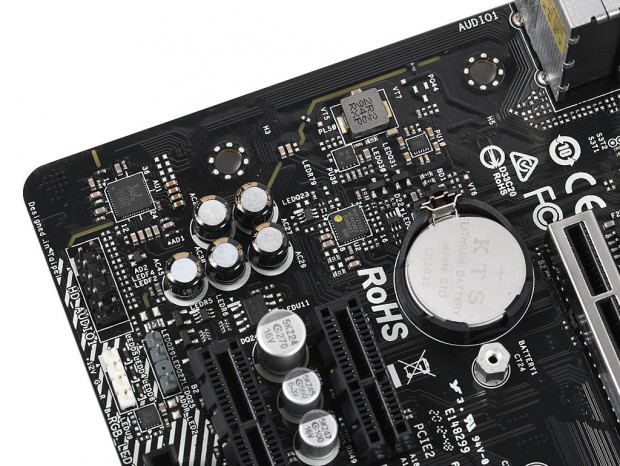

基板レベルで分離され、ノイズ対策が万全に施されたオーディオ回路

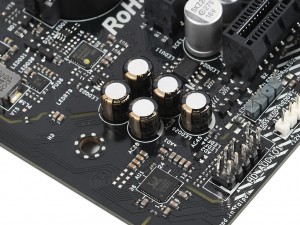

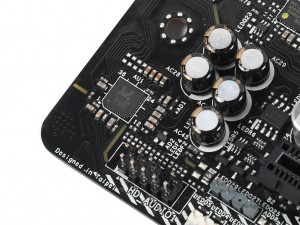

オーディオチップはS/N比120dBの「ALC1220」を搭載。ELNAの音響用コンデンサを組み合わせている

画面出力は3系統。クラス相応の構成を備えたバックパネル

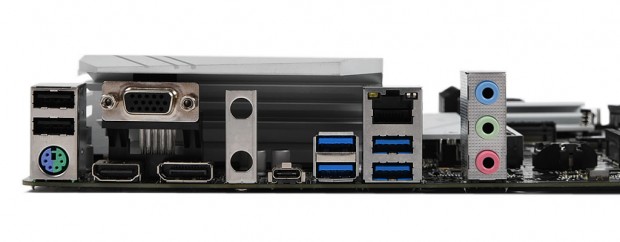

バックパネルインターフェイスの構成は、USBポートがUSB3.2 Gen.1 Type-A×4、USB3.2 Gen.1 Type-C×1、USB2.0×2の合計7基。さらにIntelチップのギガビットLANを備え、画面出力はDisplayPort×1、HDMI×1、D-Sub×1の3系統を備える。上位グレードで採用モデルが増えている一体型I/Oパネルは、コスト志向のため見送られたようだ。

エントリー向けとしては、十分な構成が揃っている印象のバックパネルインターフェイス。中央の縦に並んだホールは、Wi-Fiモジュールを組み込んだ場合に使用するアンテナブラケットだ

基板上のチップやコネクタ各種をチェック

最後に画像セッションの締めくくりとして、基板上に実装された各種チップやコネクタをチェックしていこう。

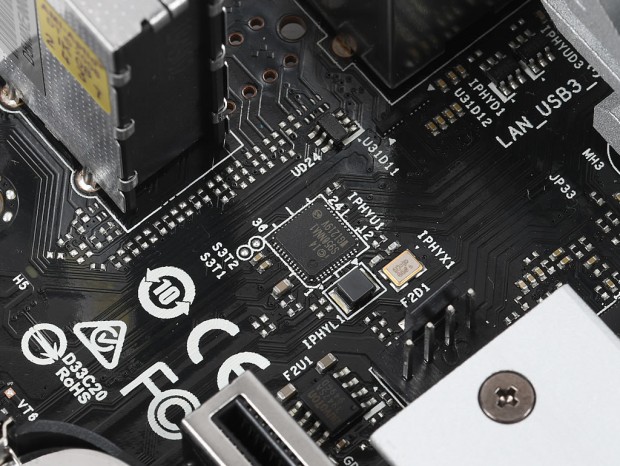

IntelのギガビットLANコントローラ「I219V」

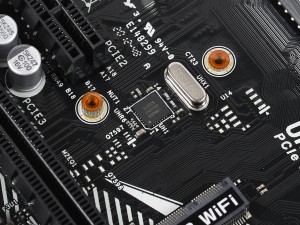

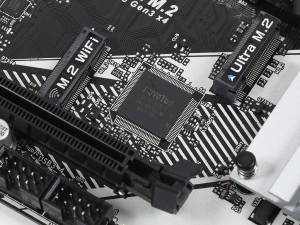

NuvoTonのSuper I/Oコントローラ「NCT6798D」	GenesysLogic製のアナログIC「GL852G」

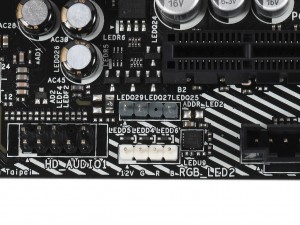

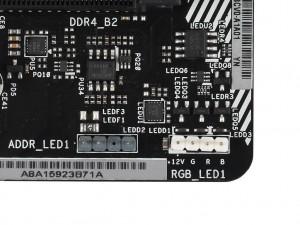

5VのARGB LEDピンヘッダと12VのRGB LEDピンヘッダ。メモリスロット付近と拡張スロット付近の2ヶ所に実装されている

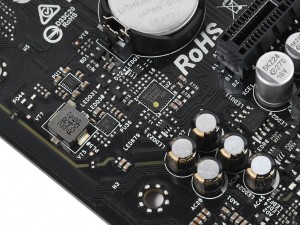

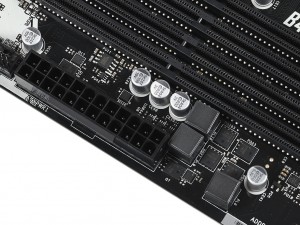

LED同期を制御するNuvoton「NUC121ZC2」	メモリ用回路は2フェーズ構成。こちらも電源周り同様の高品質コンポーネントが採用されている

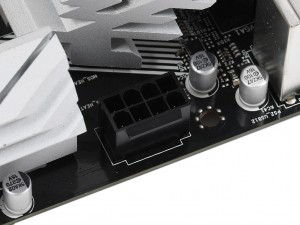

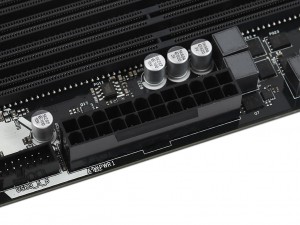

ATX 24pinと8pin電源コネクタ
