ファン・LEDコネクタのレイアウトをチェック

続いて実際にPCを組み立てる際の使い勝手を左右する、ファンコネクタやLEDコネクタのレイアウトをチェックしていこう。

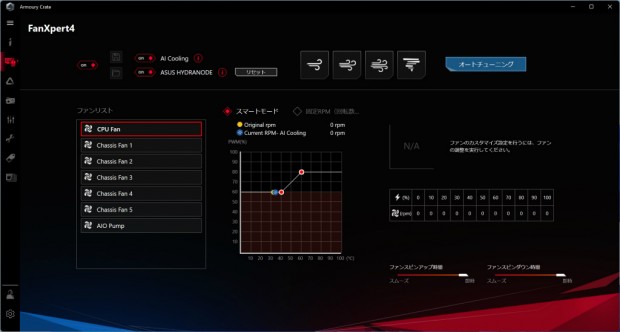

各ファンコネクタの回転数や制御モードは「Armoury Crate」の「FanXpert4」で制御することができる

CPUクーラー向けのファンコネクタ「CPU_FAN」「CPU_OPT」はいずれも基板上部に実装

その他にケースファン用のコネクタが5つ、ポンプユニット用のコネクタが1つ搭載されていた

ファン用4pinコネクタは、CPUクーラー用（CPU_FAN、CPU_OPT）が2基、ケースファン用（CHA_FAN1P～5）が5基、ポンプユニット用（AIO_PUMP）が1基の計8基搭載する。制御方法は標準で「AIO_PUMP」が「フルスピード」、それ以外は「Q-Fan Control」に設定されているが、いずれも「FanXpert4」を使い、細かく制御することができる。またファンコネクタの位置も「CPU_FAN」「CPU_OPT」「AIO_PUMP」はいずれもCPUソケット周辺に、それ以外は基板中央右、下、左とバランス良く配置されている。

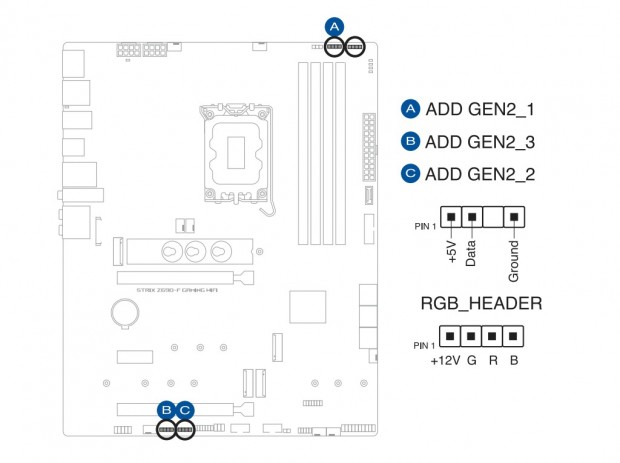

LED用のピンヘッダは5V/3pinx3、12V/4pinx1の計4基搭載。最近では12V/4pinのRGBデバイスは少なくなっているため、特に困ることはないだろう

LEDのコネクタは、基板右上に5V/3pinと12V/4pinを、基板左下に5V/3pinx2の計4基を搭載するスタンダードな構成。いずれも「AURA Sync」による制御に対応し、マザーボードや対応デバイスと統一したイルミネーションが可能だ。

基板上のコネクタやチップ各種をまとめてチェック

画像セッションのラストは基板上に実装されている、各種コネクタやチップ類をまとめてチェックしていこう。

メイン電源コネクタはATX24pin	フロントパネルのUSB3.2 Gen.2×2 Type-CコネクタとUSB3.2 Gen.1 Type-Aコネクタ

USB2.0用のピンヘッダも2基搭載	UEFI BIOS ROMはMXIC「MX25L25673G」

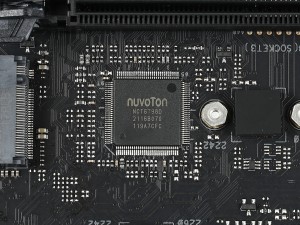

I/OコントローラNuvoton「NCT6798D」	「BIOS FlashBack」用のコントローラチップ

イルミネーション機能「AURA Sync」の制御チップ	SATA3.0（6Gbps）コントローラASMedia「ASM1061」
