Northのケーブルマネジメント機構

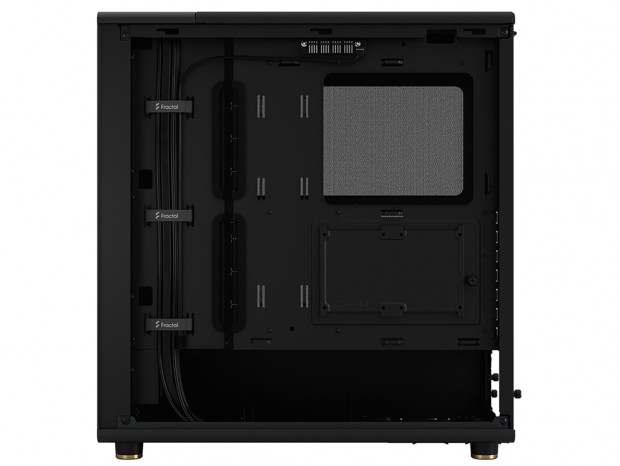

ケーブルマネジメント機構には定評のFractal。Northも例外ではなく、右サイドパネルを開くと周到なそれにまつわる仕掛けが要所に確認できる。ここでは必要箇所に抜かりなく用意されたケーブルマネジメント機構をご紹介しよう。

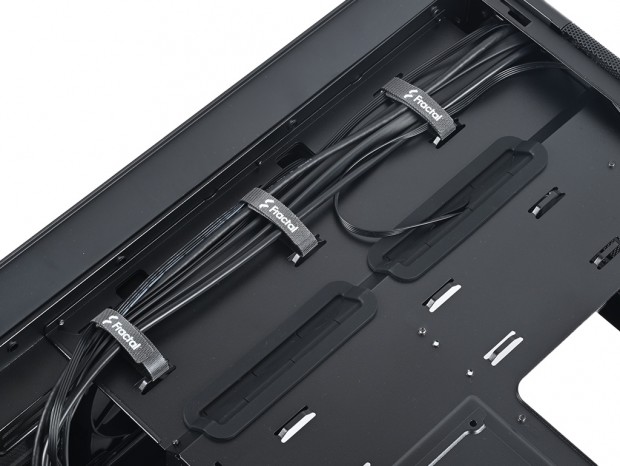

フロントトップのスイッチ&アクセスポート類から伸びるケーブルが、配線のお手本のように整列した状態で出荷される

マザーボード右側面に沿うようにレイアウトされた、グロメット付きスルーホール。この段差から前方までは公称30mmの裏配線スペースが確保できている

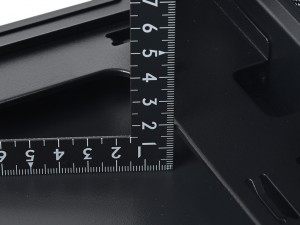

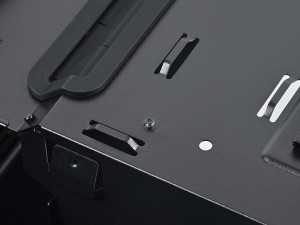

CPUクーラー真裏の裏配線スペースは公称19mm。実測でもおおよそ数値通り	結束バンド等を掛けるフックも要所に用意

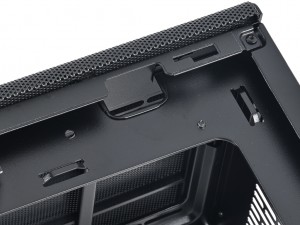

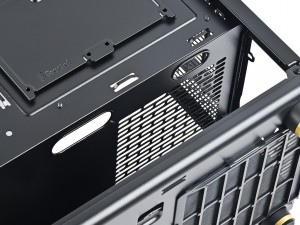

ATX補助電源ケーブルや増設したラジエーター搭載ファンケーブルに向くスルーホール	ボトムカバー付け根のスルーホールは、ピンヘッダへのアクセスに最も近い箇所

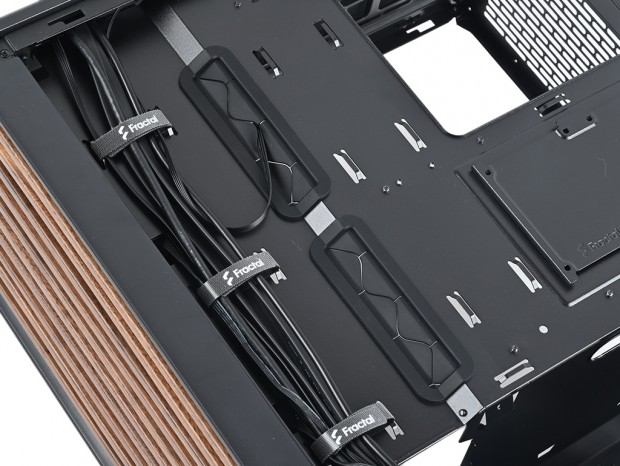

Fractalロゴ入り面ファスナーは計3本。主要ケーブルはここを行き来する

Fractal Design「North」の付属品総点検

組み込みセッションを目前に、Northの付属品を総点検しておこう。組み込みに必要なネジ類は小型のアクセサリBOX(幅約115mm、奥行き約100mm、厚さ約25mm)に収納。大型のアクセサリBOX(幅約160mm、長さ約355mm、厚さ約35mm)にはサイドファン用ブラケットが収められている。

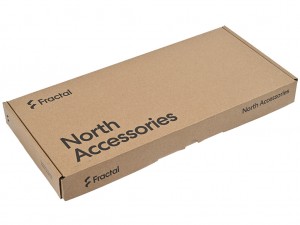

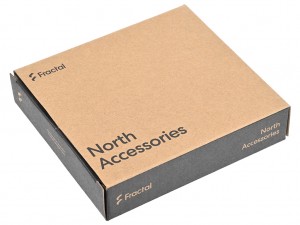

「ファンブラケット」と固定用ハンドスクリューが収納された大型のアクセサリBOX(左)と、組み込み必要なネジ類が詰め込まれた小型のアクセサリBOX(右)

ネジ類は種類毎に個包装されており、これをひとまとめに袋詰めされている。内容を確認するとネジは計4種類で、3.5” Drive Screwを除けば、一般的に流通している自作PCに馴染みのあるネジばかりだ。なおマニュアルは定評の冊子スタイルで、豊富な図説により自作経験の浅いユーザーでも容易に理解できるだろう。マニュアルはデータ化されており、製品サイトからPDFがダウンロード可能。購入前の構成パーツ選定にも役立つ資料として、ぜひ目を通して欲しい。

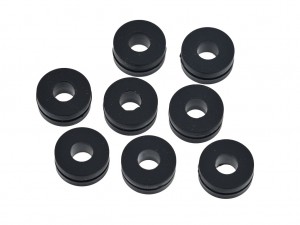

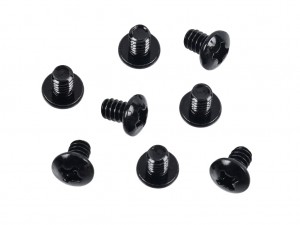

Mounting Screw (6-32) x8	Hard Drive Damper x8

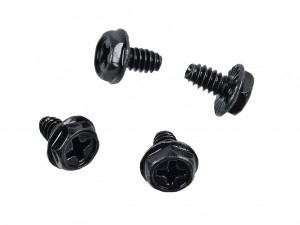

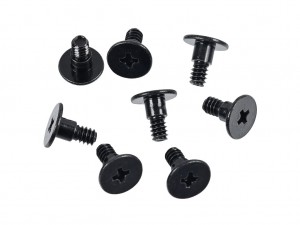

3.5” Drive Screw x8	Power Supply Screw x4

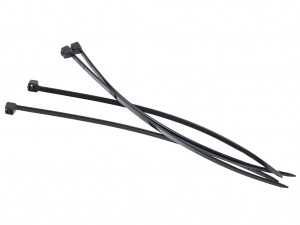

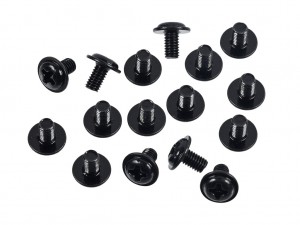

Cable Tie x4	Mounting Screw (M3) x16

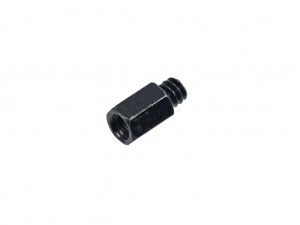

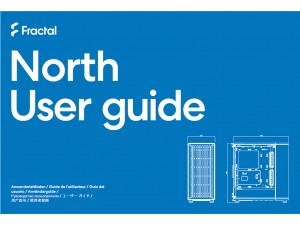

Motherboard Standoff x1	マニュアル
