PCI Express 5.0(x4)接続の「Blazing M.2」搭載

「Blazing M.2」×1、「Hyper M.2」×3の計4基のM.2スロットを搭載し、その内3スロットに専用ヒートシンクを実装している

ストレージインターフェイスは、帯域幅128GbpsのPCI Express 5.0(x4)接続に対応する「Blazing M.2」に加え、PCI Express 4.0(x4)接続の「Hyper M.2」×3とSATA 3.0×4を搭載する。また「Blazing M.2」には積層型のフィンを備える「XXL M.2ヒートシンク」を、下段の「Hyper M.2」×2にも「M.2ヒートシンク」を標準装備するなど、M.2 SSDの冷却対策も万全だ。さらに強烈に発熱するPCI Express 5.0(x4)接続のSSDに対応するため、別売りのオプションファン付きヒートシンク「Blazing M.2 Gen5 Fan-Heatsink」も用意されている。

上段のM.2 2260/2280スロットはPCI Express 5.0(x4)接続に対応する「Blazing M.2」

中段のM.2 2260/2280と、下段のM.2 2230/2242/2260/2280、M.2 2260/2280はいずれもPCI Express 4.0(x4)接続の「Hyper M.2」

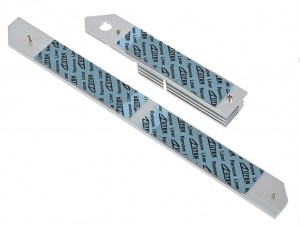

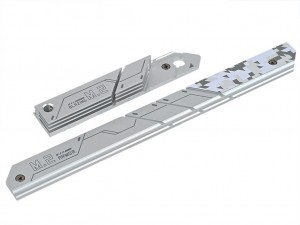

M.2 SSD用のヒートシンクは2つ付属。いずれもネジは固定防止ネジで、下段のM.2スロットは長いヒートシンクで2スロットをまとめて冷却する仕組み

4ポートのSATA 3.0は水平設置で、マザーボードとチップセットヒートシンク間に配置されている

強化スチールスロット仕様のPCI Express 5.0(x16)搭載

AMD X670Eチップセットを採用している「X670E Steel Legend」では、グラフィックスカード向けのPCI Express(x16)スロットも最新世代のPCI Express 5.0に対応する。さらに信号損失の少ない「表面実装技術」や、腐食に強く、安定した信号伝達ができる「15μゴールドコンタクト」、メタルシールドで補強された「強化スチールスロット」を採用する。

ハイエンドモデルと違い、PCI Express 5.0のレーン分割には非対応。とは言え、最近ではコンシューマ向けでマルチグラフィックスを構築する必要はほぼ無いことから大きな問題にはならないだろう

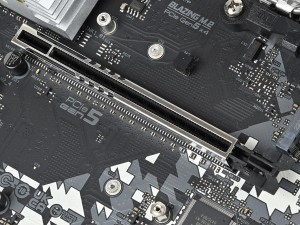

PCI Express 5.0(x16)スロットは、周囲をメタルシールドで補強した「強化スチールスロット」を採用	PCI Express 3.0(x1)はオープンスロット。バックアップ電池ソケットがあるため、制限はあるものの(x1)よりコネクタサイズの大きいカードも接続できる

Realtek ALC1220搭載の高品質オーディオ回路

「X670E Steel Legend」のオーディオチップは、S/N比120dBAの高性能なRealtek「ALC1220」で、ニチコン製音響グレードコンデンサやメイン基板からは独立した設計にすることでデジタルノイズを抑えたクリアなサウンドを楽しめる。

またサウンドユーティリティ「Nahimic Audio」に対応するのも特徴。2chスピーカーやヘッドセットでもサラウンドサウンド再生が可能になる他、ゲームプレイ時の音の方向を知らせる「サウンドトラッカー」機能を利用でき、ゲーミングPCとしても十分な機能を備えている。

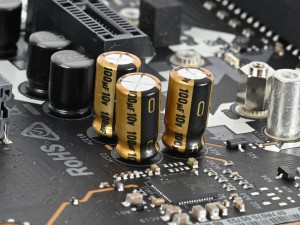

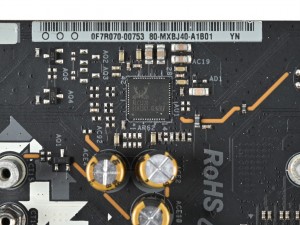

Realtek「ALC1220」やニチコン製音響グレードコンデンサを採用するなど、ゲーミング向けと言われても納得の充実したオーディオ回路

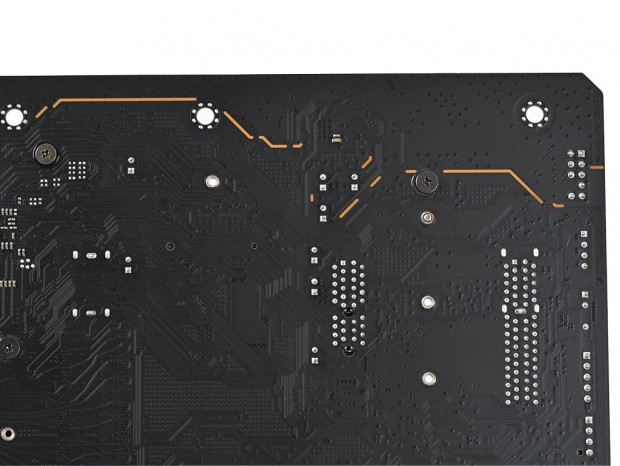

メイン基板から独立した設計にすることで、デジタルノイズの混入を抑えている

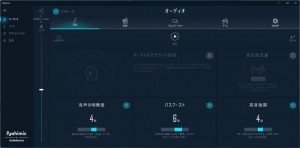

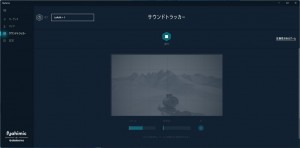

サラウンドサウンドや「サウンドトラッカー」機能を備えた「Nahimic Audio」にも対応する

計12ポートのUSBと3系統のネットワークを搭載

3系統のネットワークと、計12ポートのUSBを備えるなど拡張性も良好なリアインターフェイス

リアインターフェイスは2.5ギガビットLAN、ギガビットLAN、Wi-Fi 6Eの3系統のネットワークに加え、USB 3.2 Gen 2×2 Type-C×1、USB 3.2 Gen 2 Type-A×1、USB 3.2 Gen 1 Type-A×6、USB 2.0×4の計12ポートのUSBを搭載するなどかなり充実している。また「BIOS Flashback Button」と専用USBポートも用意され、USBメモリと電源さえあれば簡単にBIOSを最新バージョンにアップグレードできる。

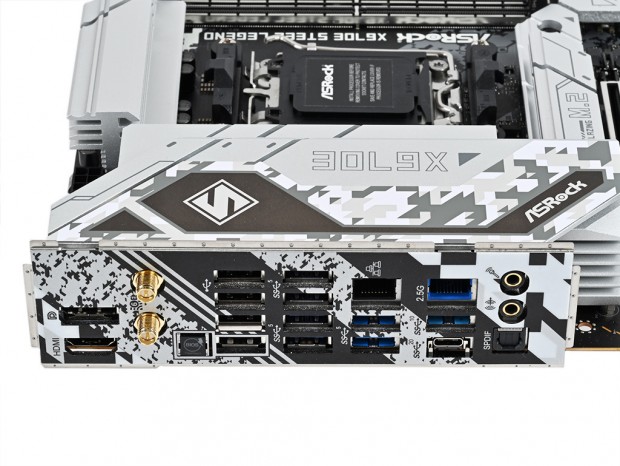

リアインターフェイスカバーと一体になったデジタル迷彩柄のI/Oパネル「フレキシブルIOシールド」を搭載

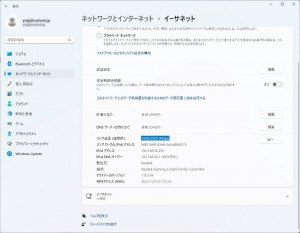

Dragon RTL8125BGなら最高2,500Mbpsの高速データ転送が可能

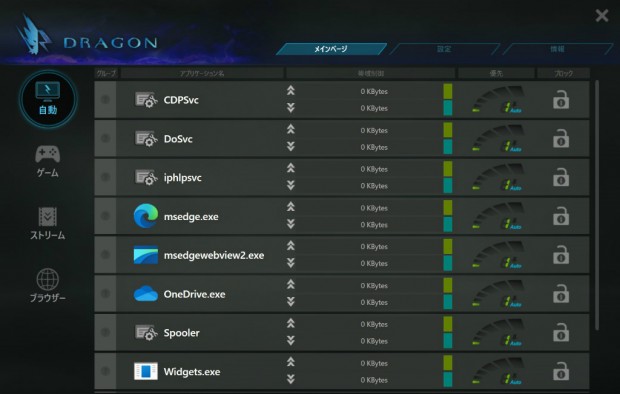

「Dragon 2.5G LAN ソフトウェア」を使えば、アプリケーションやパケットごとに優先度の設定が可能。またプリセットも用意されているので初心者でも簡単に設定できる

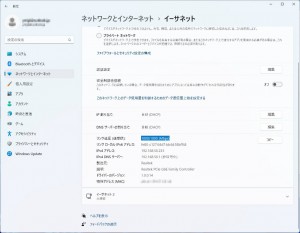

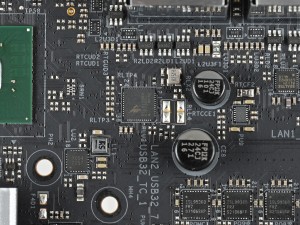

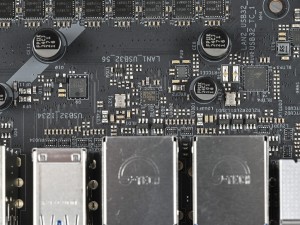

このクラスの製品では珍しく2系統の有線LANを搭載。チップはRealtek RTL8111でギガビットLANまでの対応になる

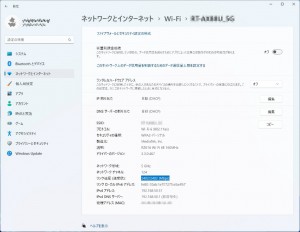

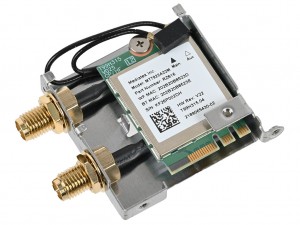

ワイヤレス接続でも最高2,402Mbpsの高速通信が可能。実測でもギガビットLAN並のスピードが期待できる

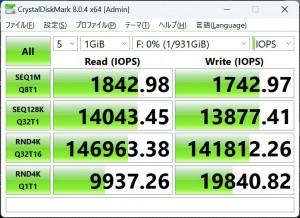

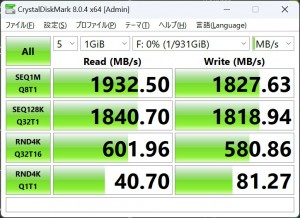

USB 3.2 Gen 2×2 Type-Cポートが用意されているのも嬉しいポイント。対応デバイスならPCI Express 3.0(x2)接続のNVMe M.2 SSDを超えるパフォーマンスが期待できる
