「GeForce RTX 4070 GAMING X SLIM WHITE 12G」を分解して眺める

次に「GeForce RTX 4070 GAMING X SLIM WHITE 12G」を”三枚おろし”にしてVGAクーラーと基板をみていこう。なお分解はMSIの許諾を得ておこなっている。個人で分解した場合は、メーカー保証期間が残っている場合でも、保証対象外になる点は覚えておこう。

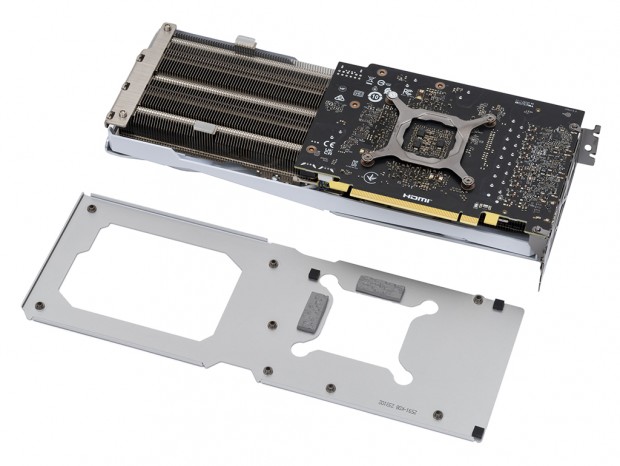

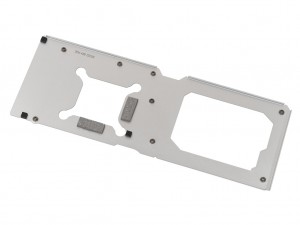

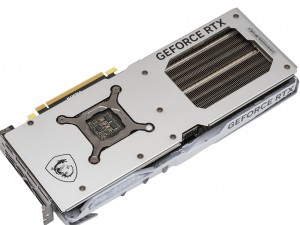

バックプレートは、ヒートシンクと基板の固定を兼ねた8本のネジを外すことで取り外しが可能。基板裏面と接触する箇所には熱伝導シートが装着されていた

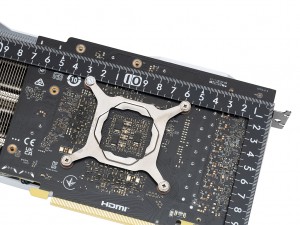

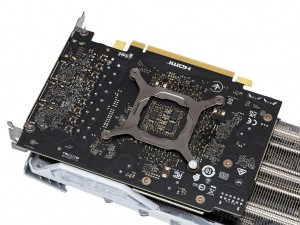

基板長は実測で約170mmと短い	固定プレートの4つのネジを外すことでVGAクーラーから基板の取り外しが可能になる

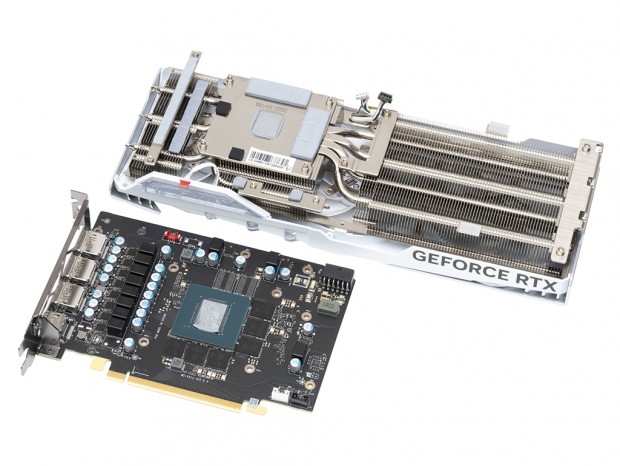

分解完了。基板には2つのファンケーブルとLEDケーブルが接続されていた

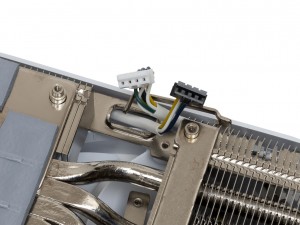

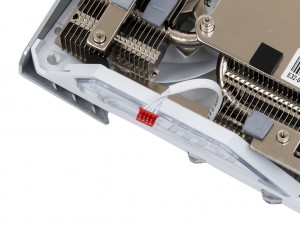

VGAクーラーから基板を外す前に取り外せるFAN1、FAN2のファンケーブル	VGAクーラー側面のLEDイルミネーションの制御用ケーブル

3ブロック構造の大型ヒートシンクを搭載

冷却の要となるヒートシンクには、GPUとメモリからの熱を伝えるニッケルメッキを施した銅製ベースプレートや、プレートとの接触面積を増やす正方形デザインのヒートパイプの「Core Pipe」、波状にカットされたヒートシンク、V字型のカットが入ったフィンでエアフローの効率を高める「Air Antegrade フィン」などを組み合わせて構成されている。

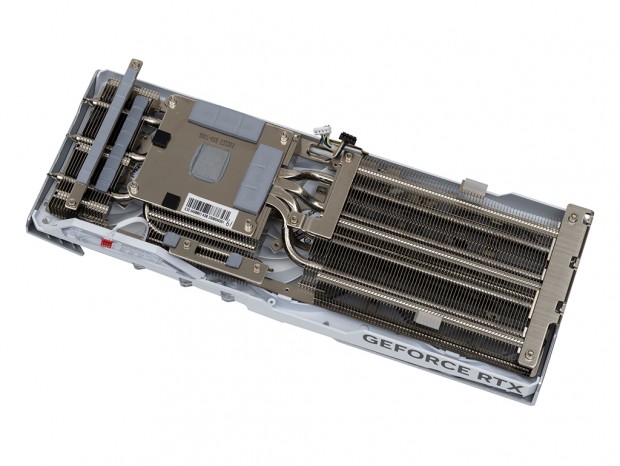

ヒートシンクは3ブロック構造

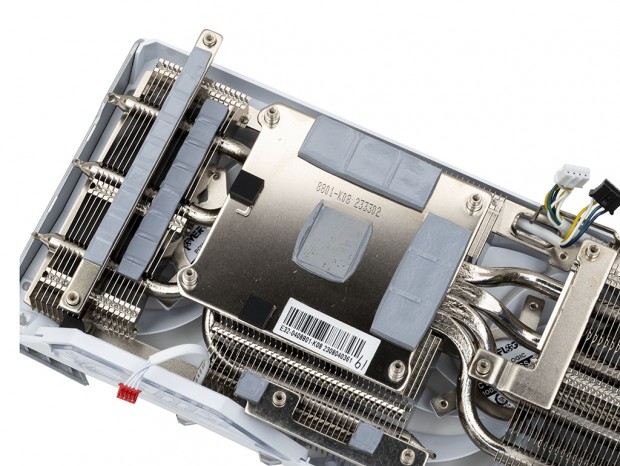

GPUとメモリの熱は、ニッケルメッキ処理済みの大型銅製ベースプレートからヒートシンクに伝導。ヒートパイプは出力端子側に3本、後部には4本のヒートパイプが通る。なお電源回路は出力端子側に実装される

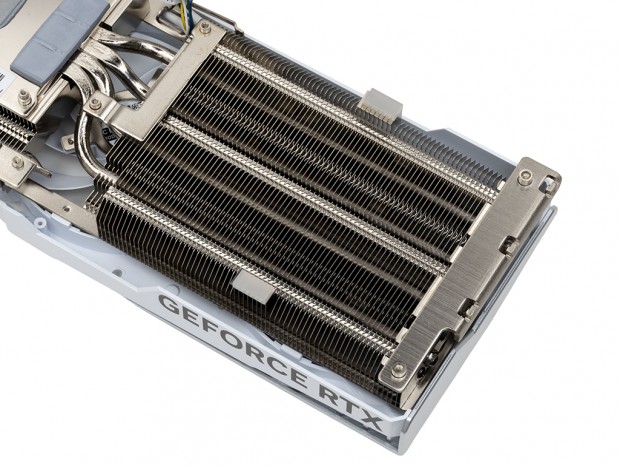

GPUから後方に位置する大型ヒートシンクは4本のヒートパイプが貫通し、放熱フィンへ熱を拡散する仕組み

コンパクトな基板をチェック

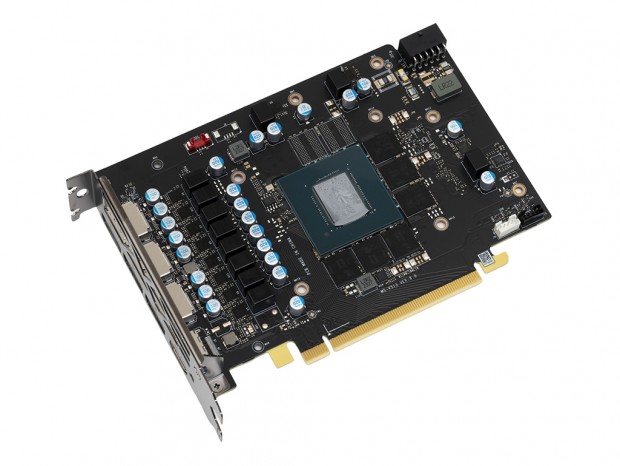

フォトセッションの最後は、取り外したMSIオリジナル基板をみていこう。電源回路にはハイサイドMOSFET、ローサイドMOSFET、ドライバICを1チップにまとめたDrMOSを採用し、9＋2フェーズを搭載している。

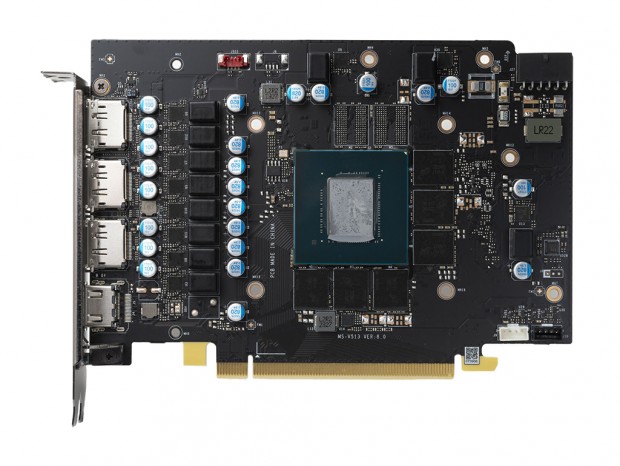

カード長は実測で約170mm

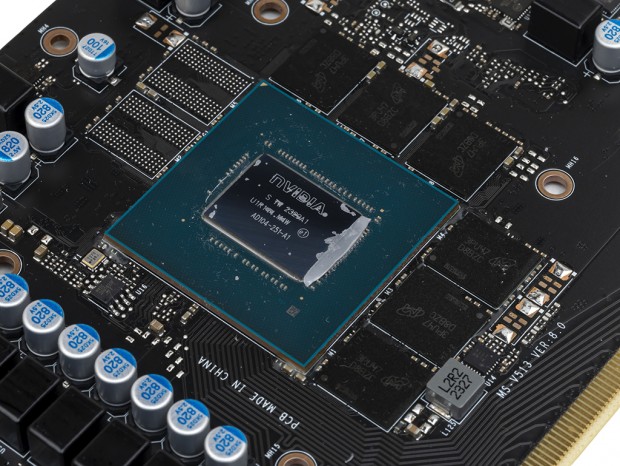

GPUコア「AD104-251-A1」の刻印を確認。周辺には6枚のメモリチップ(Micron製GDDR6X 2GB「D8BZC」)が実装されていた

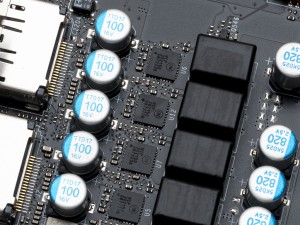

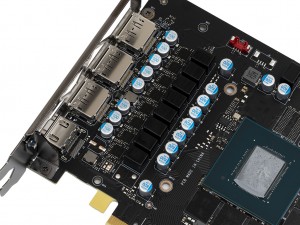

GPUコアの左側に8フェーズを実装。OnSemi製DrMOS「NCP302150」を確認

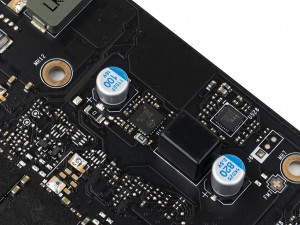

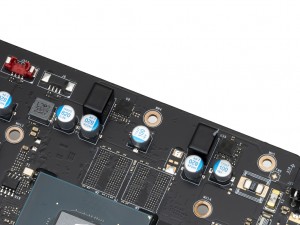

基板上部に2フェーズ、基板後部に1フェーズを実装する

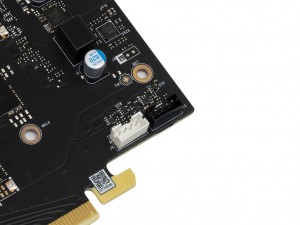

基板上部にある赤色のコネクタはLED制御用	基板右下に実装された2つのコネクタはファン制御用
