強化ガラス製と通気孔付きスチール製サイドパネル

エアフロー重視の性格が強いNX416Lは、魅せる要素も兼ね備えている。それを最も感じさせる装備が左側面の強化ガラス製サイドパネルだ。出荷時は両面に保護シートが貼り付けられた強化ガラスは、ほぼ無色透明。構成パーツが常時露出され、イルミネーションの発光をダイレクトに楽しむ事ができる。

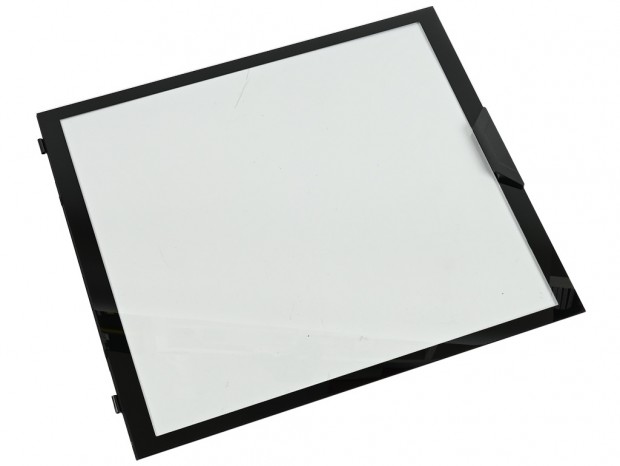

左サイドパネルの外形寸法は実測で幅約420mm、高さ約365mm。ベゼル部は上下約14mm、左右約22mmだった

開閉はスイングドア式を採用。後方に蝶番を設け、ハンドル付き前方裏面にはマグネットが装着されている。なお左サイドパネルを全開に近い状態まで開き、そのまま上方向に持ち上げれば取り外しができる。メンテナンス性も良好だ。

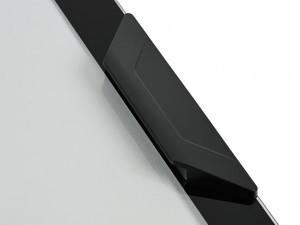

前方中央に装着されているハンドル。固定はマグネット式だけに、組み込み後の輸送時は養生テープ等で固定しよう

右サイドパネルはスチール製で、前方縦列にはハニカム状の通気孔が設けられている。シャーシへの固定はオーソドックスなハンドスクリュータイプで、パネル裏面の通気孔部分にはマグネット固定式のダストフィルターが装備されていた。

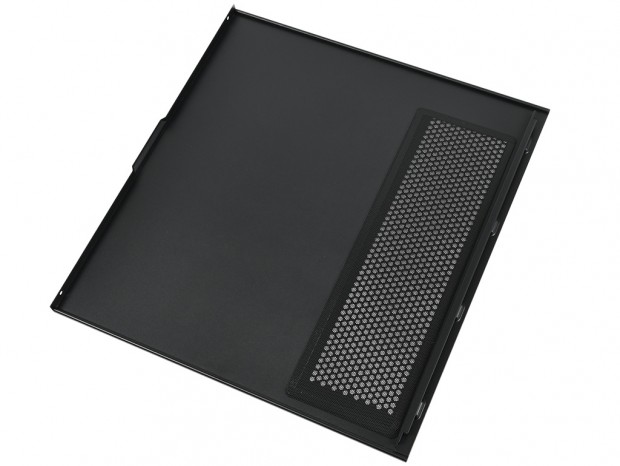

パネル自体の外形寸法は実測で幅約420mm、高さ約450mm。通気孔部分は幅約95mm、高さ約355mm、ダストフィルターは幅約125mm、高さ約385mmだった。

リアパネルのレイアウト

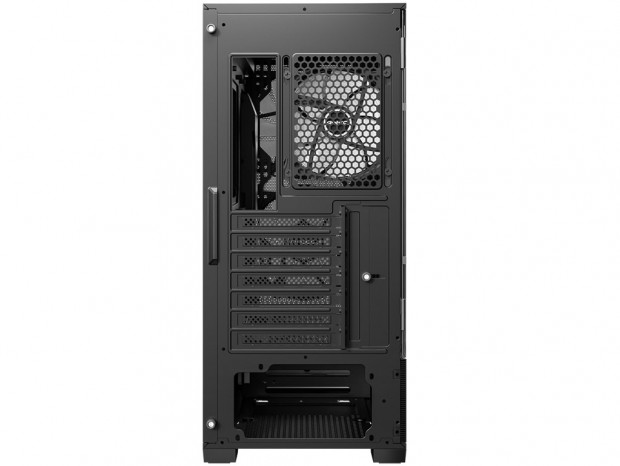

本体の背面に回り、NX416Lのリアパネルを見る。まず上段右手にはハニカム状の通気孔と標準装備のリアファン、左手の開口部はマザーボードのバックパネル用。中段は拡張スロット金具があり、最下段の最も大きなカット部には電源ユニットがマウントされる。

ミドルタワーPCケースのベーシックなレイアウトにモデル特有の特徴は見られないが、両サイドパネルは右側のみ背面からのネジ留め。上部はラジエーターのマウントに対応すべく、スペースが確保されている様子が見て取れる。

ボトムパネルデザイン

本体を横倒しにした状態から、ボトムパネルの様子をチェックしておこう。まず後方の電源ユニットマウントスペースに該当するエリアには、通気孔をカバーするダストフィルターを装備。約148mm四方のフィルターは8つのツメにより固定され、最もシンプルな方法でメンテナンス性が確保されている。

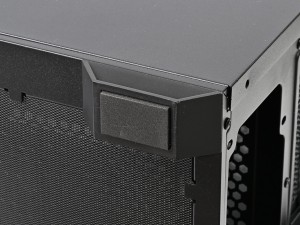

また四隅にはプラスチック製の台座があり、設置面には幅約23mm、長さ約36mmの滑り止めゴムを装着。振動を吸収する役目も果たしてくれるだろう。

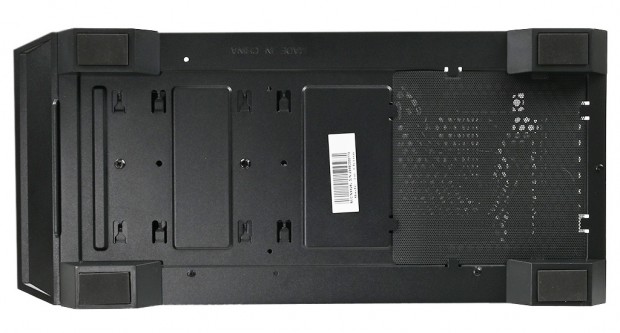

普段目に付かない部分だけに、実用的な装備が集中したボトムパネル

台座の高さは実測で約20mm。設置面との間に空間を設けることで、ボトムマウントの電源ユニットに、外気をスムーズに取り込む事ができる
