PCIe 5.0対応M.2スロットを含むストレージ構成を確認

ストレージの目玉であるM.2スロットは、PCI Express 5.0(x4)対応M.2スロット×1とPCI Express 4.0(x4)対応M.2スロット×2の合計3基構成。チップセットの性能向上により、前世代では使用できなかったPCI Express 5.0対応SSDが搭載可能になったことは、分かりやすい強化ポイントと言える。

なお合計3基のM.2スロットには、すべて専用ヒートシンクを標準装備。その冷却性能については、後ほどテストセッションにて検証してみよう。

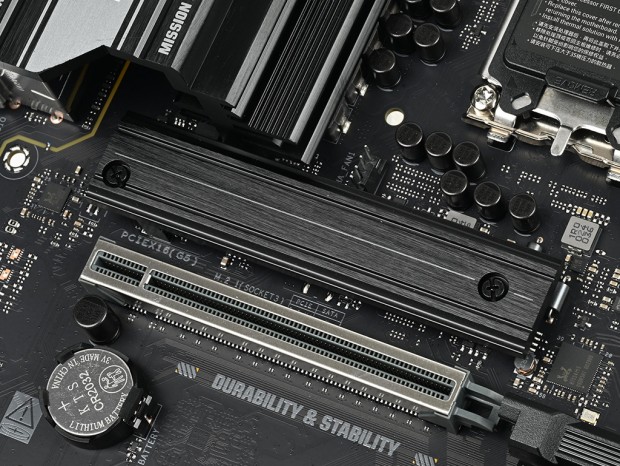

PCI Express 5.0(x4)に対応する「M.2_1」スロットのヒートシンクは、だいぶスリムなタイプが装着されている

「M.2_1」スロットはフォームファクタM.2 2280までサポートしている

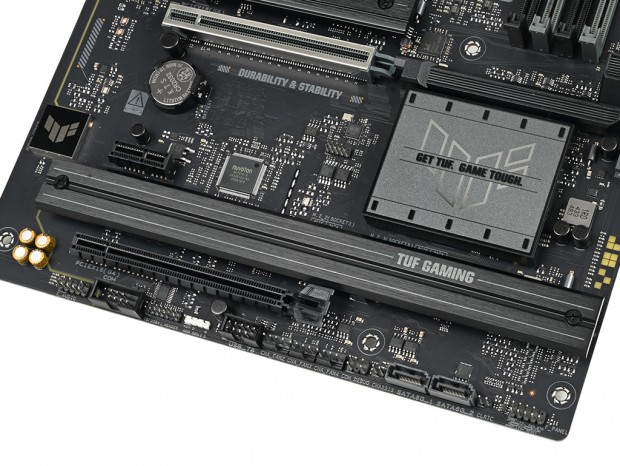

PCI Express 4.0(x4)対応スロットは横並びで実装されており、ヒートシンクはそれらを横一線にカバーする幅広タイプだ

いずれもチップセット接続のスロットで、左側の「M.2_2」スロットはM.2 22110、右側の「M.2_3」スロットはM.2 2280までサポートしている

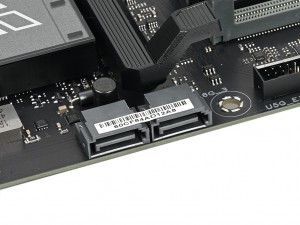

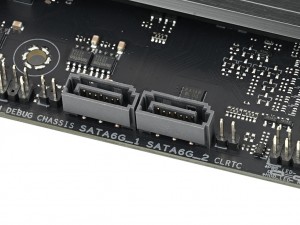

PCケースの裏配線スペースへのスリット位置に合わせて搭載されていると思われるSATA 3.0(6Gbps)ポート。合計4基を備え、2基ずつ実装方向が変えられている

クイックリリース機構やメタルシールドを備えた拡張スロット

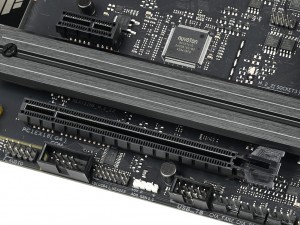

拡張スロットは合計3基。最上段のグラフィックスカード用スロットのみ表面実装されている

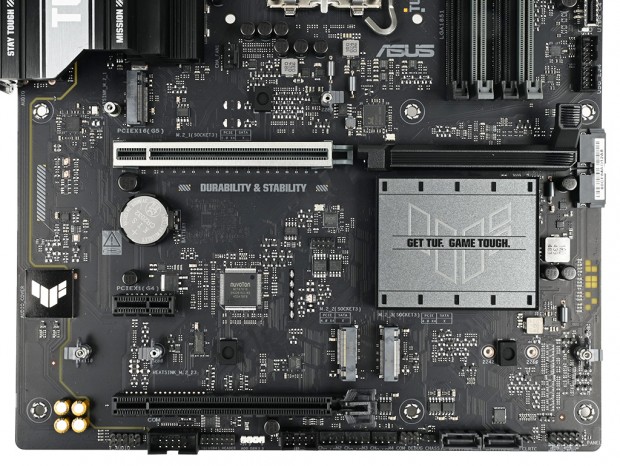

「TUF GAMING B860-PLUS WIFI」の拡張スロットは、CPU直結のPCI Express 5.0(x16)×1と、チップセット接続のPCI Express 4.0(x4/x16形状)×1およびPCI Express 4.0(x1)×1という3基構成だ。

また、PCI Express 5.0対応のグラフィックスカード用スロットは重量級カードに耐えるようにメタルシールドで保護された「SafeSlot」仕様。さらにワンプッシュでカードを脱着できるクイックリリース機構の「PCIe Slot Q-Release」も装備している。

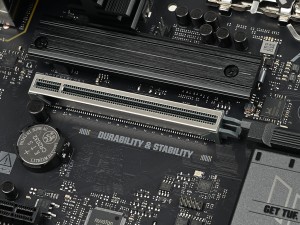

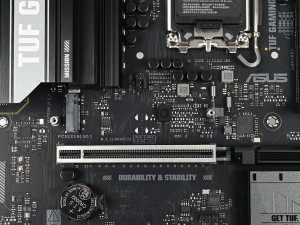

PCI Express 5.0(x16)に対応するグラフィックスカード用スロット。重量級カードを接続しても破断しない「SafeSlot」仕様になっている	グラフィックスカードを容易に脱着できる、プッシュ式のクイックリリース機構「PCIe Slot Q-Release」

最下段に備えるPCI Express 4.0スロット。x4動作に対応するため、10ギガビットLANカードなども接続できる

独自コーデックや音響コンデンサを備えたオーディオ回路

Realtekとの連携により設計されたという、独自のオーディオコーデックを採用。コンデンサにはAPAQ製のオーディオグレード品がチョイスされているほか、回路全体がメイン回路から分離された独立設計になっている。S/N比98dBのステレオライン出力を備えるなど、総じてノイズへの強い耐性が特徴だ。

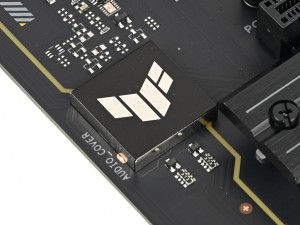

Realtekによるカスタム仕様の独自オーディオコーデックを採用。TUF Gamingロゴのシールドで保護されている	回路に実装されていた、オーディオグレードのAPAQ製コンデンサ

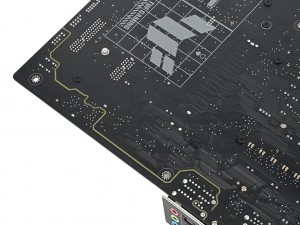

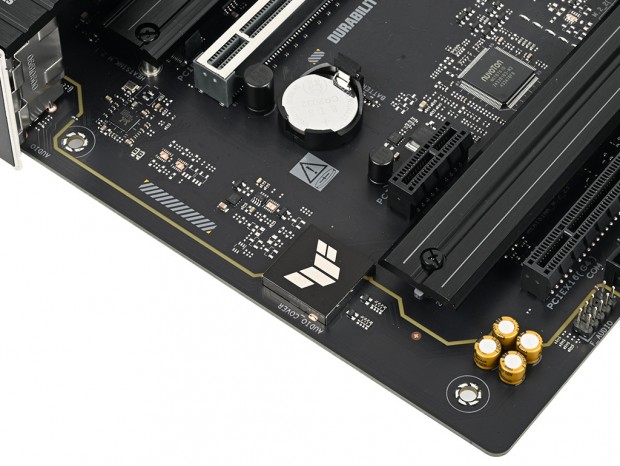

オーディオ回路全体がその他のメイン回路から独立した、分離構造になっていることが分かる
