エルミタ的速攻撮って出しレビュー Vol.1502

着実な進化を遂げた屈指の人気シリーズマザーボード最新作、ASUS「TUF GAMING B860-PLUS WIFI」検証

ポート数が前世代から増加、ネットワークも強化されたバックパネル

一体型I/Oパネルを採用するほか、パネルは特殊なTVSダイオードにより業界標準を大きく上回る静電気放電保護性能を備えているという

実際にPCを使用する上での使い勝手を左右する、バックパネルインターフェイスも前世代からの強化ポイントの一つだ。まずUSBは、USB Type-C 20Gbpsポート×1、USB Type-A 10Gbpsポートx2、USB Type-A 5Gbpsポート×3、USB 2.0×2の8基を搭載。最大20Gbps転送のポートを備えるほか、前世代を上回る十分な数の周辺機器を接続できるポート数が用意されている。

そしてネットワークは、2.5ギガビット有線LAN×1に加えてWi-Fi 7に対応。Wi-Fiアンテナもワンプッシュ装着の便利機構「Q-Antenna」が導入され、アンテナ脱着が容易になっているところにも注目だ。

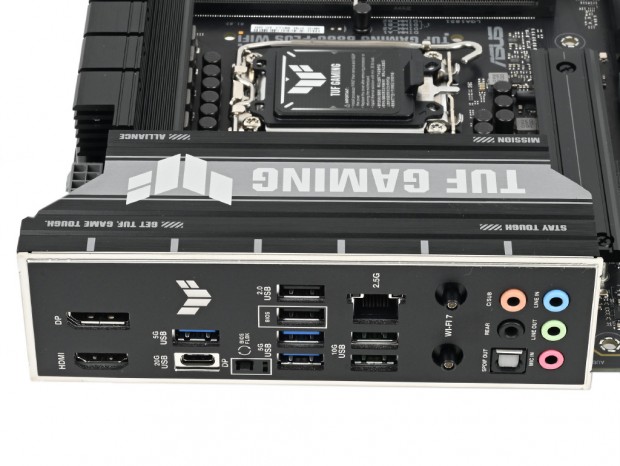

2系統の画面出力や十分な数のUSBポート、2.5ギガビットLANポート、Wi-Fiアンテナ、オーディオ端子を搭載。CPUレスでBIOSアップできるBIOS FlashBackもバックパネルから利用できる

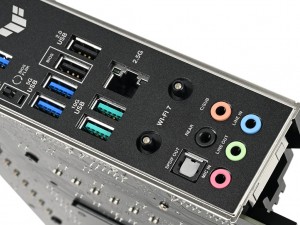

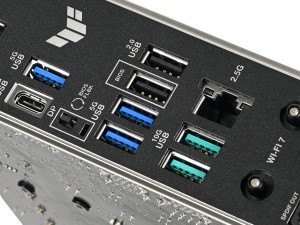

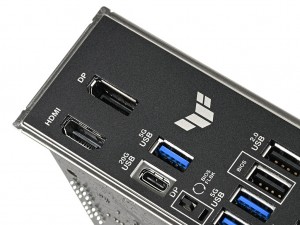

画面出力はDisplayPortとHDMIポートを搭載	USBはUSB Type-C 20Gbpsポートなど、合計8基が搭載されている

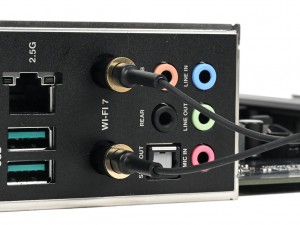

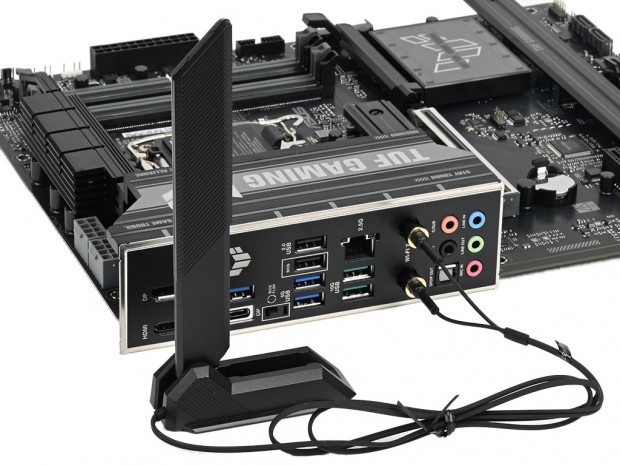

ワイヤレスネットワークはWi-Fi 7に対応。そのアンテナにはワンプッシュ装着の「Q-Antenna」が採用されている

ファンコネクタ・RGBピンヘッダのレイアウト

PCを組み上げる際に探すことになる、ファンコネクタやLEDピンヘッダの位置も確認しておこう。

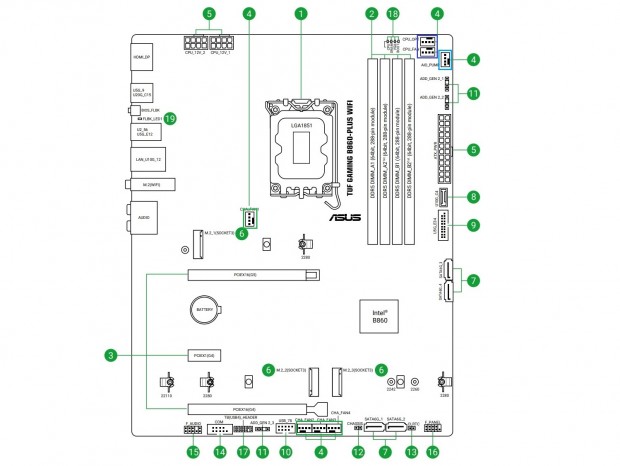

CPU_FAN：青、AIO_PUMP：水色、CHA_FAN：緑

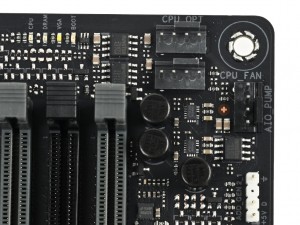

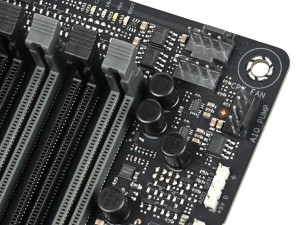

まずファンコネクタの配置から見ていくと、マザーボード右上のエリアに3基が集合。その内2つはCPUクーラー用のファンコネクタ「CPU_FAN」と「CPU_OPT」で、デュアルファンタイプのCPUクーラーでも分岐ケーブル不要で配線できる。その隣に実装されているのは、オールインワン型水冷ユニットのポンプ用コネクタを接続するための「AIO_PUMP」。他のファンコネクタと異なり、デフォルトでフルスピード動作する設定になっている。

また、ケースファン用にはCPUソケット付近に「CHA_FAN1」を実装。ここは配置的にリアファンの接続に使用することになりそうだ。そしてボード下部には「CHA_FAN2」～「CHA_FAN4」の3基があり、裏配線スペースを通じて配線することになりそうだ。

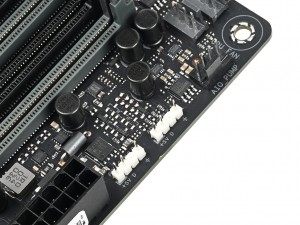

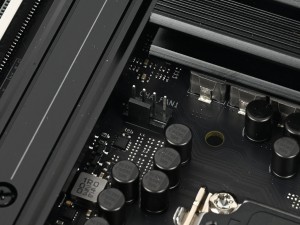

空冷CPUクーラー、オールインワン型水冷ユニットで使用するコネクタは、ボード右上に集約されている	ケースファン用「CHA_FAN1」は、VRMヒートシンクとM.2ヒートシンクに囲まれたエリアにある

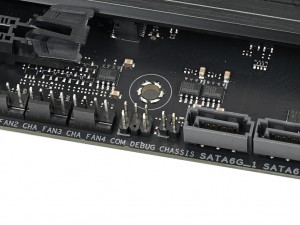

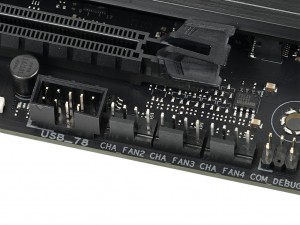

「CHA_FAN2」～「CHA_FAN4」は、裏配線スペースへのホールが配置されていることも多いボード下部に実装されている

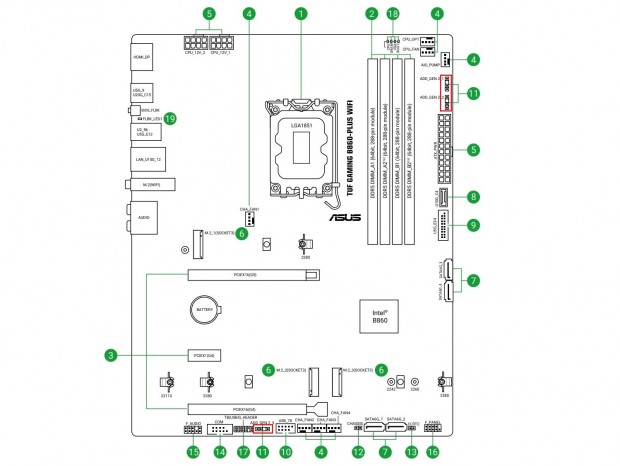

ARGB LEDヘッダ：赤

LEDピンヘッダは、すべて5V/3pin仕様のARGB LEDヘッダのみで構成されている。搭載位置は2ヶ所に分かれており、CPUファンコネクタに近いボード右上に「ADD_GEN 2_1」と「ADD_GEN 2_2」を実装。CPUクーラーのARGBファンに加え、フロントやトップに取り付けられた（オールインワン型水冷ユニット用を含む）ARGBファンの接続に使われそうだ。

そしてマザーボード下部に備える「ADD_GEN 2_3」は、配置的に裏配線スペースに搭載されることも多いLEDハブの接続に向いている。


マザーボード右上に「ADD_GEN 2_1」「ADD_GEN 2_2」の2基、ボード下部に「ADD_GEN 2_3」の合計3基が実装されている

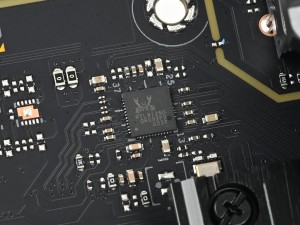

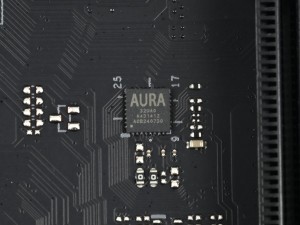

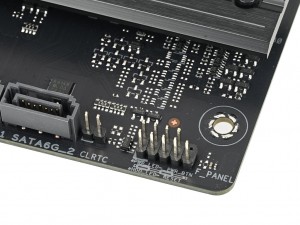

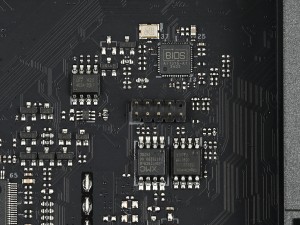

基板上の気になる機能やコネクタ、搭載チップをチェック

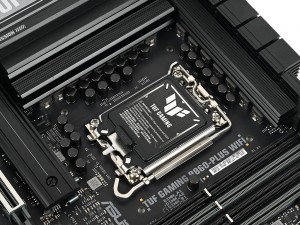

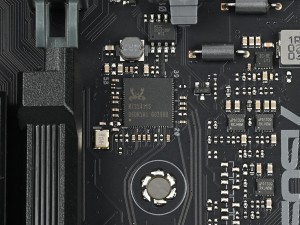

CPUクーラー用ファンコネクタのすぐ隣には、異常が検出された際に点灯する「Q-LED」を実装。不具合やトラブルの切り分けに役立ってくれる	CPUソケットのレバーには、跳ね上がった場合にヒートシンクを傷つけないためのカバーが取り付けられている

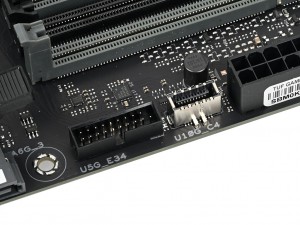

Thunderbolt互換のUSB4用ヘッダと、その隣に実装されていたCOMポートヘッダ	フロントポート用のUSB 3.1 Gen 1ヘッダおよびUSB 3.1 Gen 2コネクタ
