「新型Intel Atom D510搭載Mini-ITXマザーBOXD510MO」検証

2010年1月4日池西樹

　2009年12月21日に発表されたIntelの新型プロセッサ「Atom」は、Atom N450（以下：N450）、Atom D410（以下：D410）、Atom D510（以下：D510）の3モデル。最大の特徴はこれまでノースブリッジの機能であったグラフィック機能とメモリコントローラーをCPUに内蔵した点だ。
　搭載されるグラフィック機能は「Graphics Media Accelerator 3150」で、グラフィック機能を統合したIntel製のプロセッサとしては初めての製品になる。

　そこで今回は、新型Atomプラットフォームを採用したMini-ITX規格のIntel製マザーボード「BOXD510MO」が入手できたので、Atom 330（以下：330）を搭載した「D945GCLF2」と同クロックのLGA775のCPUであるCeleron E1200を使い、性能や消費電力の違いについて比較してみようと思う。

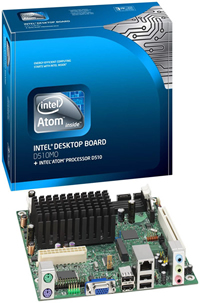

Intel BOXD510MO
	規格：Mini-ITX（170×170mm） Processor：Intel Atom D510 Memory：DDR2 800/667MHz×2（SingleCannel） Support up to 4GB Chipset：Intel NM10 Expres Chipset Audio：Intel HD Audio LAN：10/100/1000 ストレージ：SATA2.0×2 USB：USB2.0×7 スロット：PCI×1、PCI-Express Mini Card×1 製品情報（Intel）

｜まずは新型Atomを知る

■新型Atomの主なスペック

	Atom N450	Atom D410	Atom D510
CPUコア数 (物理コア/論理コア)	1/2	1/2	2/4
L2キャッシュ容量	512KB	512KB	1MB
TDP	7W	10W	13W
動作クロック	1.66GHz	1.66GHz	1.66GHz
対応メモリ	DDR2-667	DDR2-667/800	DDR2-667/800

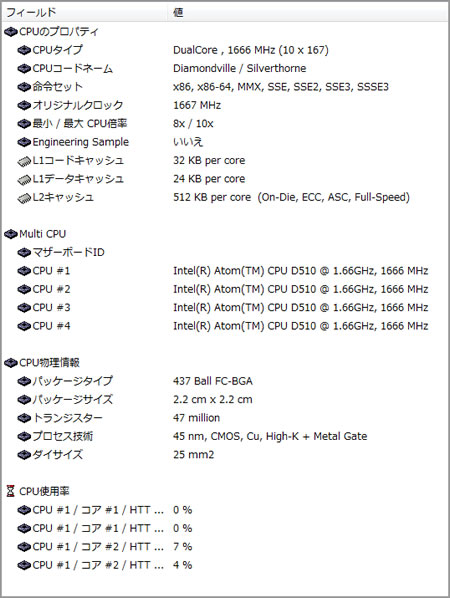

　今回チェックする「Intel BOXD510MO」に搭載されるD510は、新Atomシリーズの低価格デスクトップPC用のデュアルコアCPUで、動作周波数は1.66GHz、1次キャッシュはコード用：32KBとデータ用：24KBの構成で、2次キャッシュはコアごとに512KBを搭載する。

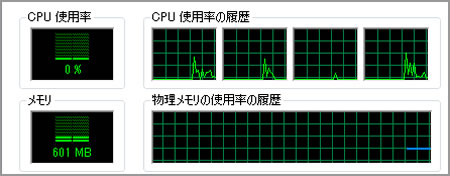

Hyper-Threadingに対応するためOS上ではそれぞれ4コアとして認識される。タスクマネージャー上で4コアとして認識されていることが確認できる

　製造プロセスは既存のAtomと同じ45nmだが、130nmプロセスで製造されていたノースブリッジ（Intel 945GSE/Intel 945GC）の機能を統合している。サウスブリッジに相当するチップセットもICH7から製造プロセス45nmで製造された新型チップ、「Intel NM 10 Express」に変更され、新型Atomプラットフォームでは製造プロセスがすべて45nmになった。では次に「Intel D510MO」を画像でチェックしていきたい。


2チップ構成になったためマザーボード上は全体的にすっきりとした感じを受ける。 CPUの冷却は大型のヒートシンクだけでファンは付属しない	搭載されているmBGAタイプのAtom D510

ブラックに塗装されたアルミ製ヒートシンクサイズは、W50×85×H30mm	「Intel NM 10 Express」はヒートシンクもなくむき出しになっている

メモリはDDR2x2スロットで最大4GBまで搭載可能。デュアルチャネル機能はなし。手前はSATAポート	拡張スロットはPCIとPCI Express Mini Cardスロットを搭載

電源はATX 24ピンのみで最近のマザーボードにしては珍しくATX 12V 4ピンコネクタは不要だ	バックパネルは最小限で、「D945GCLF2」の時にあったパラレル/シリアルインターフェースとSビデオ端子は今回削除された

I/Oコントローラーはお馴染みのWinbond「W83627THG-I」	Audio CodecチップはREALTEK「ALC662」を搭載する
