｜拡張スロットと水冷チューブ用ホール

　次に背面上部をチェックしておこう。ここには拡張スロットと水冷チューブ用ホールが用意されており、いずれも通気孔仕様としたことで、トップ120mmファン2基の吸気孔の役割をも担っている。

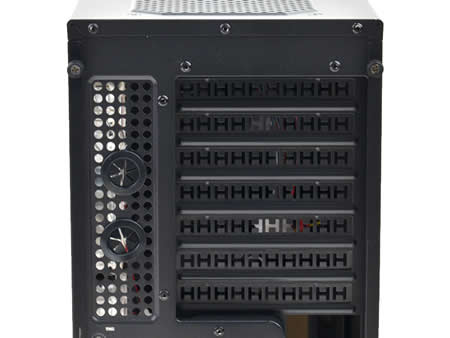

シャーシ上半分の面積を占める拡張スロットと水冷チューブ用ホールエリア。いずれも通気孔仕様で、見るからに風通しは良さそうだ

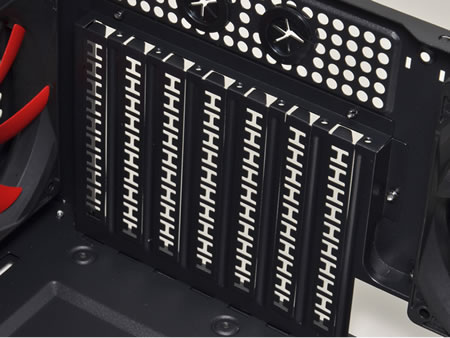

拡張スロット数は全7段。エントリークラスだけあって、シャーシ背面を打ち抜いた“切り込み”タイプを採用。必要箇所だけ切り抜いて使用する事になる



｜曲げとカットは工夫次第。ケーブルマネジメント機構を確認

　ここまで隅々チェックをしていくと、やはり随所にコストダウンが図られている箇所が見受けられるものの、ほぼ支障のない範囲。複雑な機構が無い分、シンプルで作りやすい利点を見過ごしてはいけない。中にはコストを掛けず、曲げ加工や穴を空けるなどの工夫により、使い勝手が劇的に向上する事がある。その象徴的な箇所がケーブルマネジメント機構だ。限りのあるPCケース内部容積だけに、細かい気配りは組み込み時に大いに役立つだろう。

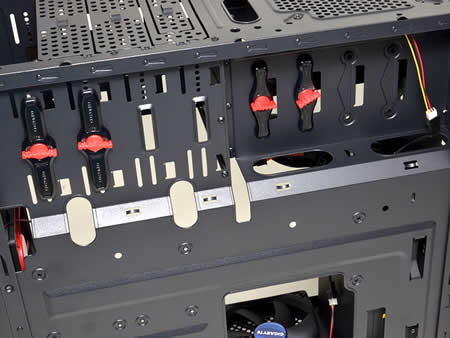

シャーシフロント面のケーブルホール。ここはフロントI/Oや中央部に装備されるLEDのケーブル用
マザーボードトレイとドライブベイ（シャドウベイ）間にあるケーブルホール。大小複数がタテ列に並び、接続するデバイスまで最短距離でケーブルが引き回せるようになっている
マザーボードトレイとドライブベイは段差が付けられている。この差分はそのままケーブルスペースになり、コネクタ類や結束して太くなったケーブルもサイドパネルに干渉しない
3.5インチシャドウベイ横の縦長穴は24pinメインコネクタを通す事ができる。5.25インチベイに比べ幅が狭い3.5インチベイだけに、余ったケーブルをこのスペースに押し込んでおく事ができるワケだ

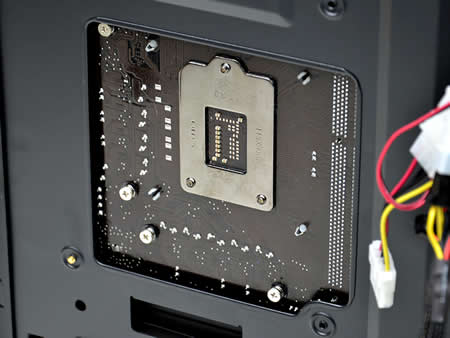

CPUクーラー用メンテナンスホールもここで確認。開口部が広くバックプレートの干渉もない。なお開口部の実測値は縦125mm×横130mm



｜「GZ-LX10HB-900」付属品

　製品チェックセッションの最後に付属品を確認しておこう。シンプルな設計により、付属品も至ってシンプルだ。

同梱品一式が収められた箱。大掛かりなギミックがないだけに、付属品もネジ類がほとんど
M/B securing screw×9pcs
CD securing screw×9pcs
2.5"HDD securing screw×4ｐｃｓ
PCI-E securing screw×2pcs
HDD securing screw×8pcs
PCU securing screw×4pcs
Motherboard Stand Off×9pcs
Motherboard Stand Off×9pcs
マニュアル未記載ながら同梱されていたビープ音用スピーカー
タイラップは10本付属。数は十分だ
こちらもマニュアル未記載ながら、正面右サイドパネル受け部に装着するケンジントンロック用のヒンジ。シャーシ側にネジ固定して使用する
