| 基板下部に用意されたヘッダピン。USB2.0のピンヘッダは3基用意されており、最大6ポートまで増設可能 |
|
| フロントパネル用のピンヘッダはGIBABYTE共通の色分けされたタイプのため非常に分かりやすい |
|
 |
 |
| フロントオーディオ用ピンヘッダ（画像左）とTPMピンヘッダ（画像右）。また、ファンコネクタは画像にある2箇所を含め、都合6箇所が用意されている |
|

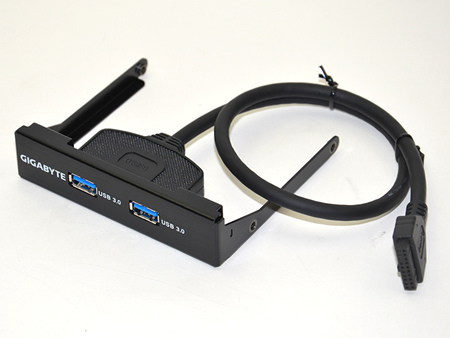

| 最近では採用ケースが増えているフロントUSB3.0用のピンヘッダ |
|
 |
 |
| CPU周りを除くコンデンサは、すべて「アルミ固体コンデンサ」を採用 |
|
| PCI-Express3.0（x16）スロットはすべてラッチ付きコネクタを採用。ツメで固定するタイプに比べて、カードの着脱が容易で折れる心配もない |
|
 |
 |
| 極冷時に結露対策の養生が簡単に行えるよう、CPU周辺は背の低いコンポーネントで固められている |
|
| GIGABYTEおなじみの「DualBIOS」。バックパネルの「BIOSスイッチ」ボタンで起動するROMを変更できる |
|
 |
 |
|
| 電源フェーズ切り替え用のコントローラチップはITE製「IT8275E」 |
|
 |
 |
| PCI-Express3.0対応スイッチチップNXP製「L04083B」 |
|
| オーディオコントローラは7.1チャネルHD Audioに対応したRealtek「ALC898」 |
|
 |
 |
| SATA3.0（6Gbps）コントローラMarvell製「88SE9172」は2基搭載する |
|
| ICS製チップ。おそらくPCI-Express3.0対応のクロックジェネレータと思われる |
|
 |
 |
| USB3.0コントローラはFRESCO LOGIC製「FL1009」。バックパネルとフロントピンヘッダ用として2基搭載している |
|
| メモリスロットA/B用（CPUソケット左側）のPWMコントローラーチップはInternational Rectifire製 |
|
