title

「GA-X79-UD5」の動作検証

 マザーボードの細部を確認をしたところで、ここからは実際に「GA-X79-UD5」を動作させ、そのポテンシャルをチェックしていこう。テストに使用した機材構成は以下の通り。

テスト機材構成
CPU Intel「Core i7-3930K」
(Sandy Bridge-E/3.2GHz/TB時最大3.8GHz/TDP130W)
マザーボード GIGABYTE「GA-X79-UD5」(X79 Express/E-ATX)
メモリ(1) サンマックス・テクノロジーズ
「SMD-16G68HP-16K-Q-BK」
(4GB×4)(PC3-12800/DDR3-1600MHz/CL=11)×2
メモリ(2) サンマックス・テクノロジーズ
「SMD-16G68CP-16KL-Q-BK」
(4GB×4)(PC3-12800/DDR3-1600MHz/CL=11/1.35V)×2セット
メモリ(3) CORSAIR「CMZ32GX3M4X1866C10」(8GB×4)
(PC3-15000/DDR3-1866MHz/CL=10)
CORSAIR「CMZ32GX3M4X1866C10R」(8GB×4)
(PC3-15000/DDR3-1866MHz/CL=10)
グラフィックスカード Radeon HD 6950 2GB
システムHDD Seagate「ST3500418AS」(SATA2 500GB)
電源ユニット CORSAIR「CMPSU-750HX」(750W/80PLUS SILVER)
光学ドライブ PLEXTOR「PX-755A」
OS Windows 7 Ultimate SP1 64bit


8DIMM構成での安定性をチェック

 「GA-X79-UD5」はGIGABYTEの「X79」マザーボードで唯一DIMMスロットを8基装備し、最大64GBまで搭載可能となっている。動画や高解像度画像編集、仮想ソフトウェアといったメモリを大量に消費するアプリケーションを頻繁に利用するユーザーにとって、非常に魅力的な構成といえるだろう。しかし、メモリの搭載数が増えることで当然ながら相性もシビアになる。せっかくの8DIMMスロットも安定動作しなければ、たちまち宝の持ち腐れとなってしまうワケだ。そこで、今回は3種類のメモリ環境を用意して8DIMM動作時の安定性をチェックしてみることにした。


サンマックス・テクノロジーズ
「SMD-16G68HP-16K-Q-BK」


SanMax
サンマックス・テクノロジーズ
SMD-16G68HP-16K-Q-BK
4GB×4枚クアッドチャンネルキット
機材協力:パソコンショップアーク
税込9,990円(12月2日現在)

 はじめに用意したメモリは、サンマックス・テクノロジーズ「SMD-16G68HP-16K-Q-BK」。Hynix製チップを採用した4GB×4枚のクアッドチャネル用キットで、動作クロックはDDR3-1600MHz、動作電圧は1.5Vとなっている。今回はこれを2セット用意。合計32GB構成で動作を確認してみたところ、OSの起動、ベンチマークソフトの動作とも問題なかった。

GIGABYTE
サンマックス・テクノロジーズ
「SMD-16G68HP-16K-Q-BK」
CPU-Z1.59の結果
GIGABYTE

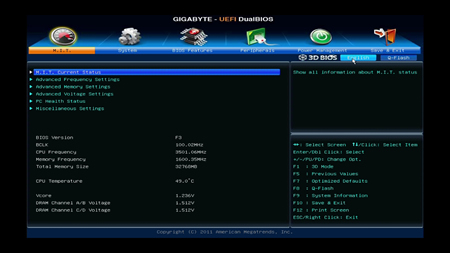

「3D BIOS」上で確認したところ。DDR3-1600MHz動作、メモリ電圧1.5Vで32GB分しっかりと認識していることがわかる


サンマックス・テクノロジーズ
「SMD-16G68CP-16KL-Q-BK」


SanMax
サンマックス・テクノロジーズ
SMD-16G68CP-16KL-Q-BK
4GB×4枚クアッドチャンネルキット
機材協力:パソコンショップアーク
税込11,380円(12月2日現在)

 次に同じくサンマックス・テクノロジーズ製の4GB×4枚のクアッドチャネル用キット「SMD-16G68CP-16KL-Q-BK」を2セット用意した。こちらは、Micron製のメモリチップ採用し、メモリ電圧は1.35V動作にも対応するDDR3L-1600準拠の製品だ。
 今回はBIOSにて1.35Vで設定して動作を確認したところ、こちらも32GB認識でまったく問題なく動作した。

GIGABYTE
CPU-Z1.59の結果。メモリタイミングは「SMD-16G68HP-16K-Q-BK」と同じであることがわかる
GIGABYTE
「SMD-16G68CP-16KL-Q-BK」では手動設定ながら1.35Vで32GB認識している


CORSAIR Memory
「CMZ32GX3M4X1866C10」+「CMZ32GX3M4X1866C10R」


CORSAIR
CORSAIR Memory
CMZ32GX3M4X1866C10
8GB×4枚クアッドチャンネルキット
市場想定売価税込58,800円
(12月2日現在)
CMZ32GX3M4X1866C10R
CORSAIR Memory
CMZ32GX3M4X1866C10R
8GB×4枚クアッドチャンネルキット
市場想定売価税込58,800円
(12月2日現在)

 最後にCORSAIR「XMZ32GX3M4X1866C10」「XMZ32GX3M4X1866C10R」を使用した64GB環境についても確認しておこう。
 黒い大型のヒートスプレッダが特徴的な「XMZ32GX3M4X1866C10」は、8GB×4枚のクアッドチャネル用キット。XMPに対応し、動作クロックは最大DDR3-1866MHz、定格電圧1.5V、メモリタイミングCL=10-11-10-27となっている。「XMZ32GX3M4X1866C10R」は赤色のヒートスプレッダを搭載する以外、基本的なスペックは「XMZ32GX3M4X1866C10R」と同様だ。
 今回は、定格動作での確認ということで、メモリタイミング、電圧ともオートにて動作をチェックしてところ、1600MHz、1.5Vにてしっかりと64GB動作が可能だった。

GIGABYTE
1600MHzの場合、メモリタイミング9-9-9-24で安定動作
GIGABYTE

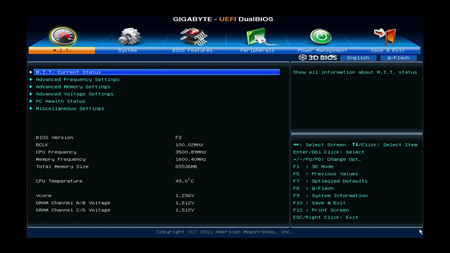

「3D BIOS」上からも1600MHz、1.5Vで64GBしっかりと認識していることが確認できる
