| 「ミリタリークラス3」「スター5」のロゴが大きくあしらわれたパッケージ。サイズは実測値で345×268×85mm |
|
| パッケージ裏面には対応機能の詳細説明が日本語で記載されている |
|
 |
| 豊富なオーバークロック機能を備えるMSI Z77シリーズのハイエンドモデル「Z77A-GD65」 |
|
 |
 |
| LGA1155ソケット。ソケットカバーはMSIおなじみの外付けタイプで、CPUを装着すると自動的にカバーが外れる構造 |
|
 |

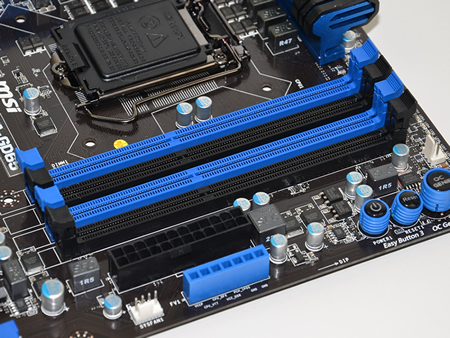

| メモリスロットはDDR3×4でデュアルチャネルに対応。マニュアルによると2枚で動作させる場合はブルースロットのDIMM1/DIMM3にメモリを装着することになる |
|
 |

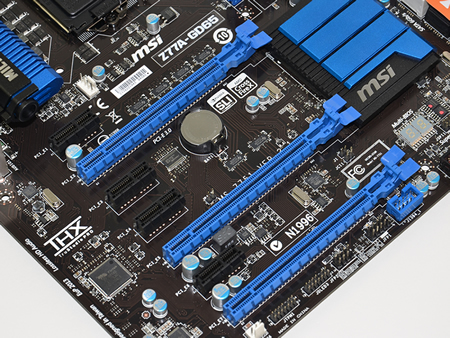

| 拡張スロットはPCI-Express3.0（x16）×1、PCI-Express3.0（x8）×1（x16形状）、PCI-Express3.0（x4）×1（x16形状）、PCI-Express2.0（x1）×4。マルチグラフィックス機能はSLI/CrossFire Xいずれにも対応する |
|
 |
 |
| 内部SATAコネクタはZ77のSATA3.0（6Gbps）×2、SATA2.0（3Gbps）×4に加え、ASMedia「ASM1061」によりSATA3.0（6Gbps）×2が増設されている |
|
| 背面インタフェースはギガビットLAN×1、オーディオ端子×6、S/PDIF×1、オーディオ用光端子×1、USB3.0×2、USB2.0×4。なおギガビットLANコントローラは安定性に定評のあるIntel「WG82579V」を採用。ディスプレイ出力ポートにはD-Sub、DVI-D、HDMIを装備する |
|
 |
 |
| 押すだけで最適なオーバークロックが可能になる「OC GENIE II」ボタンやオーバークロックテストや動作テスト時に力を発揮する「Easy Button」を搭載 |
|
| MSIのハイエンドマザーボードでお馴染みの「Vチェックポイント」。テスターを接続すればリアルタイムでCPUコア電圧などが確認できる |
|
 |
 |
| 「Multi BIOS」や「DEBUG LED PANEL」などBIOSやPOST関係の機能はマザーボード右下にまとめて搭載する |
|
| 2基のBIOS ROMは「MULTI BIOS SWITCH」で切り替えが可能。万が一メインROMに問題が発生した場合でもバックアップROMから復旧できる |
|
