｜「Z77A-GD65」のPCI-Express3.0スロットをチェックする

　「Z77A-GD65」にはPCI-Express3.0（x16）×1、PCI-Express3.0（x8）×1（x16形状）、PCI-Express3.0（x4）×1（x16形状）の3基のPCI-Express3.0スロットが搭載されており、いずれもCPUからレーン分岐されている。「Ivy Bridge」では16/0/0、8/8/0、8/4/4の3通りの動作に対応するが、「Sandy Bridge」では16/0/0、または8/8/0動作のみ対応するため、Core i7-2600Kを使った前回のレビューではPCI-Express3.0（x4）×1にグラフィックカードを搭載しても認識しなかった。そこで今回はCore i7-3770Kを使用して、改めて動作を確認してみることにした。

上段スロットにグラフィックカードを搭載した場合。「Bus Interface」を確認するとx16動作であることがわかる
中段スロットにグラフィックカードを搭載した場合。「Bus Interface」がx8へと変更されている
下段スロットにグラフィックカードを搭載した場合。x4動作でしっかりとグラフィックカードを認識した

　Core i7-3770Kでは、いずれのスロットにグラフィックカードを搭載しても認識することが確認できた。またレーン数も接続するスロットに合わせて変更されており、レーン分岐も問題なく行われているようだ。



｜「OC Genie II」による簡単オーバークロック機能をチェックする

　「Z77A-GD65」には、押すだけで自動的に最適なオーバークロック設定が施される「OC GENIE II」ボタンが搭載されている。そこで、今回はこの「OC GENIE II」機能を使ってCore i7-3770KとCore i7-2600Kのオーバークロックを試してみることにした。

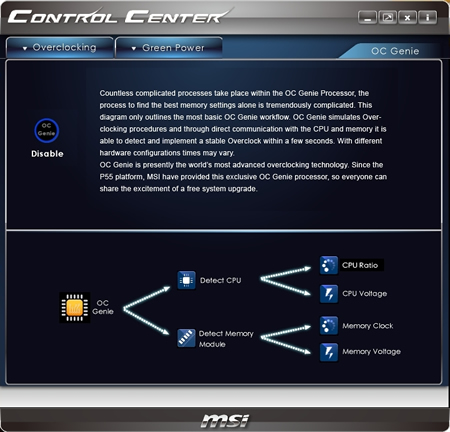

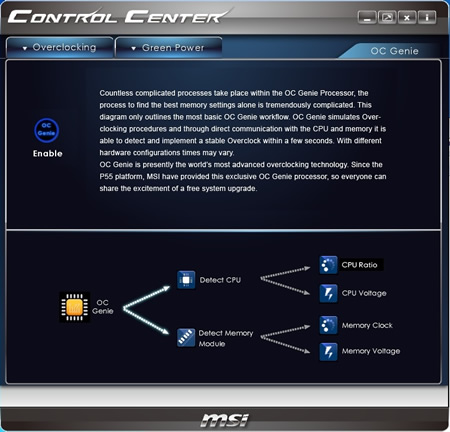

「CONTROL CENTER」を使えば、Windows上で「OC Genie II」ボタンと同じ制御が可能

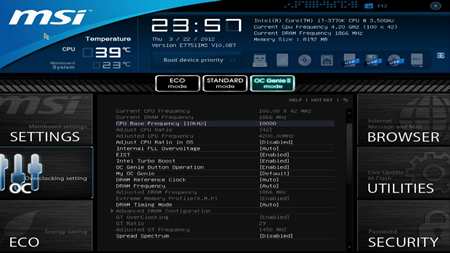

Core i7-3770KではCPUクロック4200MHz、GPUクロック1450MHzにオーバークロックされる

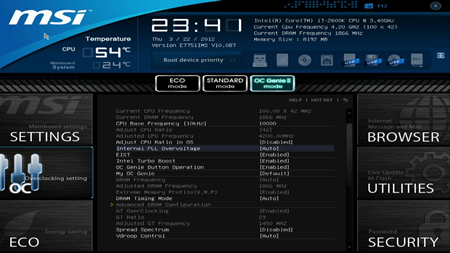

こちらはCore i7-2600Kの結果。Core i7-3770Kと同じくCPUクロック4200MHz、GPUクロック1450MHzにオーバークロックされる

　MSIの「OC GENIE II」機能ではCore i7-3770K、Core i7-2600KともCPUコア4.20GHz、GPUコア1450MHzへオーバークロックされることが確認できた。CPUクロックについてはややおとなしめの印象を受けるが、MSIでは安定性を重視しているということだろう。
