エルミタ的速攻撮って出しレビュー Vol.148
「Click BIOS II」とIvy Bridgeで攻めのオーバークロックに挑戦

2012年6月13日 11:10
TEXT：GDM編集部池西樹

　すっかりオーバークロックに対する情報も揃ったIvy Bridge。Sandy Bridgeと同様に耐性も高く、近頃では冷却性能の向上目的から、“殻割り”してグリスを塗り直す強者も現れるなど、オーバークロッカーからの人気も上々だ。
　そんな折、今回は「Core i7-3770K」を使ったオーバークロック手法をエルミタ的にまとめてみたい。そこで検証用マザーボードには、エムエスアイコンピュータージャパン株式会社（本社：東京都台東区）の協力により、MSIのハイエンドモデル「Z77A-GD65」をチョイス。「Click BIOS II」の多彩なオーバークロック設定と高品質コンポーネントにより、「Core i7-3770K」の組み合わせで世界最高記録の7GHz動作を達成するなど、オーバークロック性能はお墨付き。今回の趣旨に最適な一枚と言えるだろう。では早速、Ivy Bridgeと「Z77A-GD65」によるオーバークロック手法をご紹介していこう。

｜オーバークロックに最適なMSIハイエンドマザー「Z77A-GD65」

多彩なオーバークロック機能を備えるハイエンドモデル「Z77A-GD65」
実勢価格税込19,000円前後（発売中）
製品情報（エムエスアイコンピュータージャパン株式会社）

　今回検証に使用する「Z77A-GD65」は、「ミリタリークラスIII スター5」に準拠したハイエンドモデル。低インピーダンスかつ温度耐性の高い「Hi-c CAP」や高効率電源チップ「DrMOS II」など高品質コンポーネントを搭載し、安定かつ高い耐久性を実現。さらにオーバークロックで重要な電源回路には、省電力かつ高い応答性を備える「ハイブリッド・デジタル・パワー」が採用され、電源フェーズも12フェーズとすることで耐性を高めている。
　そのほか基板上には、ボタン1つでオーバークロックが可能な「OC Genie II」ボタン、テスターで各種電圧を確認できる「Vチェックポイント」、バラックでのテストに便利な「Easy Button」群、2つのROMを切り替えて使用できる「Multi BIOS」を装備し、オーバークロック向けにチューンされているのも特徴だ。

｜「Z77A-GD65」のオーバークロック機能チェック

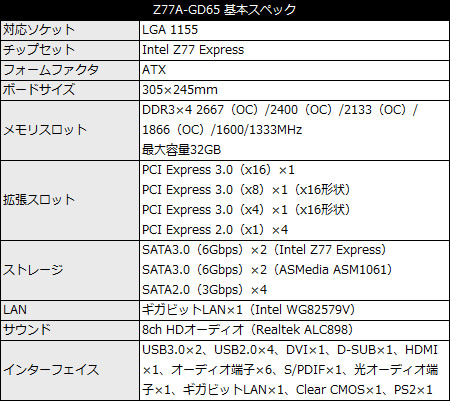

　スペックを確認したところで、「Z77A-GD65」のオーバークロック機能を中心にチェックしていこう。なおその他のコンポーネントについては以前のレビューに詳しいのでこちらも合わせて参照していただきたい。

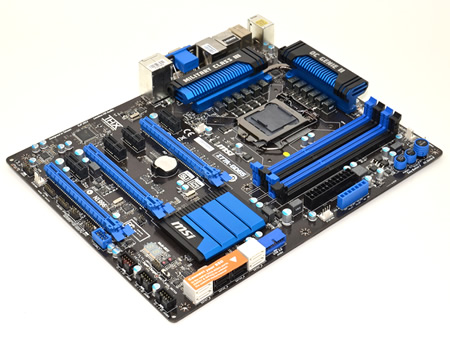

「ミリタリークラスIII スター5」に準拠した「Z77A-GD65」。オーバークロックではその性能を遺憾なく発揮してくれるだろう

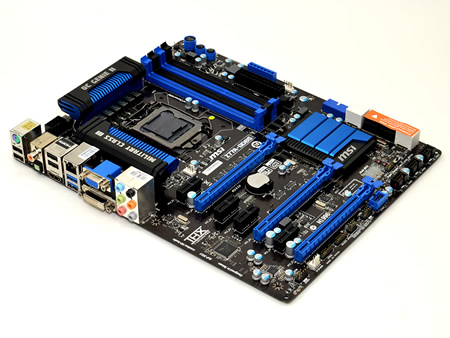

電源周りには高効率電源チップ「DrMOS II」を搭載。大型ヒートシンクも特徴的だ

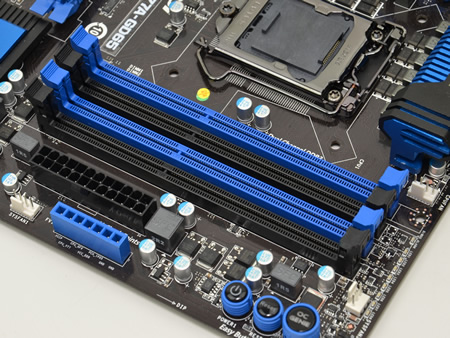

メモリクロックは最大2,933MHzまでサポート。オーバークロックメモリと組み合わせて使用したい

リアルタイムで各種電圧をチェックできる「Vチェックポイント」。ギリギリまでチューニングする際にはとても便利な機能だ

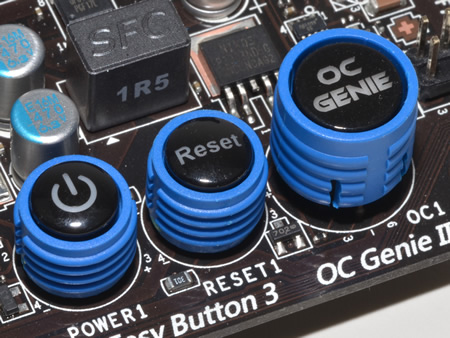

押すだけで最適なオーバークロックが可能になる「OC Genie II」ボタンや「Easy Button」は基板右上に配置

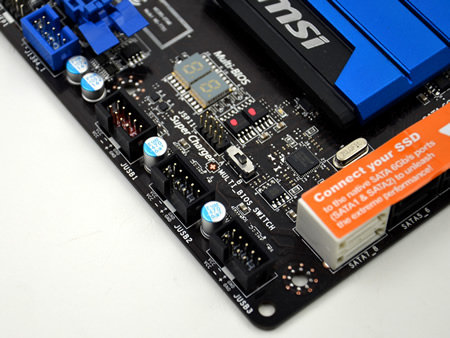

「Multi BIOS」や「DEBUG LED PANEL」などBIOSやPOST関係の機能はマザーボード右下にまとめて配置

2つのBIOS ROMは「MULTI BIOS SWITCH」で切り替え可能。万が一メインROMに問題が発生した場合でもバックアップROMから復旧できる

POST状態を確認できる「DEBUG LED PANEL」

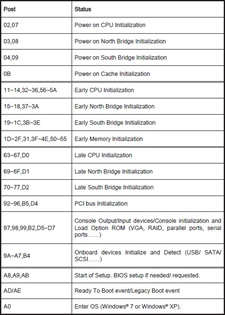

「DEBUG LED PANEL」のステータスはマニュアルに記載されている
