｜リファレンスクーラーをチェック

　次にリファレンスクーラーを取り外してその構造をチェックしていこう。リファレンスクーラーは、メモリや電源部の冷却を兼ねる金属製プレート、銅製ベースを搭載したGPUヒートシンク、シロッコファンの3つのパーツで構成されている。

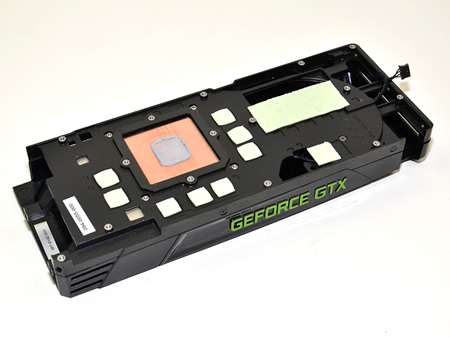

GPUクーラーを取り外したところ。メモリや電源部には熱伝導シートが貼り付けられている

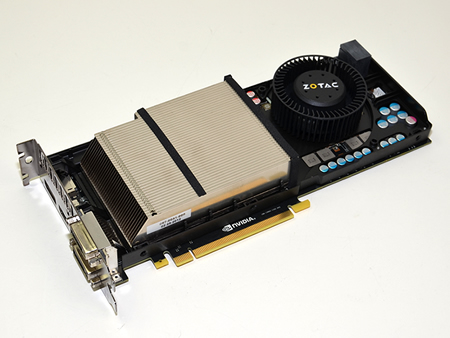

プラスチック製カバーを外すと、シロッコファンと大型のヒートシンクがあらわになる

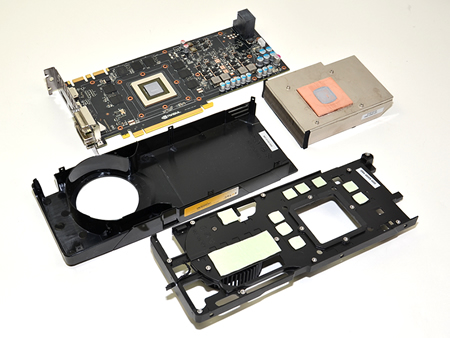

メモリや電源部の冷却を行う金属プレート、銅製ベースを搭載したGPUヒートシンク、シロッコファンの3つのパーツで構成
GPUヒートシンクには大型のフィンが整然と並び、GPUからの熱をシロッコファンの風を使い冷却する構造
ZOTACロゴがデザインされたシロッコファン。口径は実測で約65mm
金属プレートはコンデンサやMOSFETに干渉しないようデザインされている
GPUヒートシンクは、コアに接触する箇所に銅製プレートが搭載されている



｜基板構成をチェック

　リファレンスクーラーのチェックが終わったところで、次に基板側の構成を確認していこう。

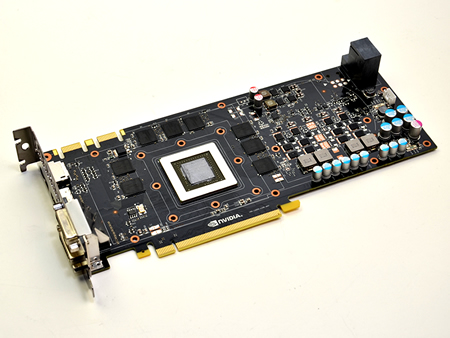

基板の左半分にGPUコアとメモリが、右半分には電源が配置されている

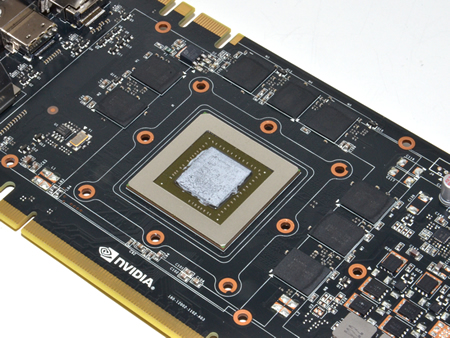

GPUコアを囲むように8枚のメモリが配置されている
ファンコネクタは4pin構成。GPUの温度上昇に従って自動的に回転数が制御される。なお起動時でもファンがフル回転することはなかった
外部出力インターフェイスはいずれも金属製のカバーで保護されている

<次のページを読む>
