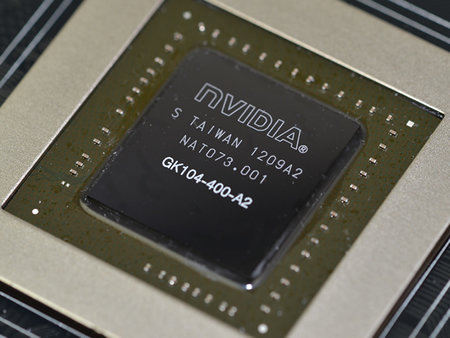

| GPUコアにはGeForce GTX 680の開発コードネーム「GK104」の刻印が確認できる |
|
 |

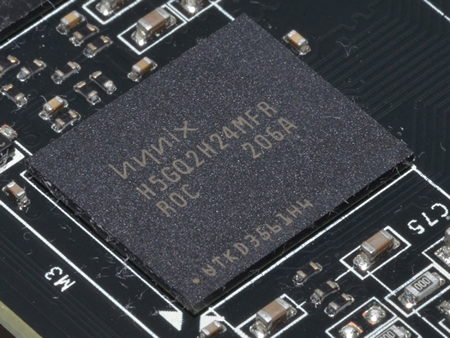

| メモリは容量256MB、動作クロック1,250MHzのHynix製GDDR5「H5GQ2H24MFR-T2C」を8枚搭載。合計容量は2,048MB |
|
 |
 |

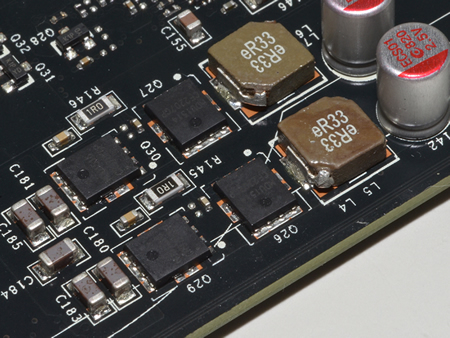

| GPU電源1フェーズに対して1基のフェライトチョークと2基のMOSFETが搭載されている |
|
| メモリ電源部のコンデンサはAPAQ Technology製 |
|
 |
 |
| PCI-Expressコネクタのすぐ上には「NVIDIA」ロゴがプリントされている |
|
| ANPEC Electronics製電源レギュレータ「APL1117」 |
|
 |
 |

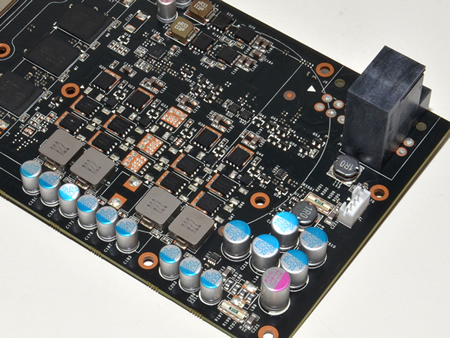

| 基板上のコンデンサはすべてアルミ固体コンデンサを採用する |
|
 |
 |
| GPUコアの裏側には同型のコンデンサが3個配置されている |
|
| 基板背面に配置されたPWMコントローラーRichteck Technology「RT8802A」。1チップで2〜5フェイズの制御が可能 |
|
