｜多彩なケーブルマネジメント機構

　内部容積に限りがある小型PCケースに限らず、大型PCケースこそケーブルマネジメントは重要だ。
　大型PCケースは、たくさんのパーツが搭載できることから、おのずとケーブルの本数は増えていく。これらを無造作に放っておけば、複数台内蔵されている冷却ファンに干渉したり、共振の元になりかねない。
　「Blackhawk-ULTRA」では、マザーボードトレイにケーブル背面引き回し用の穴が用意されており、それぞれにはケーブルを保護するゴムグロメットが装着されている。それらは“都合のいい箇所”にあり、上手にレイアウトさせれば、ケーブルのほとんどをマザーボードトレイ背面に押し込む事ができる。

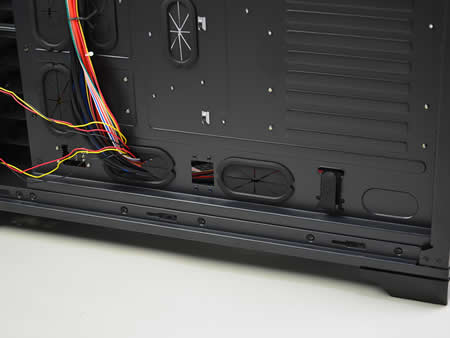

マザーボードトレイに用意されたケーブルマネジメント用ホール。ケーブルを傷つけないゴムグロメットは“十字プラス×字”にカットされていた

ATX24pinメインコネクタ横位置には正方形のゴムグロメットが装着されたケーブルホールを用意

不要なケーブルを押し込む重要なスペースとなるマザーボードトレイとサイドパネル間の隙間は約25mm

｜その他ギミックを一気にチェックしておく

今やCPUクーラーメンテナンスホールはPCケースの標準仕様。開口部も広い

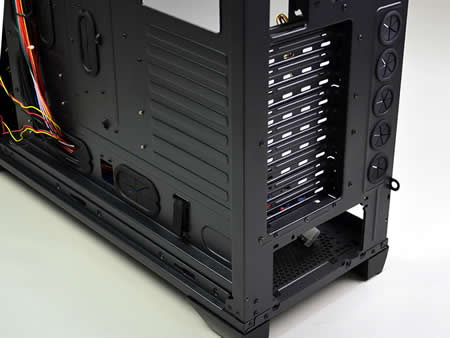

拡張スロット横、縦列には水冷ホース用ホールが5つ並ぶ。さらにトップ部にも2つ用意され、計7つの“抜け穴”がある

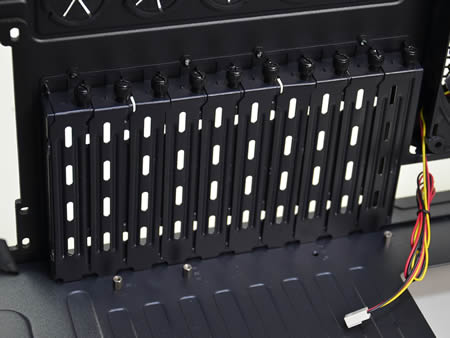

拡張スロット数は全10段。マルチグラフィックス構成にも全く問題がない。なおスロットカバーには通気口が4カ所開けられていた

インシュレーターはプラスチック製で床接地面のみ硬質ゴムラバーが装着されていた。なお高さは実測値で約35mm

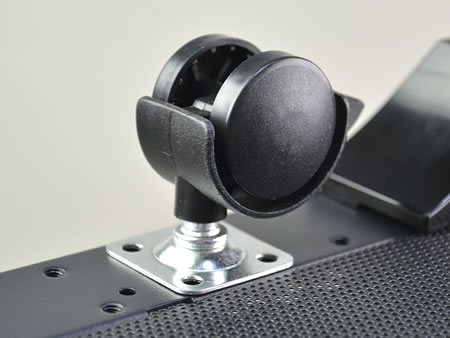

組み上がったPC本体は20kgを超える可能性が高いため、キャスターが付属されている。取り付け用ネジ穴は計8個で、任意箇所に固定できる

■ここだけは改善して欲しいところ

よくあるタイプのフロントパネル固定方法を採用する「Blackhawk-ULTRA」。ちなみにトップパネルもこの方法で固定されていた（ネジ4本を外す必要アリ）

　PCケース検証の基本、それは「外せる部分は全てバラバラに外す」こと。組込には不要な箇所もリベットで固定されていない限り、構成部材はひと通り外してみることで、その構造だけでなく、工作精度や設計理念などが見えてくる。コスト削減により隠れた部分で簡素化されていたり、同一ブランド（同一工場）のPCケースであれば、共通点を見いだすこともできる。これは良い面だけでなく、悪い面も見えてくる事は言うまでもない。
　「Blackhawk-ULTRA」の場合、工作精度は及第点以上の出来映えながら、一世代前の設計（またはコスト削減？）がなされた部分があり、苦労させられた。それはフロントパネルの固定方法だ。
　このモデルの場合、フロントパネル下部を握り、“エイヤッ”と引きはがすという、安価なPCケースでありがちな設計。ガッチリと固定できるため、共振の心配がなく、意に反して突然“パカリ”と外れてしまう事はない。とはいえ、いざ初めてパネルを外す際には非常に固く、気合いと勇気が必要になる。サンプルを破損させるワケにはいかず、高価な構成部品を扱う以上に気を遣ってしまった。
　「Blackhawk-ULTRA」ほどのサイズになると、フロントパネルも長く、破損のリスクも高くなる。5.25インチベイのカバー着脱や、防塵フィルタのメンテナンス時にはどうしても外す必要があるフロントパネル。固定方法は是非改善してもらいたい。
