｜「Blackhawk-ULTRA」で実際に組み込んでみる

　大型PCケースの利点や多彩なギミックを確認したところで、最後のセッションでは実際に組み込みを行ってみることにしよう。
　冒頭でも触れたとおり、大型PCケースは開口部が広い上、内部空間が広大なだけに組み込みはATXサイズのPCケースに比べ、格段にし易い。反面、作業スペースがそれなりに必要であること、さらに各構成パーツ間の距離が長いため、場合によってはケーブルが届かない等の思わぬトラブルも起こりえる。特にマザーボードトレイ背面スペースを使ったケーブルマネジメントをしっかりと構築させたいと考えるならば、汎用のロングタイプSATAケーブルを用意する必要があるかもしれない。

機材構成
CPU Intel Core i5-2500K
（Sandy Bridge/LGA1155/3.30GHz/TDP95W）
マザーボード ASUSTeK「P8P67 DELUXE REV3.0」
（Intel P67 Express B3ステッピング）
グラフィックスカード SAPPHIRE「SAPPHIRE HD6970 2G GDDR5」
（型番：21179-00-40R）
メモリ SanMax Technologies「PC3-10600U-9005-A0」
HDD Western Digital「WD10EARS」
電源ユニット Rosewill「CAPSTONE450W」
（450W/80PLUS GOLD認証/140mmファン搭載）


■ATXサイズが小さく見える、広大なマザーボード搭載スペース

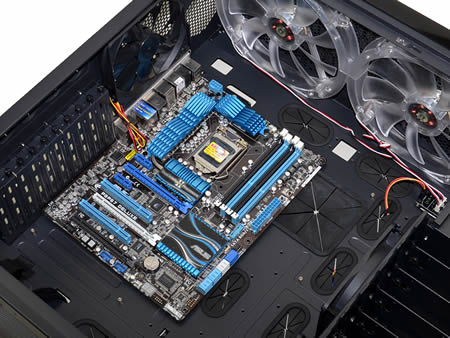

ATXマザーボード、ASUSTeK「P8P67 DELUXE REV3.0」を組み込んでみたところ。上下および右側にはまだまだスペースが余る。ちなみに今回はリテールクーラーを使用したが、有効スペースは170mmを超え、大型サイドフロータイプも難なく搭載できる

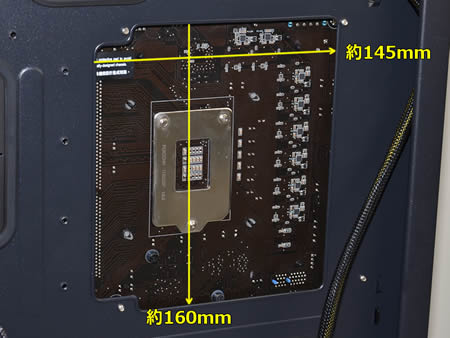

マザーボードトレイ背面から、CPUクーラーメンテナンスホールをチェック。近頃のPCケースでは汎用性を高めるため、カット面積が広くなっている。このモデルでは実測値約145×160mmだった


■電源ユニット搭載スペース

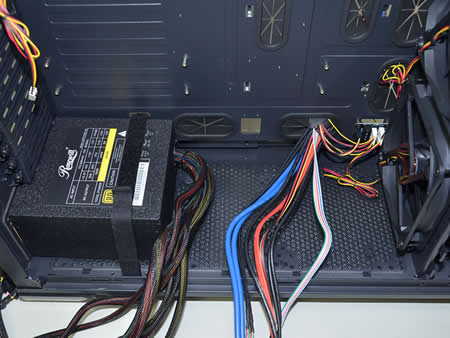

今回テストに用意したのは、同じくRosewillブランドのエントリークラス電源ユニット「CAPSTONE450W」。ケーブルは直結式だが、これだけのスペースがあれば、余ったケーブルの所在もさほど気にならない

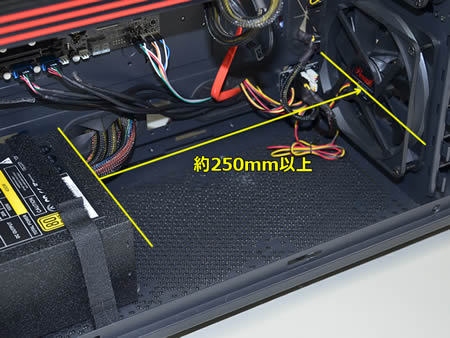

電源ユニットの奥行きは小振りな163mmだが、空きスペースは実測値で約250mmだった


■“長モノ”グラフィックスカードも余裕。エアフロー効果にも期待

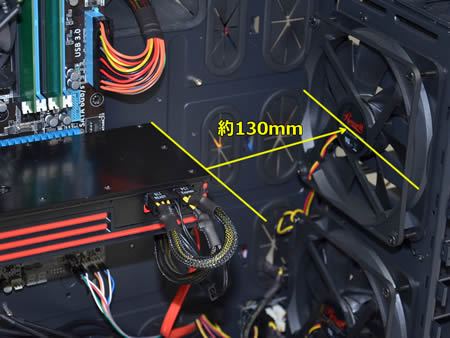

グラフィックスカード長は275mmだが、シャドウベイ裏にあるファンまでの距離は約130mm。PCI-Express補助電源コネクタが縦レイアウトでも余裕のスペースが確保されている。なお画像でもよく分かる通り、グラフィックスカードの延長線上にはファンが装備されていることから、冷却効果も期待してしまう


■内外装ブラックを彩る、RedLEDファン

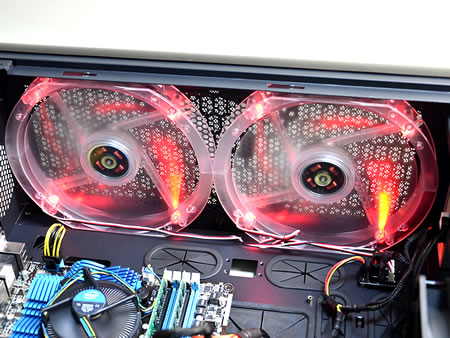

ゲーマー向け要素も兼ね備えるフルタワーPCだけに、フロント140mmおよびトップ/サイドパネル230mmの各標準搭載ファンにはRed LEDが内蔵されている。スケルトンに4本のラインが走り、美しく発光する
<次のページを読む>
