■ドライブ類をフル搭載させてみる

　おさらいすると、「SST-FT03-MINI」の搭載可能ドライブ内訳は、薄型光学ドライブベイ×1、3.5インチドライブシャドウベイ×1、2.5インチシャドウベイ×2。Mini-ITX対応PCケースとしては、優秀な部類だ。
　各ドライブを搭載する方法はいずれも着脱式マウンタを使用するため、限られたスペースでの作業を苦手とする人でも容易に装着できるように設計されている。ちなみに固定方法はすべてネジ留めで、ツールフリー機構は採用されていない。

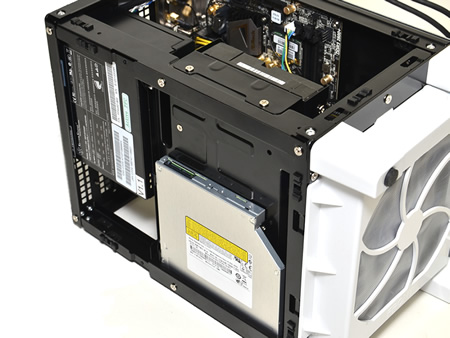

スロットインタイプの薄型光学ドライブを付属のネジで固定。製品の性格上、薄型光学ドライブは小さなミリネジを使用する。そもそも自作に“流用”しているという位置付けだけにやむを得ない

薄型光学ドライブベイ裏の2.5インチシャドウベイにSSDを搭載させる。側面4箇所のミリネジ固定で、インターフェイスの方向には気をつけよう

3.5インチHDDは側面4箇所のインチネジ固定。収まりもよく、工作精度は申し分ナシ

マザーボード横に用意された2.5インチシャドウベイ。ユニット自体はドライバーを使っての作業がしにくい場所という事から、ハンドスクリュー2個で固定されていた。なおドライブの固定は側面4箇所のネジ穴を使用する

必要なドライブを固定した後は、ドライブベイユニットをシャーシへ取り付け、各々を“元の鞘”に収めていく

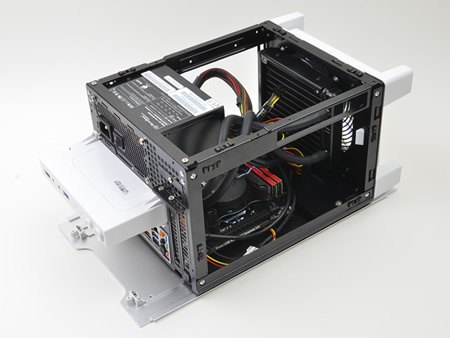

ドライブベイユニット固定完了。電源ユニットの奥行き制限が100mmである理由は、シャドウベイのスペースを確保するため。マザーボードトレイと向かい合わせになる面には、PCを構成する重要なパーツが整然と並んでいる事がわかる

■グラフィックスカードを搭載させてみよう

　組み込みセッションの最後に、グラフィックスカードを搭載させてみる。これまでのMini-ITXマザーボードではオンボードやCPU内蔵のグラフィック機能を使う事が前提のように考えられてきた。しかし今回のテストで使用したASRock「Z77E-ITX」は型番からも分かる通り、Intel Z77 Expressチップを搭載し、「Lucid Virtu Universal MVP テクノロジー」をサポート。さらに拡張スロットにはPCI-Express3.0（x16）を備え、「SST-FT03-MINI」には2本の拡張ブラケットが装着されている。ここまで役者が揃えば、自作派なら誰しもグラフィックスカードを搭載させたくなるだろう。

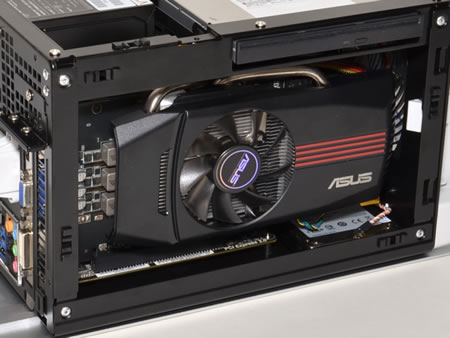

リファレンスクーラーでよく採用される、BOX状の外排気型VGAクーラー搭載モデルが手元になく、ASUSTeK「EAH6770 DC/2DI/1GD5」を取り付けてみる。長さ約245mmのモデルだが、問題なく搭載できた。ただし1面を覆うスタイルになることから、PCI-Expressスロットによくある仕掛け“抜け防止”のリリース作業がかなり困難になる

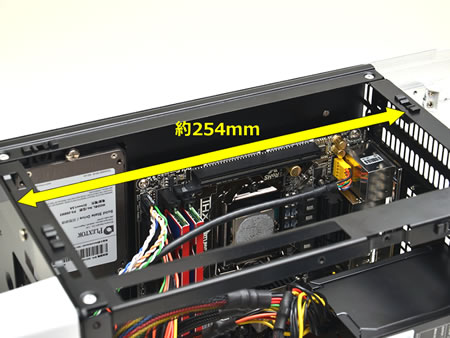

グラフィックスカードの公称有効スペースは約254mm。決して十分ではないが、Mini-ITXケースである事を考えると、あまり贅沢は言えない

グラフィックスカードを搭載する前にケーブル類を処理

　グラフィックスカードを搭載させるなら、カードを挿す前にケーブル類の接続を終わらせておこう。グラフィックスカードは内部側面に平行してレイアウトされるため、装着してしまうとカード自体が側面パネルのごとく1面を塞ぐ形になる。今回用意したASRock「Z77E-ITX」では、フロントアクセス用ピンヘッダやUSB3.0コネクタ等が拡張スロット付近にあるため、反対側から接続する事は不可能だ。Mini-ITXケースは特に内部容積が限られているため、電源ユニットから伸びるケーブル類も含め、事前に配線や結束を行っておくことが無難だ。

｜オールインワン水冷ユニットを導入する

　別セッションでも紹介した通り、SilverStoneでは「SST-FT03-MINI」におけるCPU冷却に関して、マニュアルに“空冷よりも水冷が有利”である事が明記されている。Mini-ITXフォームファクタを水冷で冷却するなど、VIA Eden世代から小型PC好きの筆者にとっては、腰を抜かすほどの進化振りだが、デスクトップPC向けマザーボードをそのまま小型化したような昨今のMini-ITXフォームファクタでは、搭載スペースさえ確保できれば驚くことではない。
　Mini-ITXケースの選択肢は、横置きデスクトップスタイルが多く、当然のことながらラジエターを固定する場所は望めない。しかし「SST-FT03-MINI」は、“オールインワン水冷キットのために設計された”かのごとく、ボトム部にラジエター搭載スペースがあり、水冷チューブもCPUソケットに向かって伸びることなる。CPUクーラースペースに限りがある上、信頼性が向上し、価格もこなれたオールインワン水冷は積極的に導入すべきだろう。

オールインワン水冷ユニット搭載時に思わぬトラブル発生

　今回テストに用意したマザーボード、ASRock「Z77E-ITX」。型番が表す通り、Mini-ITXながらZ77 Expressを搭載する逸品だ。しかしオールインワン水冷キットのポンプ一体型ウォーターブロックを固定する段になり、思わぬトラブルに見舞われた。現在市場に出回る多くの製品は、Asetek社のOEM品。その固定方法はリングタイプのバックプレートを使用するワケだが、これが「Z77E-ITX」のmini PCI-Expressスロット背面の出っ張りに物理的干渉を起こしてしまう。そこでmini PCI-Expressが省略されたASRock「H77M-ITX」を用意。こちらは難なく装着できたが、「SST-FT03-MINI」で水冷ユニットを搭載させようと考えているならば、まずはマザーボード背面のレイアウトは要Check項目だ。

テストに用意したのは、サイズ「APSALUS2-120」。120mmファンタイプのラジエターを装備するオールインワンタイプだ

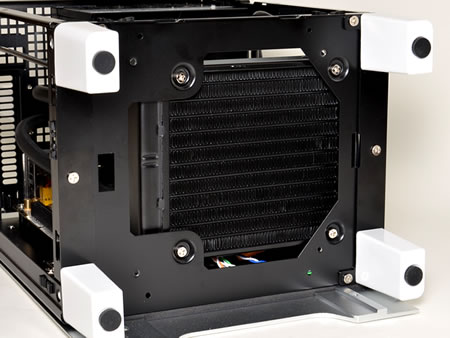

ボトム部の“徹甲弾140mmファン”を外し、ラジエターをネジ固定する

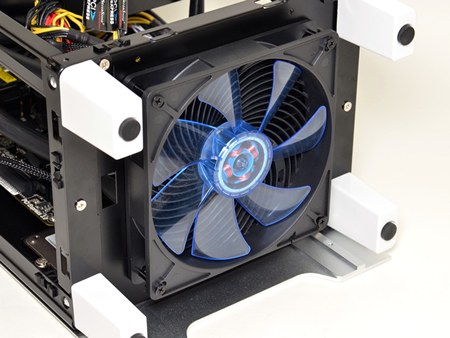

通常ならば、水冷キット付属の120mmファンを使うところ、「SST-FT03-MINI」では、“徹甲弾140mmファン”を使用する事が推奨されている。120mmファンよりも口径が大きく、エアフロー能力も強いため、ラジエターを冷やすには十分な力を発揮してくれるだろう

ちなみに赤丸がラジエーター用（120mm口径ピッチ）、黄丸がファン用（140mm口径ピッチ）ネジ穴

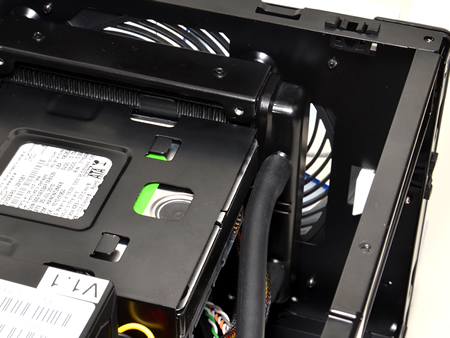

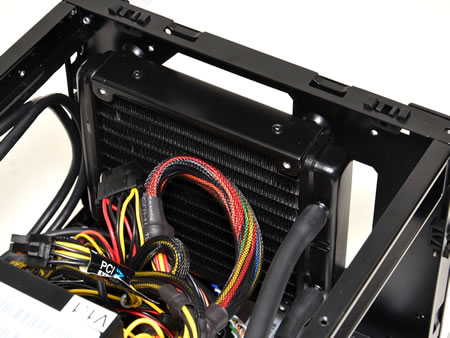

ドライブベイに干渉しないよう、水冷チューブはフロントパネル側に向けて搭載する。絶妙なネジピッチでラジエターは固定できている事がお分かり頂けるだろう

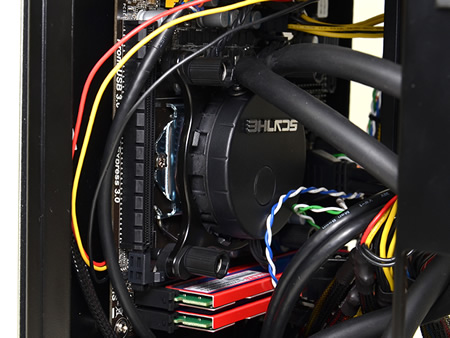

ポンプ一体型ウォーターブロックを固定。ASRock「Z77E-ITX」では基板背面で物理的干渉を起こしてしまったため、mini PCI-Expressスロット省略版の「H77M-ITX」を用意。こちらは難なく装着可能。高さ27.3mmのウォーターブロックは、ケース内にスッキリと収まってくれる

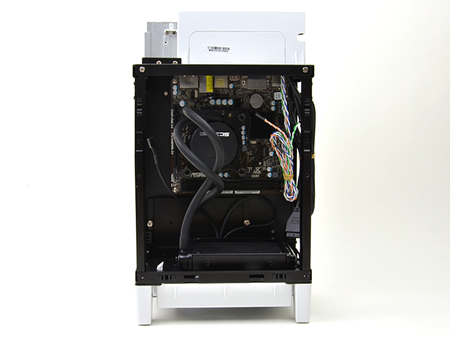

オールインワン水冷ユニットのレイアウトが分かるように、邪魔な構成部品を全て取り払ってみた。ちなみに駆動にはラジエーター部の冷却ファンとポンプ、計2本の3pinコネクタを接続する必要がある。Mini-ITXマザーボードの場合、3pinコネクタが1つである場合が多いため、変換ケーブル等を事前に用意しておこう
