｜妥協のない高品質パーツで固められたCPU周り

　スペックの確認ができたところで次に「990FX Extreme4」をより詳細にチェックしていこう。まずはCPUソケット周り。デジタル制御による8＋2フェーズの電源回路には、6mm径のヒートパイプを備えた大型ヒートシンクが搭載され、VRMの熱を強力に冷却。さらに付属の40mmファンが増設可能で、エアフローの悪い水冷時や発熱の増えるオーバークロック時でも冷却面の心配をする必要はなさそうだ。

整然と配置されたゴールドコンデンサや大型ヒートシンクなど豪華なCPUソケット周り

サイドガイドを排除したリテンション。ASRockによればCPUクーラーの風を効率良く利用でき、熱拡散性能が向上しているとのこと

VRM冷却用ヒートシンク。VRMの熱を35枚のフィンに効率良く移動させ、CPUクーラーの風で吹き飛ばす構造。なお水冷や冷却性能が不足する場合は、付属の40mmファンが増設できる

冷却用ヒートシンクを取り外したところ。1フェーズあたり2基のMOSFETが実装されている

｜ノースブリッジとサウスブリッジ、2種類のチップを搭載

　多くのCPUがノースブリッジの機能を内蔵し、1チップ構成のプラットフォームが増えるなか、Socket AM2世代からの構成を引きずるSocket AM3+プラットフォームでは、未だにノースブリッジとサウスブリッジの2種類のチップセットを搭載している。

ノースブリッジ用ヒートシンクのサイズは実測でW60mm（最大）×D43mm×H30mm

PCI-Express2.0を42レーン備える最上位チップセットAMD 990FX

ノースブリッジ用ヒートシンクはヒートパイプでVRMヒートシンクに接続。都合4本のネジで固定されていた

こちらはサウスブリッジのヒートシンク。サイズは実測でW39×D39×H10mmとコンパクト

サウスブリッジSB950の刻印には”SOUTHBRIDGE”の文字が確認できる

サウスブリッジ用のヒートシンクは2本のプッシュピンで固定。取り外しも簡単に行う事ができる

｜メモリクロックは最大2400MHz。XMPプロファイルの読込にも対応する

　「990FX Extreme4」では、メモリクロックは最大2400MHzまで選択可能。さらにAMDプラットフォームにもかかわらず、XMPプロファイルの読込が可能なため、レイテンシや動作電圧など個別に設定することなく、オーバークロックメモリが使用できる。

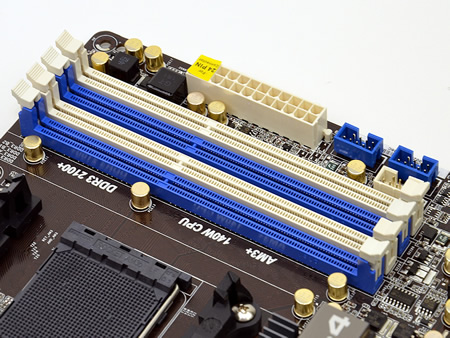

白と青に色分けされたメモリスロット。CPU側からDDR3-A1/DDR3-A2/DDR3-B1/DDR3-B2で、2枚構成の場合はDDR3-A1/DDR3-B1またはDDR3-A2/DDR3-B2を使用する

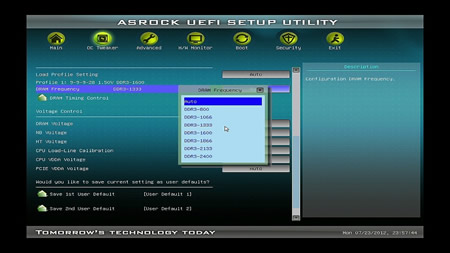

メモリクロックは800MHz～2400MHzの7段階の選択が可能

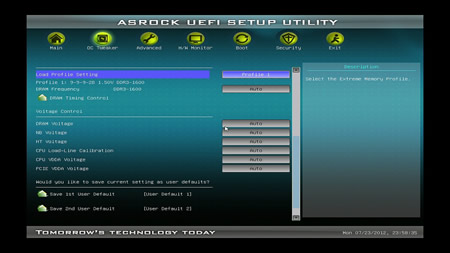

XMPプロファイルを読み込めるため、簡単にオーバークロックメモリが利用できる

｜PCI-Express2.0（x16）×2のフルレーンSLI/CrossFire Xをサポート

　拡張スロットはPCI-Express2.0（x16）×2、PCI-Express2.0（x4）×1（x16形状）、PCI-Express（x1）×1、PCI×2。ちなみにグラフィックスカード用には32レーン用意され、PCI-Express2.0（x16）はいずれもフルレーン動作が可能。マルチグラフィックスはQuad/3-Way CrossFire X、もしくはQuad SLIに対応する。

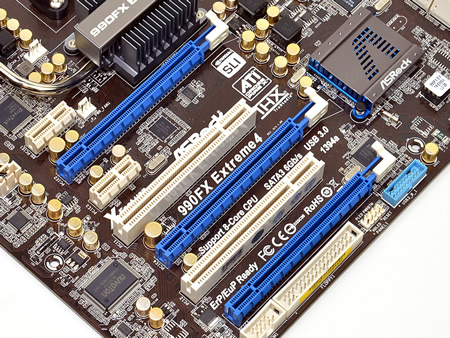

上2本のPCI-Express2.0スロットは、いずれもx16動作でx16+x16のフルレーンマルチグラフィックス環境を構築できる

｜8ポートのSATA3.0（6Gbps）に加え、PATAポートやFDDポートなど多彩なストレージインターフェイスを搭載

　「990FX Extreme4」では、チップセットの6ポートとMarvell「88SE9120」の2ポートを合わせて、SATA3.0（6Gbps）は8ポートと充実した構成。急速に価格が下落しているSATA3.0（6Gbps）対応SSDを複数台搭載したいというニーズにもしっかりと応えることができる。さらに最近では珍しいPATAポートやFDDポートも用意され、過去の資産を活かしたいユーザーにも嬉しい装備となるだろう。
